维修调整要领书
13-41

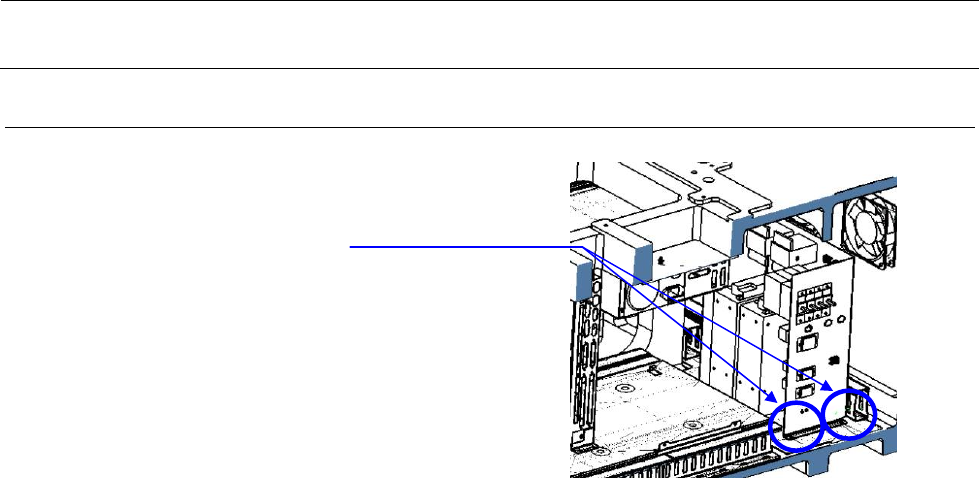

13-10-1-2 取出 ETF 电源装置
1） 拆下用于固定 ETF 电源装置的六角螺丝。
2） 把 ETF 电源装置的连接器束线全部拆下，取出装置。
※ 安装电源装置时，按相反的顺序操作。
SL6040892TN
M4×8 带垫片螺丝 2个
维修调整要领书
14-1
第
14
章
自动基板宽度调整（选购项）
为了防止突然的起动造成事故，请关掉电源之后再进行操作。

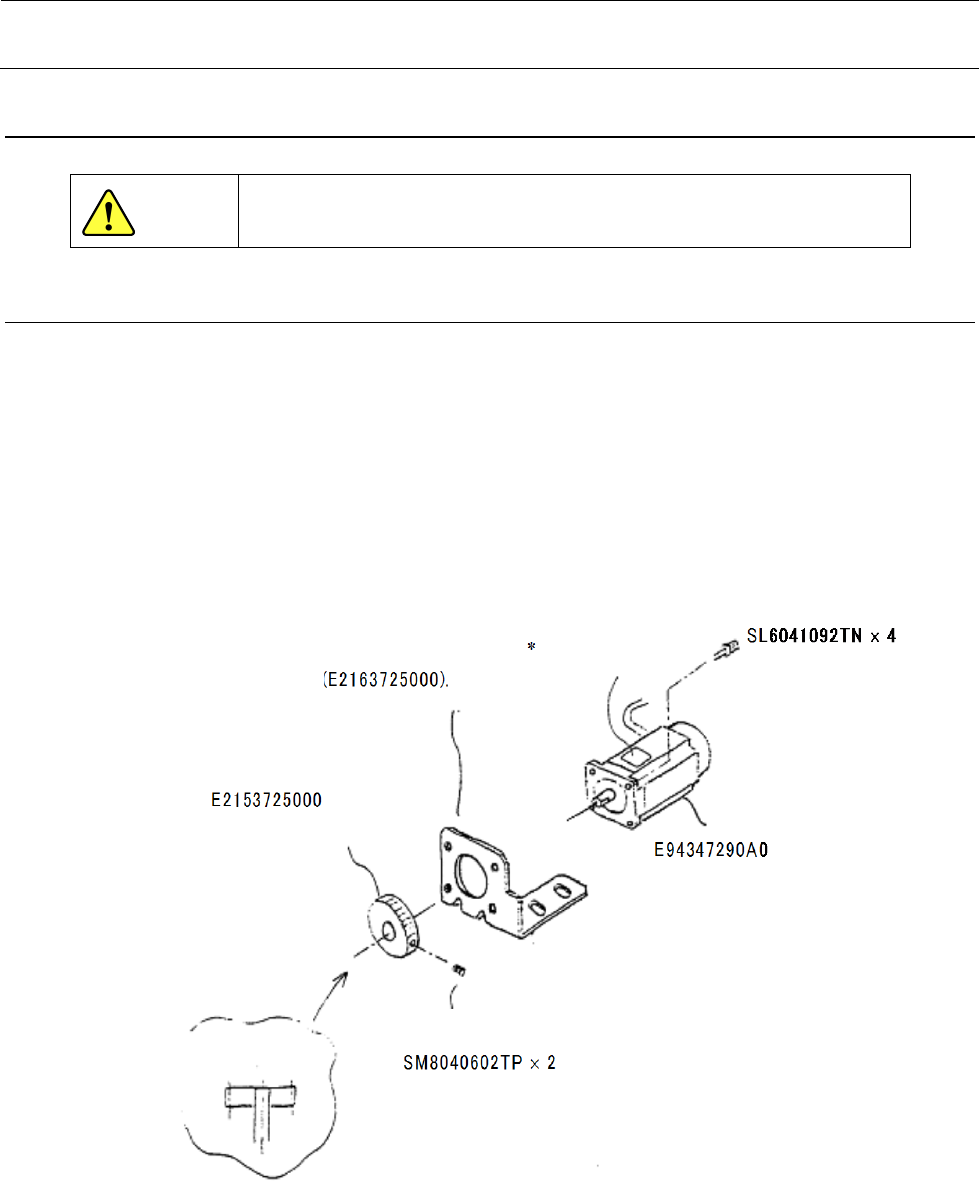

14-1 AWC 托架的装配
1） 用带垫片螺栓 cap 把自动宽度调整电动机组件安装到 AWC 托架 E 上。
2） 组装时要使铭板向上。
3） 将 AWC 皮带轮（A）穿入电动机的轴，用固定螺丝固定。
※ 端面要齐。
图 14-1-1
危险
带垫片螺栓
cap
铭板向上
AWC
托架
E
AWC
皮带轮（
A）
自动宽度调整
电动机组件
端面对齐
固定螺丝
维修调整要领书
14-2

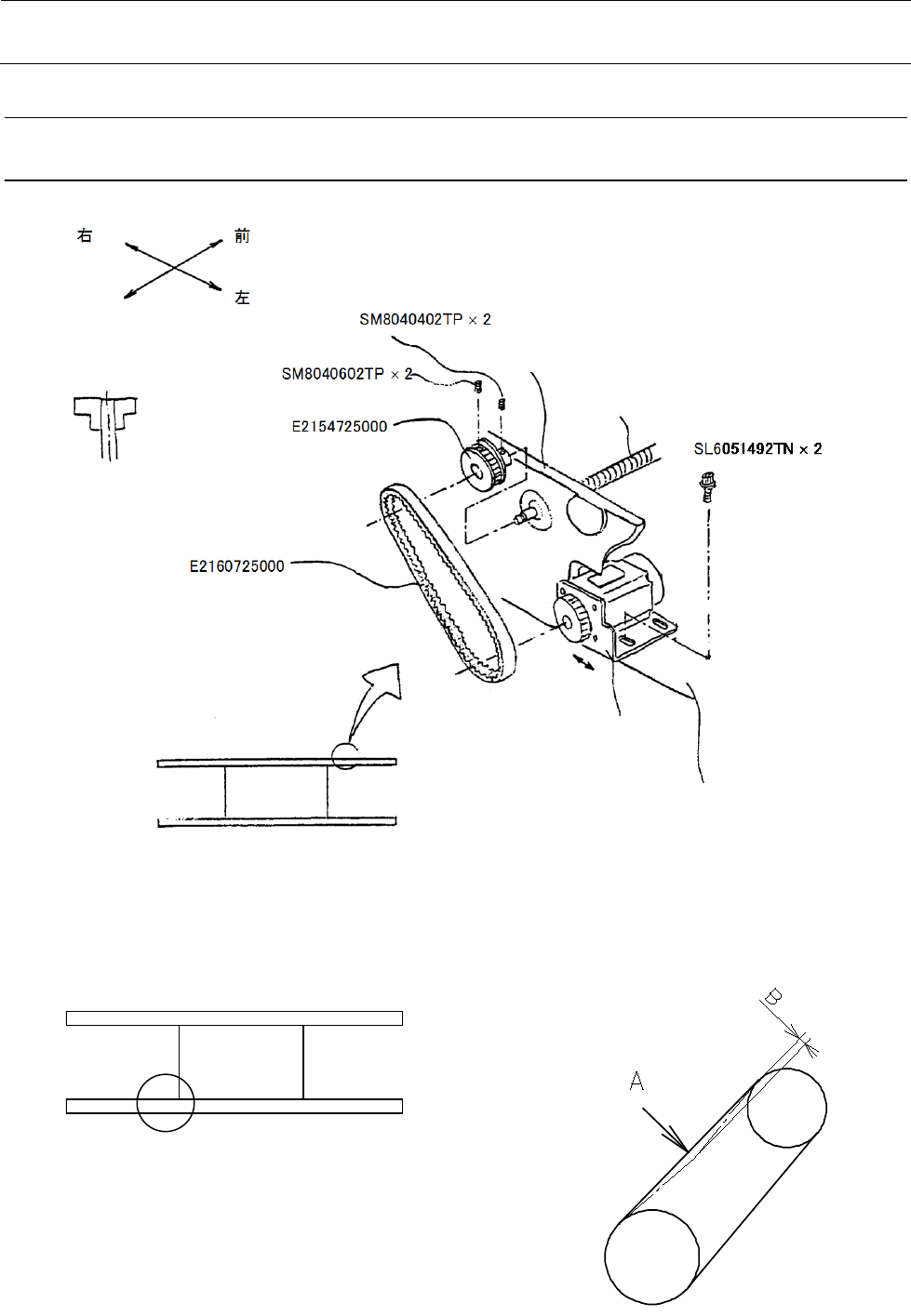

14-2 向主体的安装
14-2-1 AWC 支架的安装
图 14-2-1-1
※ 里面基准，从贴片机的正面看，基板传送装置前后变换的形式进行安装，安装位置如下如所示。
图 14-2-1-2
※ 调整同步皮带的张力时，左右移动马达的安装位置，
用 1.67N 的力量按下皮带中央部 A 时,皮带的松弛量
Ｂ为Ｍ尺寸规格＝1.63mm 、Ｌ尺寸规格＝
1.76mm。
图 14-2-1-3
Ｌ
后
固定螺丝
固定螺丝
轨道架 RR
旋转轴
带垫片螺栓 cap
AWC 皮带 轮（ B）
*
（请对准旋转轴的端面安装）
AWC 皮带（E）
（安装后请确认张力适度）
AWC 托架组
底座杆 R
