维修调整要领书
14-3
14-3 原点传感器、止动卡具的安装
前面基准
图 14-3-1
※ AWC OP 止动卡具安装后轨带宽度从最大←→最小移动，请确认不能与空气软管等相碰。
轨道架
RR
从机器后侧观察
带垫片螺栓
capt
AWC
传感器托架 B（E
）
自动调整宽度传
感器组
前面基准
内侧基准
支撑板 S
传感器附带螺丝
从机器前面观察
AWC OP
止动卡具(L、E)
带垫片螺栓 cap
维修调整要领书
14-4

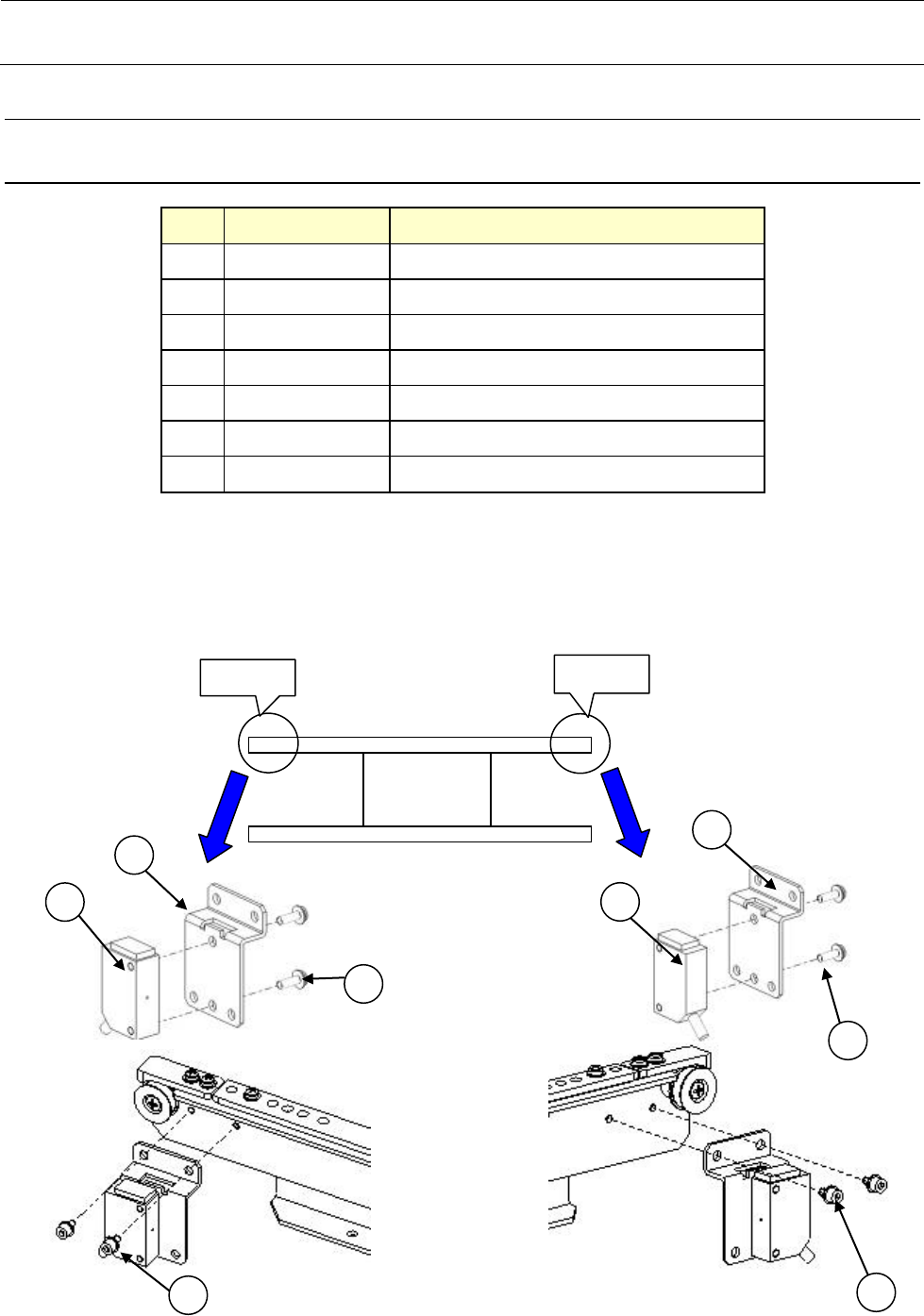

14-4 支撑销检测传感器
14-4-1 支撑销检测传感器的安装
货号 品名
①
40135492
AWC_SAFETY_SENSOR_BR
②
HD003030000
SENSOR(RECEIVE)
③
HD003040000
SENSOR(EMISSION)
④
SL4031091SC
SCREW M3 L=10
⑤
SL6030692TN
SCREW M3 L=6
⑥
HX004400000
CABLE BAND
⑦
HX004400000
CABLE BAND
＜步骤＞
1） 用④固定螺丝将②、③传感器固定在①传感器托架上。
2）用⑤带垫片螺栓将①传感器托架固定在可动侧轨道的左右各自位置上。
3）接通电源后调整传感器位置，使两个传感器的光轴一致。
发
光
受光
图 14-4-1-1
1
2
4
1
3
4
5
5
维修调整要领书
14-5
14-4-2 支撑销检测传感器的安装（束线）
图 14-4-2-1
带有电磁阀的一侧，为了防止挂住，请穿过Ｙ轴框架的下部，从Ｙ轴框架与底座杆的间隙拉上来。
把轨道宽度从最大←→最小移动，把束线卷到不能被电磁阀或轨道架等挂住的位置。
利用托架的空穴，用⑦固定
用束线带⑦固定，使连接器不会脱落
利用轨道板的空穴，用
⑥固定
