维修调整要领书 14 -9 14 -8- 3 IN/OUT 缓冲同时安装时 图 14 -8-3 货号 品名 ① 40065488 BU PIN SENSOR DO G ② SM4030501SN SCREW M3 L=5 B A A （ 传送规格 / 左 → 右） B （ 传送规格 / 右 → 左） 2 2 1 1
维修调整要领书
14-8
14-8 BU-PIN 销传感器止动卡具的安装
按照下图将部件安装到制动器组。
14-8-1 制动器托架用止动卡具
图 14-8-1
货号
品名
①
40135493
STOPPER_C_AWC_SENS_DOG
②
SL6030692TN
SCREW M3 L=6
14-8-2 制动器框架用止动卡具
图 14-8-2
货号
品名
①
40135494
STOPPER_1200_AWC_SENS_DOG
②
SL6030692TN
SCREW M3 L=6
A
B
1
1
制动器托架
L
制动器托架
R
2
2
A （传送规格/左→右）
B （传送规格/右→左）
制动器框架
1
2
1
2
维修调整要领书
14-9
14-8-3 IN/OUT 缓冲同时安装时
图 14-8-3
货号 品名
①
40065488
BU PIN SENSOR DOG
②
SM4030501SN
SCREW M3 L=5
B
A
A
（传送规格
/
左
→
右）
B （传送规格/右→左）
2
2
1
1
维修调整要领书
15-1
第
15
章
送料器位置指示器（
FPI
）（选购项）
为了防止突然的起动造成事故，请关掉电源之后再进行操作。

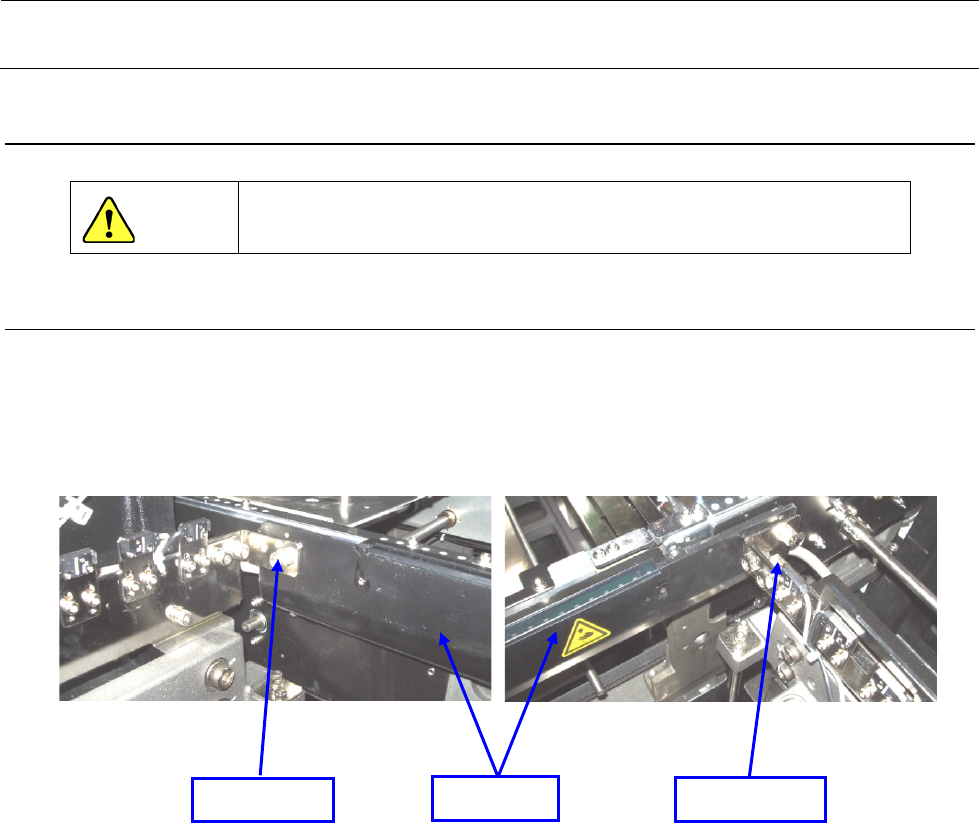

15-1 FPI（前）的拆卸
如下图所示，是用 M6×12 的带垫片螺丝固定在 FPI 托架上，而 FPI 托架则是固定在供料器浮起传感
器托架上。
卸下 2 个螺丝，向上滑动即可拆卸。
图 15-1-1
带垫片螺丝
带垫片螺丝
FPI装置F
危险
