维修调整要领书 15 -4 15 - 4 FPI 内部零件构成（后） 图 15-4-1 货号 品名 个数 ① 40110740 FPI_BR_B 1 ② 40110741 FPI_COVER_B 1 ③ 40094870 HARNESS_CLAMP_A 2 ④ E60257290A0 FPI_COVER_U_20 组件 1 ⑤ SM6030402TN SCREW M3X4 13 ⑥ WP0320501SC WASHER M3 6 ⑦ 4…
维修调整要领书
15-3
15-3 FPI 内部零件构成（前）
图 15-3-1
货号 品名 个数
①
40110740 FPI_BR_B 1
②
40110741 FPI_COVER_B 1
③
40094870 HARNESS_CLAMP_A 2
④
E60257290A0
FPI_COVER_U_20 组件
1
⑤
SM6030402TN
SCREW M3X4
13
⑥
WP0320501SC
WASHER M3
6
⑦
40113653 FPI LED CABLE(FL)ASM 1
⑧
40113654 FPI LED CABLE(FR)ASM 1
⑨
E8626729000
FPI LED 基板
4
⑩
SM5030801SC
SCREW M3X0.5 L=8 8
⑪
E4901760000 POLY SLIDER THRUST WASHER 8
⑫
E2143715000 TIMER SPACER A 8
⑨
⑩
⑪
⑫
4ヶ所
4处
维修调整要领书
15-4

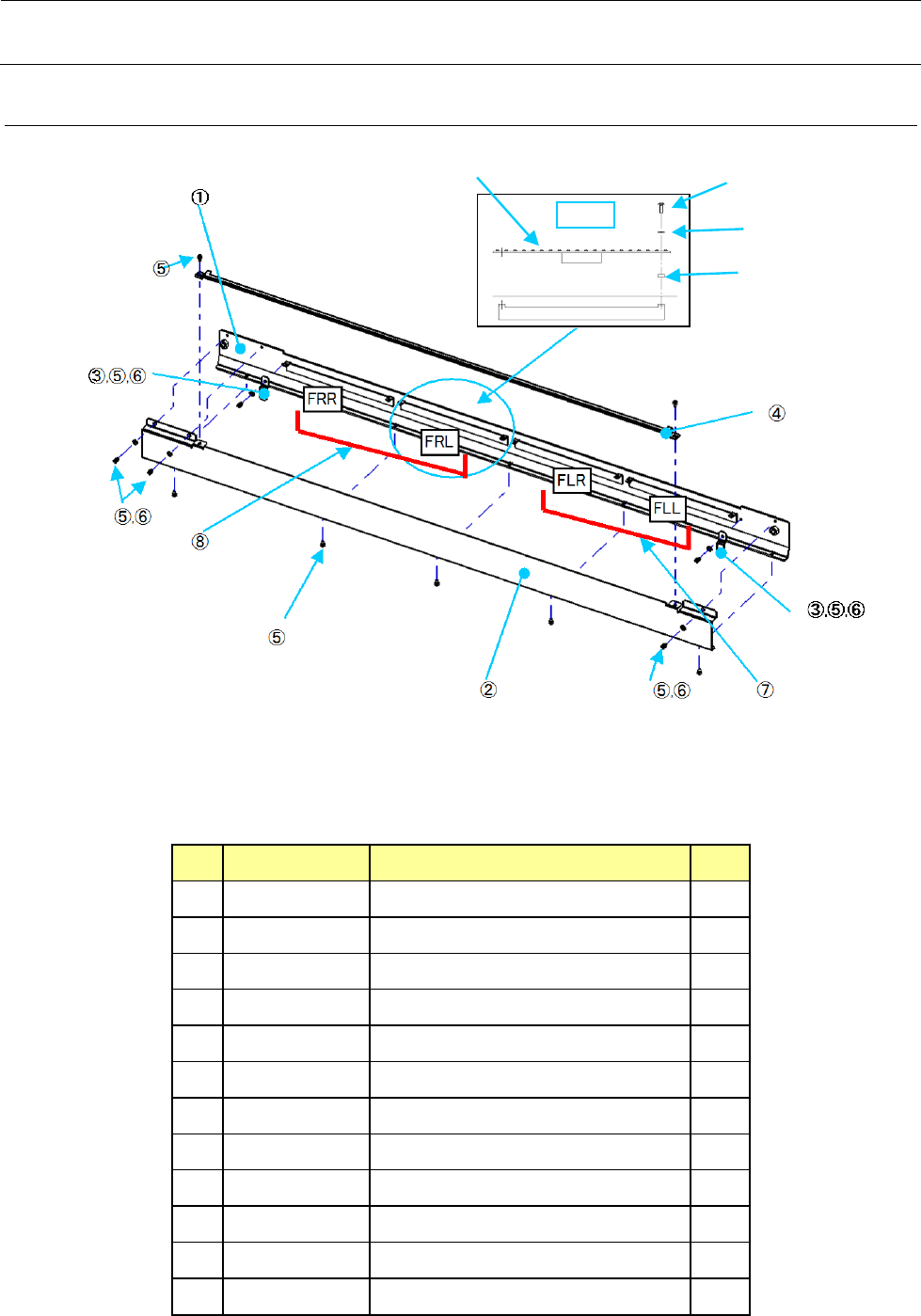

15-4 FPI 内部零件构成（后）
图 15-4-1
货号 品名 个数
①
40110740 FPI_BR_B 1
②
40110741 FPI_COVER_B 1
③
40094870 HARNESS_CLAMP_A 2
④
E60257290A0
FPI_COVER_U_20 组件
1
⑤
SM6030402TN
SCREW M3X4
13
⑥
WP0320501SC
WASHER M3
6
⑦
40113655 FPI LED CABLE(RR)ASM 1
⑧
40113656 FPI LED CABLE(RL)ASM 1
⑨
E8626729000
FPI LED 基板
4
⑩
SM5030801SC
SCREW M3X0.5 L=8 8
⑪
E4901760000 POLY SLIDER THRUST WASHER 8
⑫
E2143715000 TIMER SPACER A 8
⑨
⑩
⑪
⑫
4ヶ所
4处
维修调整要领书
16-1
第16章 切带机（选购项）
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
涉及切带机装置之活动刀刃及固定刀刃的更换，得到认证的维修人员才
能进行。
16-1 整体图
切带机组合件由切带机主体和排出导板（上部排出导板／下部排出导板）构成。
属于固定式台架规格时，上部排出导板与切带机组合件是連接的，但属于更换式台车规格时，上部排
出导板安装在更换台车一方。切带机主体和下部排出导板在固定式台架规格和更换式台车规格中都是
相同的部件，但切带机部导向装置和上部排出导板则并不相同。

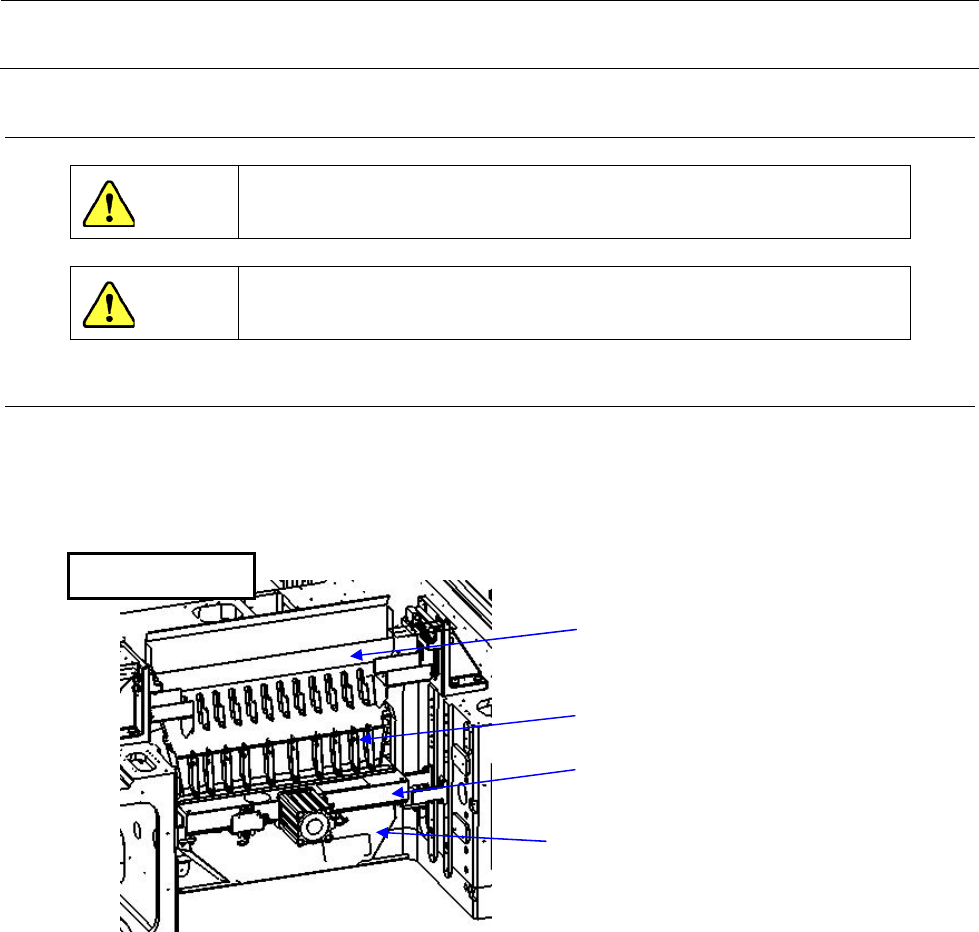

图 16-1-1. 切带机外观图
下部排出导板
上部排出导板
切带机部导向装置
固定式台架规格
切带机主体
