维修调整要领书
16-2
16-2 切带机主体的更换
切带机主体的更换作业如下。
1） 断开装置主体的电源。
2） 属于固定式台架规格时，请卸下上部排出导轨。
3） 请打开切带机组合件的上导轨，以目视确认切带机的刀刃已关闭
（如断开装置主体的电源，切带机刀刃即变成关闭状态）。
（注意）切带机刀刃有切断手的危险，故而绝对不要把手放入导轨内。
4） 确认刀刃已关闭后，请关闭单槽阀，切断对机器主体的空气供给。
5） 请拔出切带机组合件中气缸速度控制器（供给压缩空气：OPEN）侧的空气管子，插入塞子（Φ6）。
6） 请拆下电磁阀上连接的空气管子。并且，请拆下连接切带机组合件和主机的电缆连接器。
7） 请拆下 4 个 M5 螺丝，这 4 个螺丝是把切带机主体固定在切带机底座上的，从装置上卸下切带机
组合件。

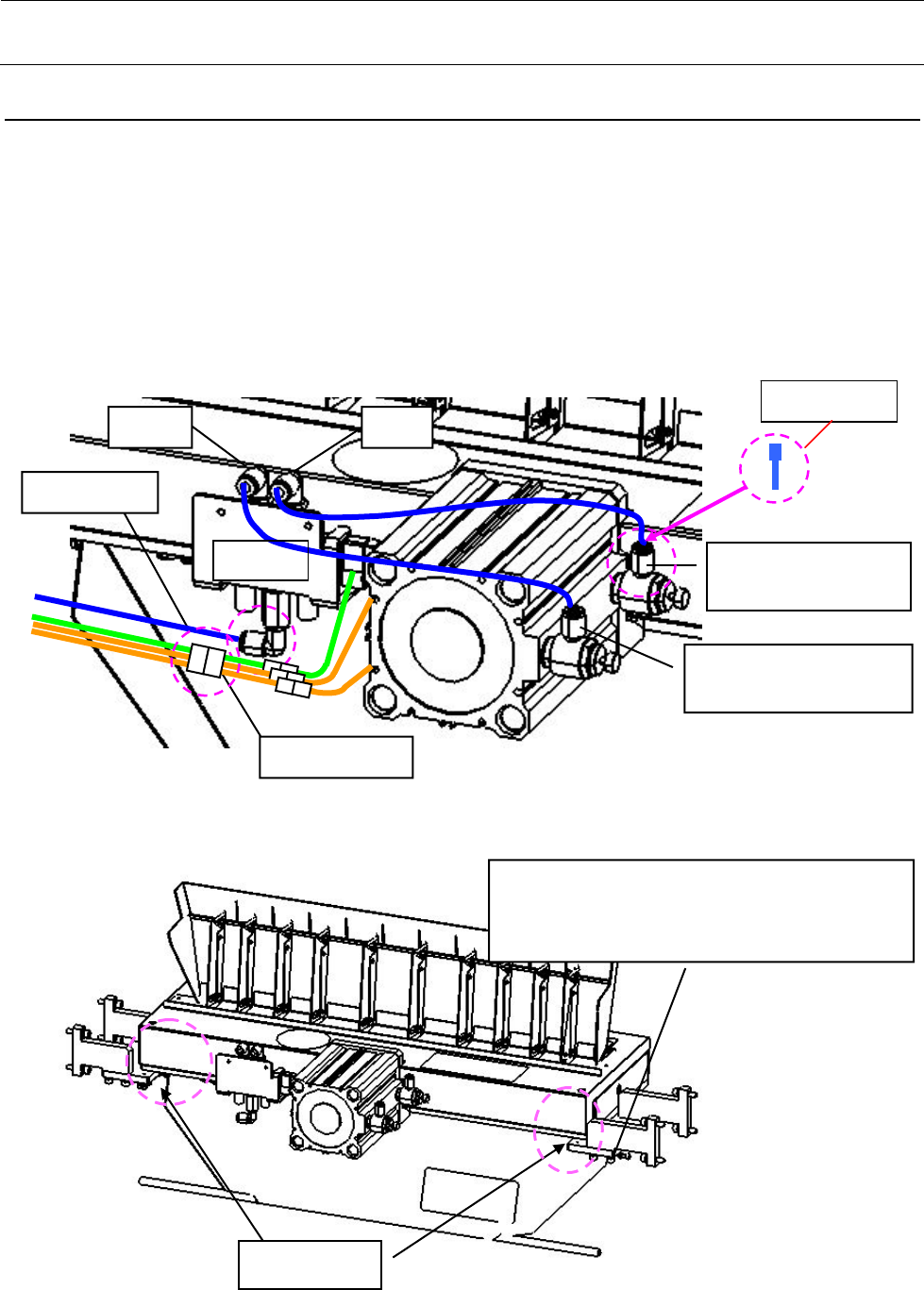

空气管子
速度控制器（供给压
缩空气：OPEN）
速度控制器（供给压缩
空气：CLOSE）
A 口 B 口
电缆连接器
塞子（Φ6）
电磁阀
切带机底座
（注意）
如把固定切带机底座的 M6 螺丝拆下，切带机
主体便会落下，故请勿拆下。
维修调整要领书
16-3
8） 请从切带机主体上拆掉下部排出导板。
9） 请从切带机主体上卸下切带机部导向装置。
10） 请把切带机部导向装置组装到更换用的切带机组合件上。
11） 请把下部排出导板组装到更换用的切带机组合件上。
12） 请把更换用的切带机组合件装配到装置上。
13） 请拆下插入气缸内的空气塞，对电磁阀和气缸进行配管。并且，把从装置延伸出来的电缆连接器
与切带机组合件一方的连接器相连。
14） 属于固定式台架规格时，请组装上部排出导板。
15） 装配好更换用的切带机组合件后，请把多出来的空气塞插入卸下的切带机主体之气缸的速度控制
器部。

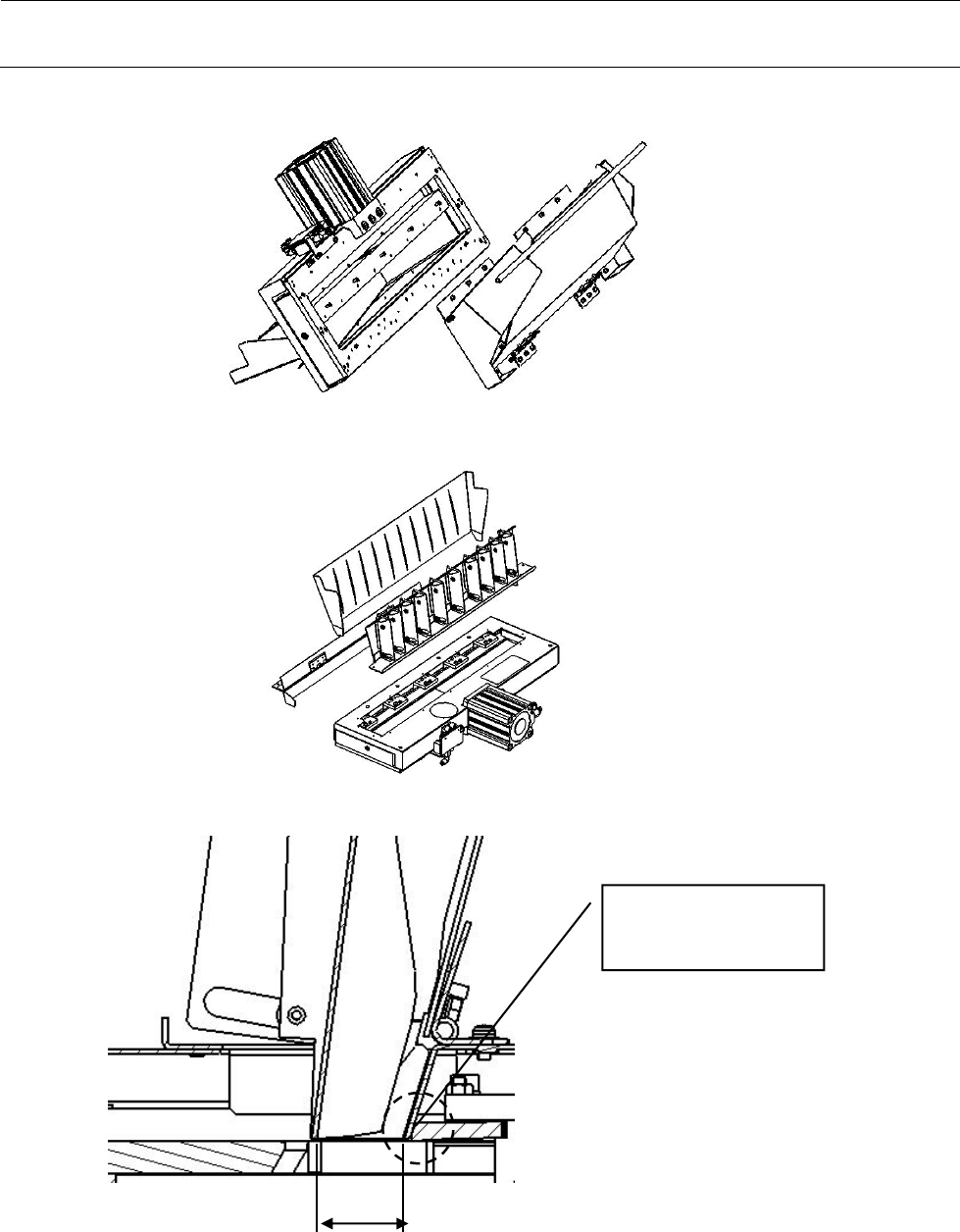

27±0.5
固定刀刃与导向装置
间应无空隙
维修调整要领书
16-4
16-3 切带机刀刃的更换
※ 更换刀刃请在切带装置主体从贴片机上卸下的状态下进行。
※ 关于从贴片机主体上的卸下请参照 16-2。
1） 请从切带机主体卸下下部排出导板（参照 16-2）。
2） 请从切带机主体卸下切带部导板（参照 16-2）。
3） 取下护罩的安装螺丝，卸下护罩。
4） 请使可动刀刃成为关闭状态，拆下调整锁紧压力用的止动螺丝及固定刀刃安装螺丝（5 处）。请
卸下固定刀刃。
松开螺丝时，由于刀刃可能沿扳手的旋转方向转动，请注意不要受伤。

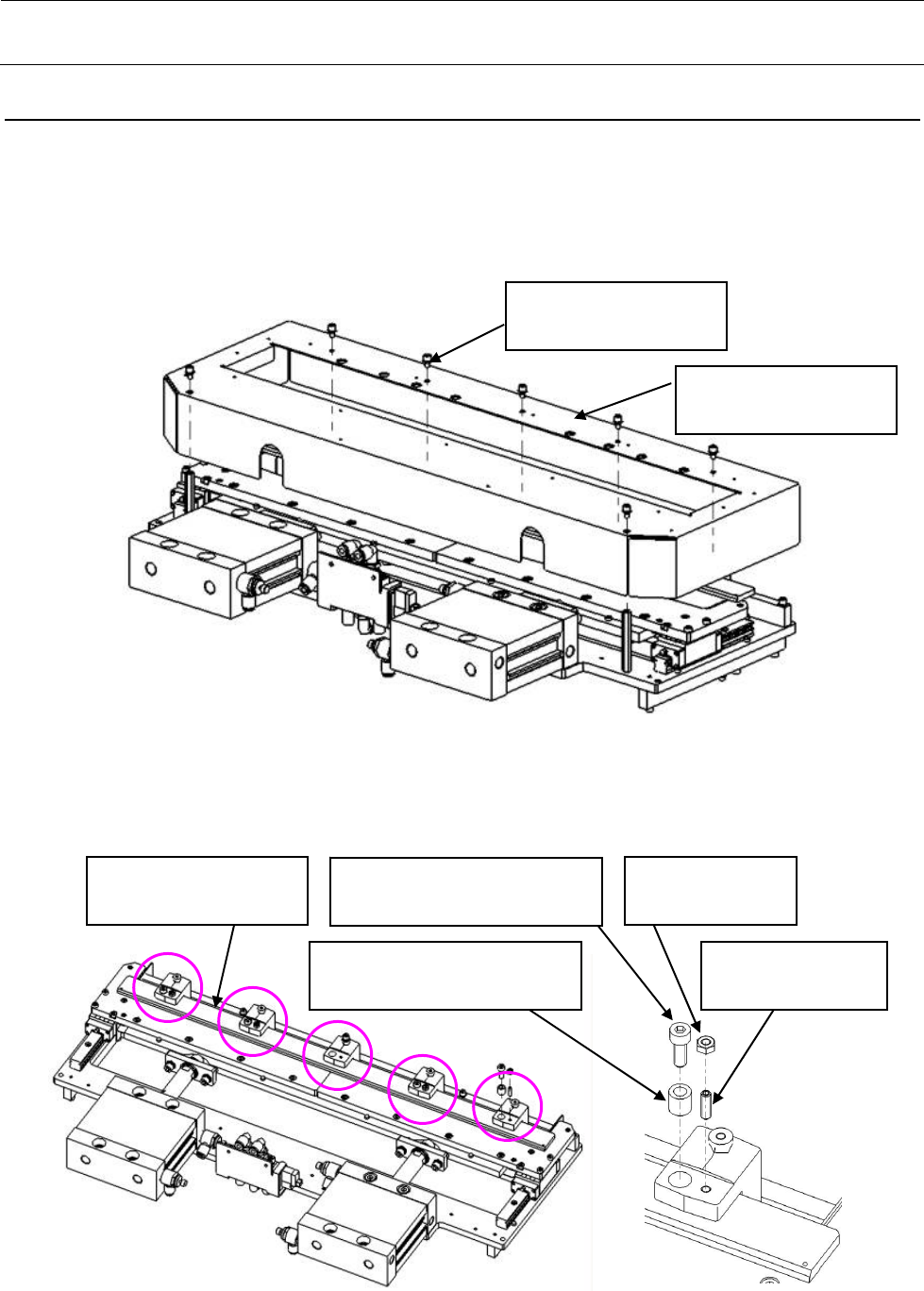

SL6040892TN
SCREW M4 L=8
40113935
CUTTER_COVER
40110231
UPPER_BLADE_A
SM6051402TN
SCREW M5 L=14
E6109700000
UPPER_BLADE_BUSH
NM6040001SC
NUT M4
SM8041402TP
止动螺丝 M4x14
