维修调整要领书
1-23
1-6-3 电缆的装配
1） 给各电缆（XY 拖链电缆、1394 机器人电缆、OPTICAL FIBER CABLE 7M）放进电缆拖链的部分
涂敷润滑油，按照 X 轴电缆拖链的 A 向视图配置电缆、空气管。
※ 请注意插座朝向和空气管不要挠曲。
图 1-6-3-1 Head 装置（后侧）
图 1-6-3-2 向视 A 图
2） 将各电缆、空气管穿入后，盖上电缆拖链的盖子。
A
空气管（黑） 空气管（蓝）
前侧 后侧
电缆拖链 Head 侧出口 M:L规格
XY VEYOR 5 连 CABLES ASM
维修调整要领书
1-24
3） 将各电缆的记号位置对齐“FC_SUPPORT”的上端（出口侧一端），固定电缆的 Head 侧（移动端）。
图 1-6-3-3
4） 将 XY 拖链电缆（XY 拖链电缆 XL）、1394 机器人电缆、OPTICAL FIBER CABLE 7M 推入②的
方向，在 X 电缆拖链的端部位置上沿线束的并排方向画白色记号。把线束朝图中的①方向拉，在
X 电缆拖链的端部位置上沿线束的并排方向画白色记号。
5） 调整线束，使 2 条记号的中间位置成为 X 电缆拖链的端部，再予固定。
图 1-6-3-4
6） 用手推入电缆拖链内部的线束，确认不绷紧。
将记号对齐FC_SUPPORT端。
①
②
请调整到电缆拖链的端部位于XY拖链电缆的记号（白线）中央。
维修调整要领书
1-25
1-6-4 拆下 Y 拖链电缆

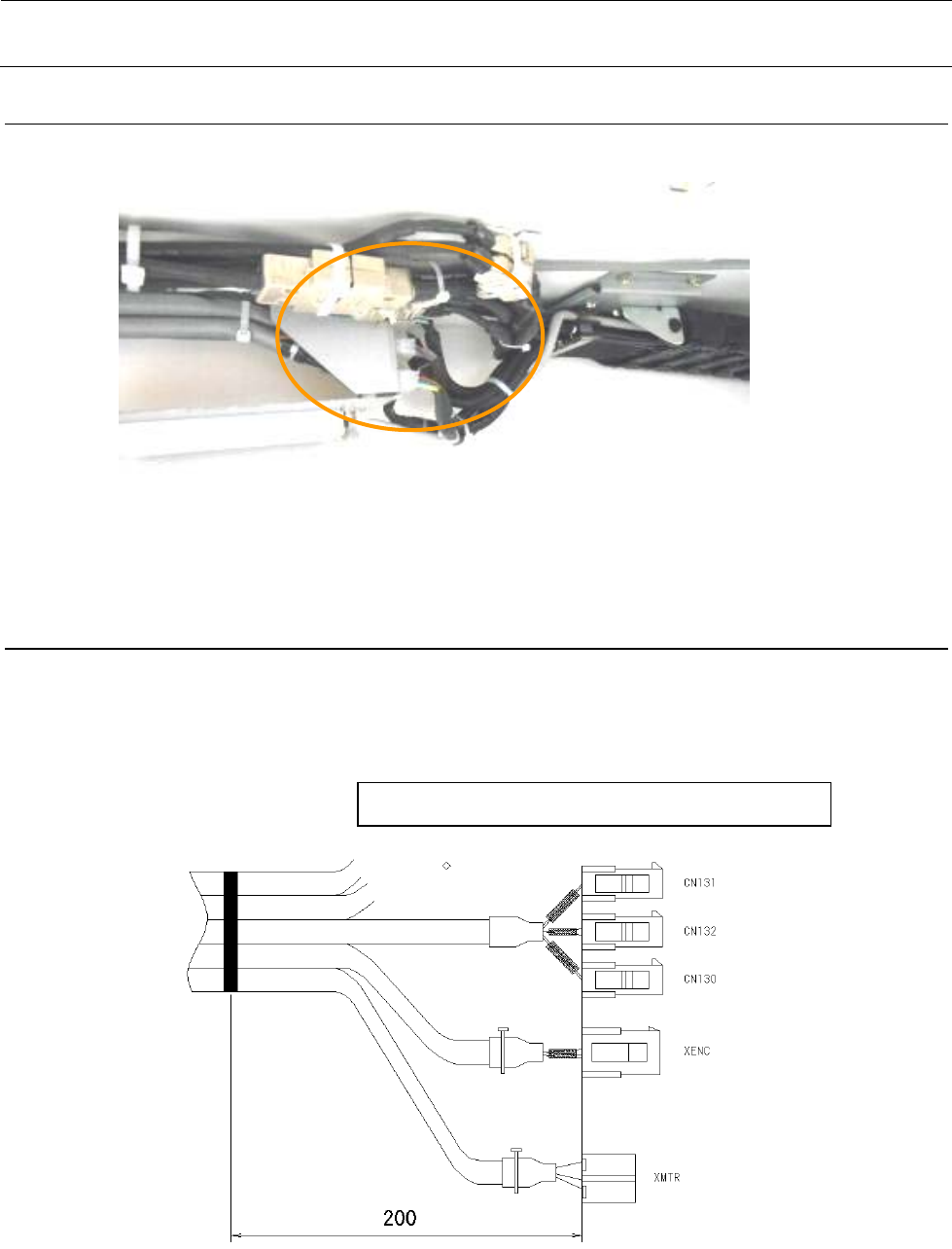

1）取下 Y 轴电缆拖链入口的插接器托架的捆束带和中继连接器。
2）卸下 Y 轴电缆拖链的盖，拆下要更换的电缆。
1-6-5 给 Y 拖链电缆作记号
1） 确认 Y 拖链电缆的标识位置。
（位置是离 XMTR 插接器端 200mm）
图 1-6-5-1
Y拖链电缆（40146380）
Y 拖链电缆
