维修调整要领书 1-29 10 ） 将 Y 轴移动到最靠身前的位置，用手按电缆拖链内的线束确认不绷紧。 图 1-6-6-9 11 ） 请用束线箍固定图示的位置。 图 1-6-6-10 ① 将 Y 轴移动到最靠身前 ② 确认不绷紧
维修调整要领书
1-28

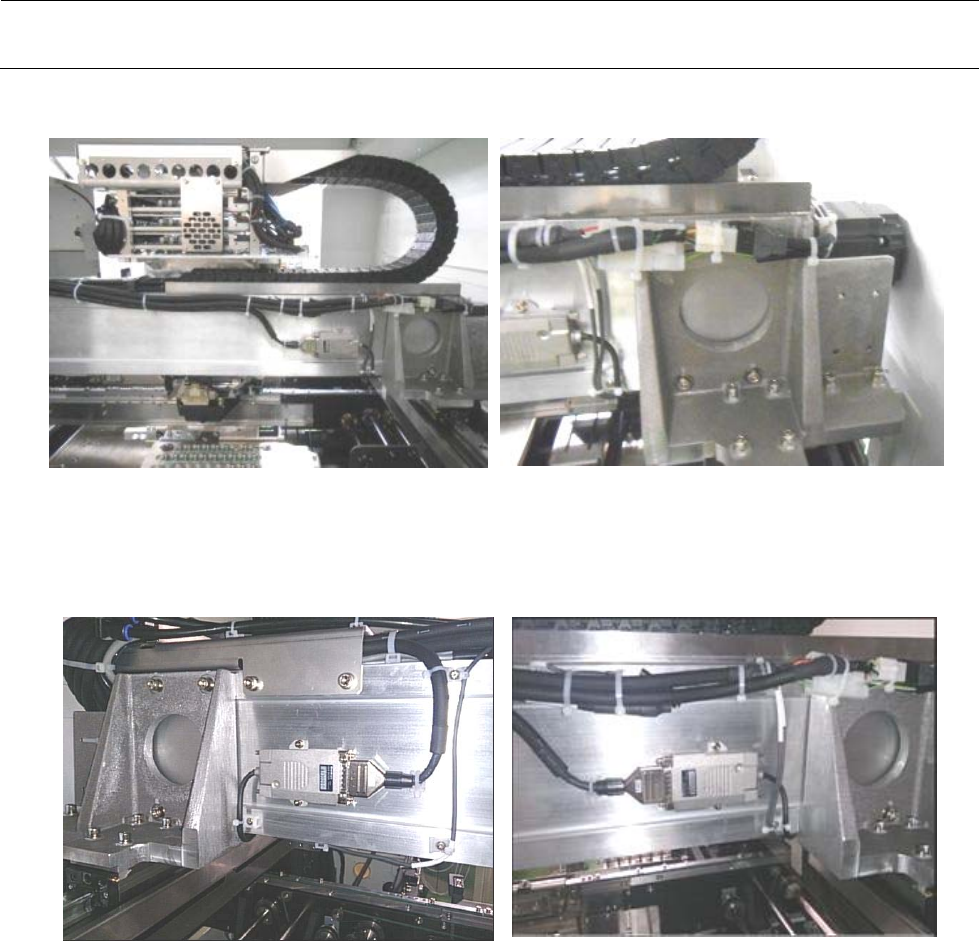

8） 按照下图捆束 X 轴背面。
图 1-6-6-5 图 1-6-6-6
9） YL 磁尺、YR 磁尺中继线的配线
图 1-6-6-7 YL 磁尺 图 1-6-6-8 YR 磁尺
维修调整要领书
1-29
10） 将 Y 轴移动到最靠身前的位置，用手按电缆拖链内的线束确认不绷紧。
图 1-6-6-9
11） 请用束线箍固定图示的位置。
图 1-6-6-10
① 将 Y 轴移动到最靠身前
② 确认不绷紧
维修调整要领书
1-30
1-6-7 Head 外围的配线
把来自 XY 拖链电缆（40146388）的各线束配置到以下部位。
配线时请勿使电缆强行弯曲或承载负荷。特别对光纤电缆要谨慎操作。
1） HEAD-CN13、HEAD-CN15、EN1、HEAD-CN2 插入图 1-6-7-1 的位置。
2） ZTA-CNP1、ZTB-CNP1、ZTC-CNP1 插入图 1-6-7-2 的位置。
3） SENS X 在图 1-6-7-2 的位置上中继。连接器部、电缆部均进行固定。
图 1-6-7-1
图 1-6-7-2
CN2
EN1
CN15
CN13
EN1
SENS X
ZTC-CNP1
ZTB-CNP1
ZTA-CNP1
