维修调整要领书 1-36 （ 2 ） X_OIL_GUARD_3010_U 的拆卸 （ 3 ） 拆下 X_MOTOR 电缆 拆下SM3030552TN 4个。 拆下SM3040652TN 1个。 拆下_OIL_GUARD_3010_U。 拆下SM3040652TN 1个。 拆下连接器。
维修调整要领书
1-35
1-8 X 滚珠螺杆的更换
1-8-1 更换 X 滚珠螺杆的准备

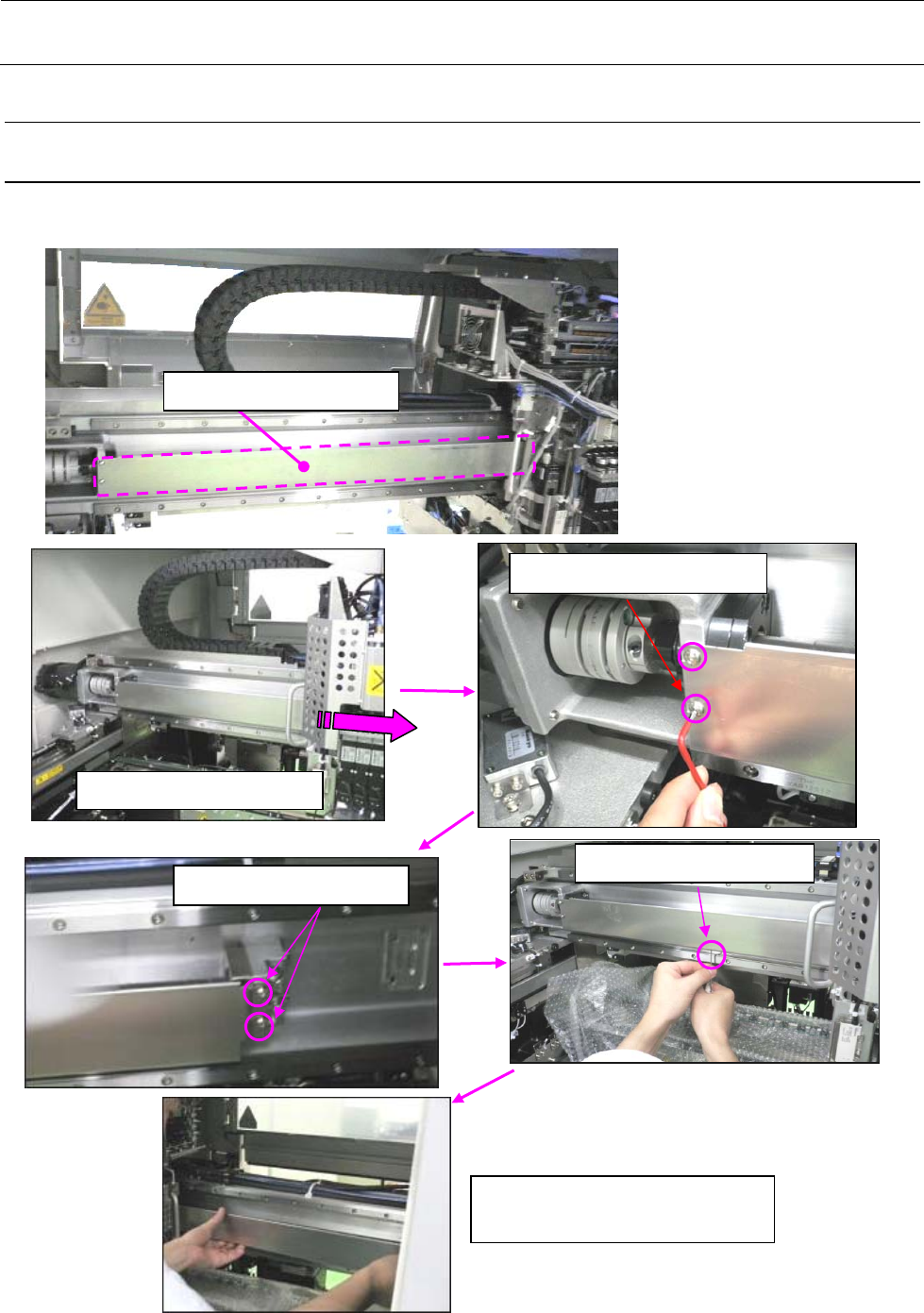

（1） X_OIL_GUARD_F_3010 的拆卸
将HEAD_PLATE向右侧靠。
拆下SM3040652TN 2个。
拆下SM3040652TN 2个。
拆下SM3030552TN 4个。
将HEAD_PLATE向左侧靠，
拆下X_OIL_GUARD_F_3010。
X_OIL_GUARD_F_3010
维修调整要领书
1-36

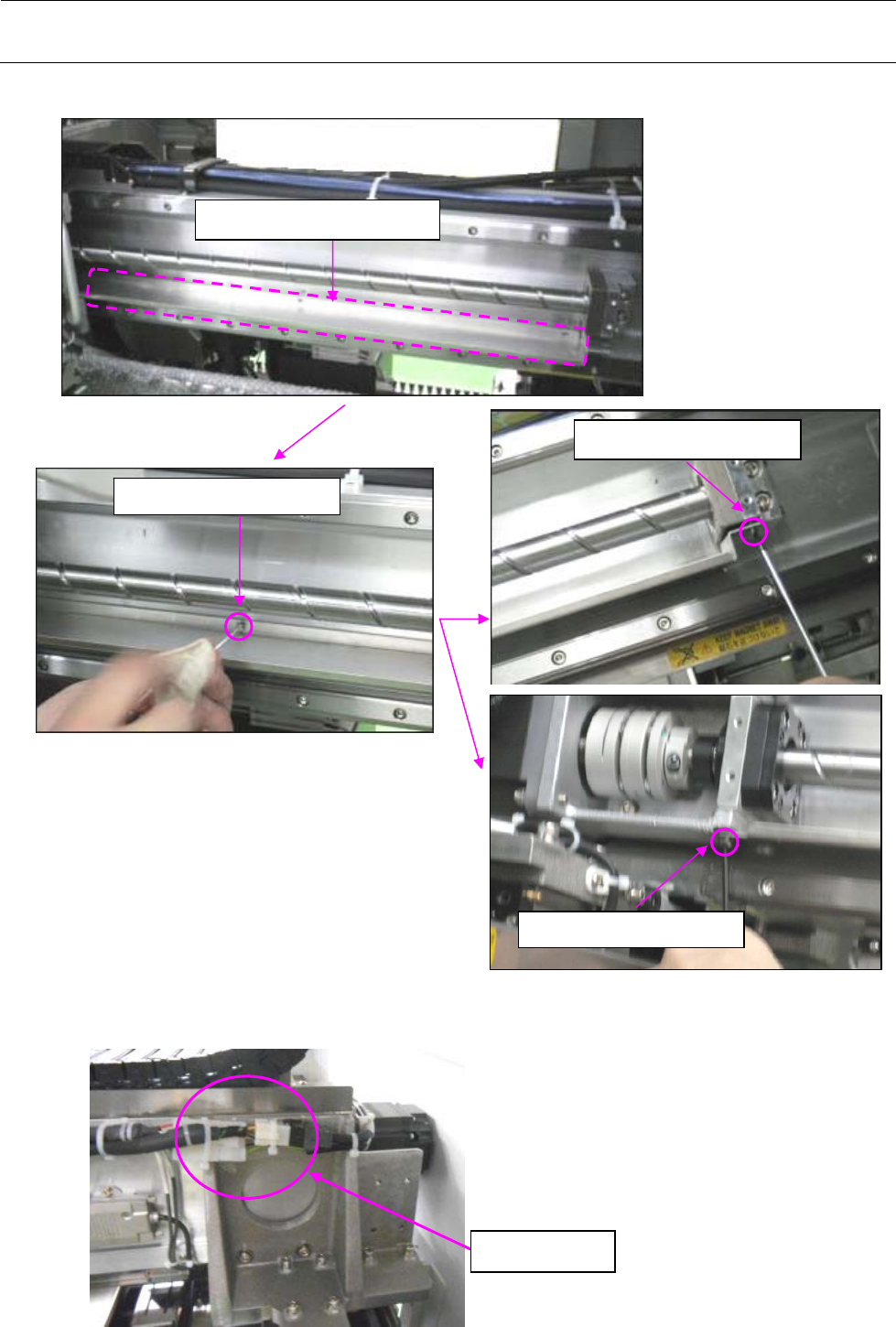

（2） X_OIL_GUARD_3010_U 的拆卸
（3） 拆下 X_MOTOR 电缆
拆下SM3030552TN 4个。
拆下SM3040652TN 1个。
拆下_OIL_GUARD_3010_U。
拆下SM3040652TN 1个。
拆下连接器。
维修调整要领书
1-37
1-8-2 X 滚珠螺杆的拆卸
（1）松开 X 电动机的滚珠螺杆侧联轴节。
（2）松开止动螺丝，拆下止动螺丝、调整块，松开锁紧螺母。
※ 拆下止动螺丝后，注意不要丢失调整块。
调整块与锁紧螺母是一套。
【锁紧螺母（货号：40093876）】
（3）卸下 X 滚珠螺杆架组件。
（4）卸下 X 滚珠螺杆架组件的固定螺丝。
调整块
17一头的扳手
22一头的扳手
卸下SL6044092TN 2个。
卸下SL6042592TN 2个。
卸下SL6053092TN 2个。
X滚珠螺杆架组件
COUPLING_X_螺丝
COUPLING_X
