1-9 Y 滚珠螺杆的更换
1-9-1 更换 Y 滚珠螺杆的准备

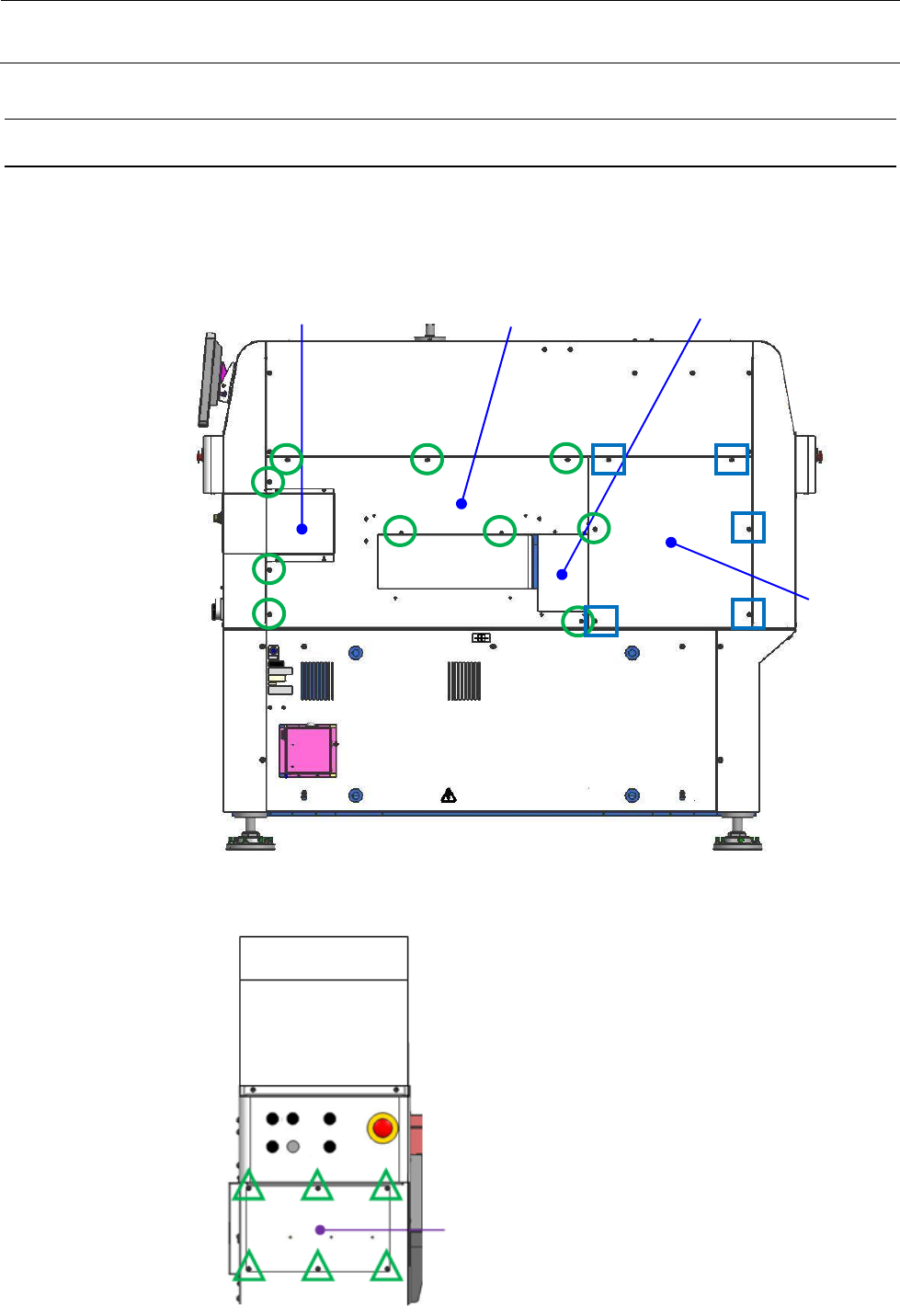

（1） 卸下 COVER_SUR_R、COVER_SUR_F_L（或 COVER_SUR_F_M）。
※ COVER_SUR_F_L（或 COVER_SUR_F_M）在已组装 COVER_SUR_F_MOTOR_BR、
MTC_SHUTTLE_COVER 的状态下也能卸下。
（2） 卸下装置后部_R 侧的 MOTOR_COVER_KB。
R侧
COVER_SUR_F_L
COVER_SUR_F_M
COVER_SUR_F_MOTOR_BR
MTC_SHUTTLE_COVER
○：COVER_SUR_F 固定螺丝
□：COVER_SUR_R 固定螺丝
COVER_SUR_R
MOTOR_COVER_KB
后部_R 侧
△：MOTOR_COVER_KB 固定螺丝
维修调整要领书
1-48

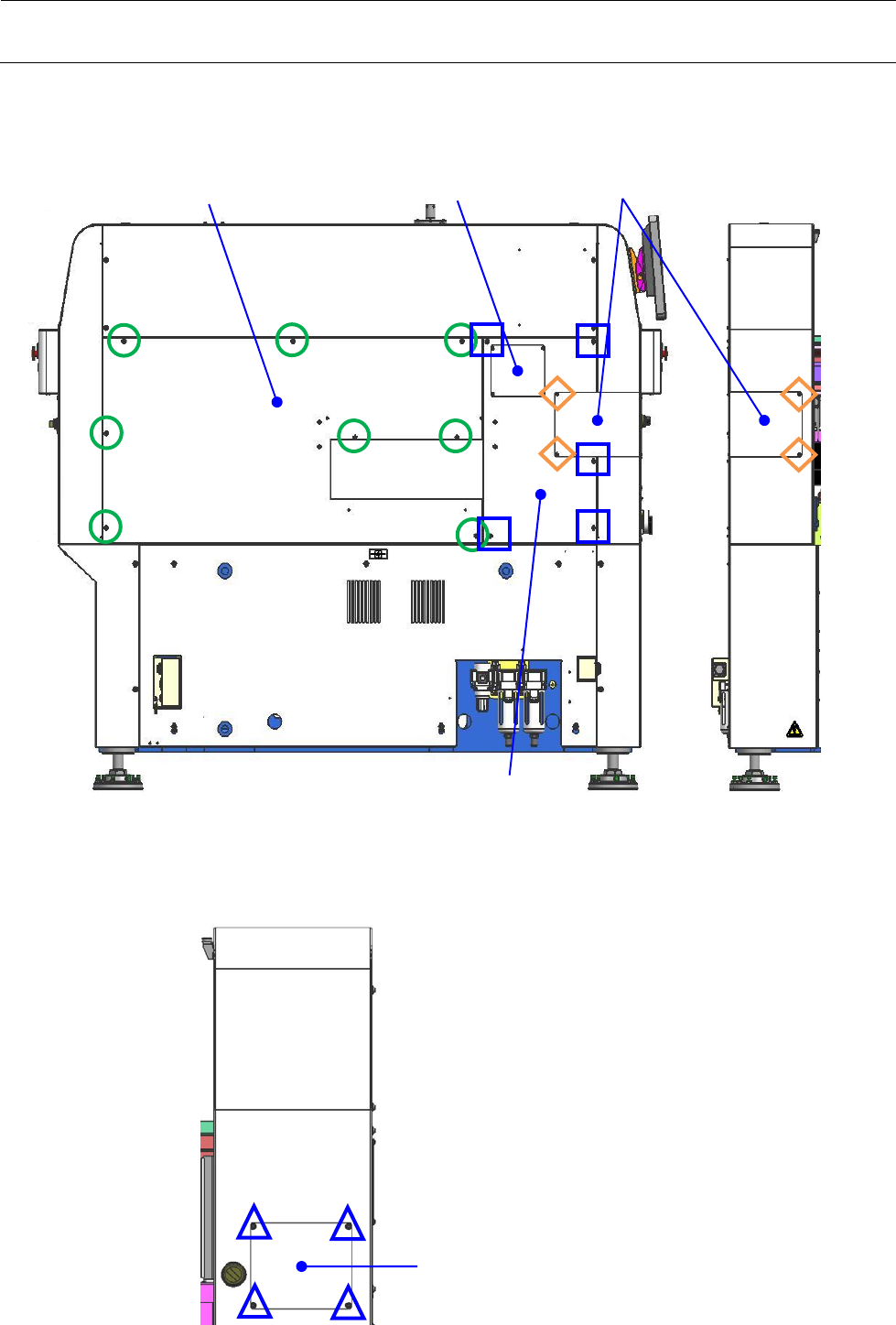

（3） 卸下 MOTOR_COVER_F、COVER_SUL_F、COVER_SUL_R_L（或 COVER_SUL_R_M）。
※ COVER_SUL_F 在已组装 MOTOR_COVER_R 的状态下也能卸下。
（4） 卸下装置后部_L 侧的 MOTOR_COVER_R。
△：MOTOR_COVER_R固定螺丝
MOTOR_COVER_R
后部_L侧
L 侧
COVER_SUL_R_L
COVER_SUL_R_M
COVER SUL F
MOTOR_COVER_F
○：COVER
_
SUR
_
F
固定
螺
丝 □：COVER
_
SUR
_
R
固定
螺
丝
◇
：MOTOR
_
COVER
_
F
固定
螺
丝
MOTOR_COVER_R
前侧_L 侧
维修调整要领书
1-49

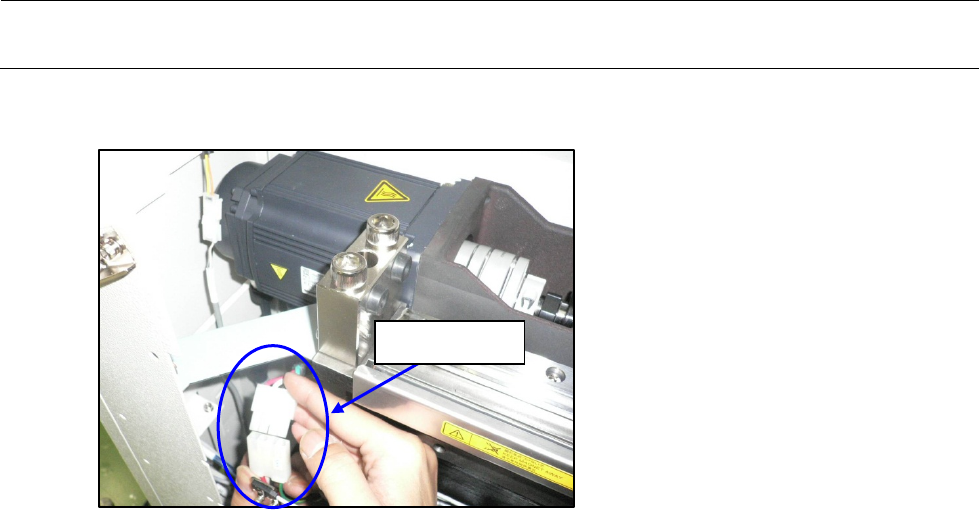

（5） 拆下 Y_MOTOR 电缆。
拔下连接器。
