维修调整要领书 1-49 （ 5 ） 拆下 Y_MOTOR 电缆。 拔下连接器 。
维修调整要领书
1-48
（3） 卸下 MOTOR_COVER_F、COVER_SUL_F、COVER_SUL_R_L（或 COVER_SUL_R_M）。
※ COVER_SUL_F 在已组装 MOTOR_COVER_R 的状态下也能卸下。
（4） 卸下装置后部_L 侧的 MOTOR_COVER_R。
△：MOTOR_COVER_R固定螺丝
MOTOR_COVER_R
后部_L侧
L 侧
COVER_SUL_R_L
COVER_SUL_R_M
COVER SUL F
MOTOR_COVER_F
○：COVER
_
SUR
_
F
固定
螺
丝 □：COVER
_
SUR
_
R
固定
螺
丝
◇
：MOTOR
_
COVER
_
F
固定
螺
丝
MOTOR_COVER_R
前侧_L 侧
维修调整要领书
1-49
（5） 拆下 Y_MOTOR 电缆。
拔下连接器。
维修调整要领书
1-50
1-9-2 Y 滚珠螺杆的拆卸

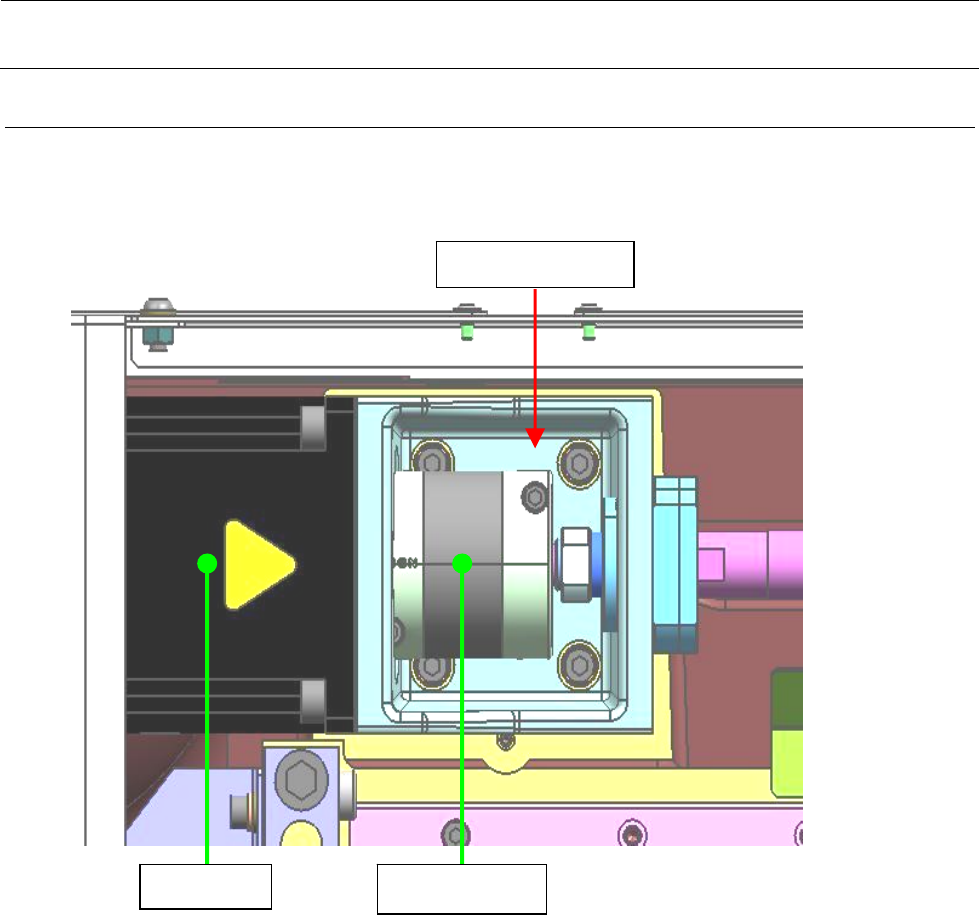

（1） 松开联轴节的螺丝。
※ 不要拆下联轴节的螺丝。
●YL
Y_MOTOR 连接_Y
连接螺丝
