维修调整要领书
1-61

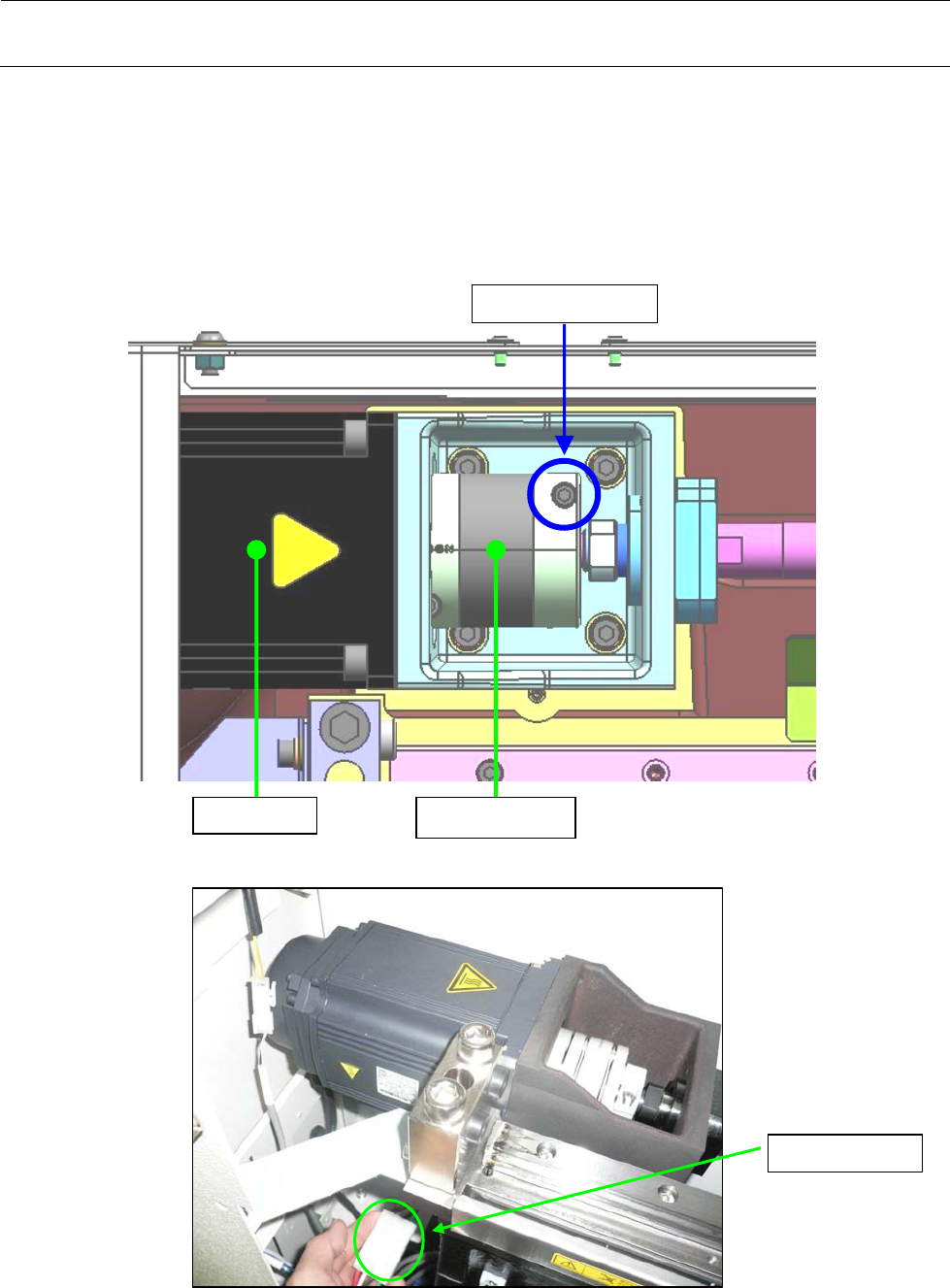

（8）再来回几次移动 HEAD，使 X_AXIS_FRAME_ASM 从前侧 Y_STOPPER 移动至触碰后侧
Y_STOPPER，检查移动是否阻滞。
移动阻滞时，回到 1-9-4（5）从新调整。
（9）固定 YL、YR 的联轴节_螺丝。（紧固扭矩=7[N・m]）。
（10）连接好 1-9-1（8）中拆下的 Y_MOTOR 的编码器电缆。
（11）原点粗调的从新调整、动作确认
1） 接通装置主机的电源，进行原点粗调。
2） 断开装置主机的电源并再次接通电源启动后，确认返回原点。
安装连接器。
Y_MOTOR 联轴节_Y
联轴节_螺丝
维修调整要领书
1-62

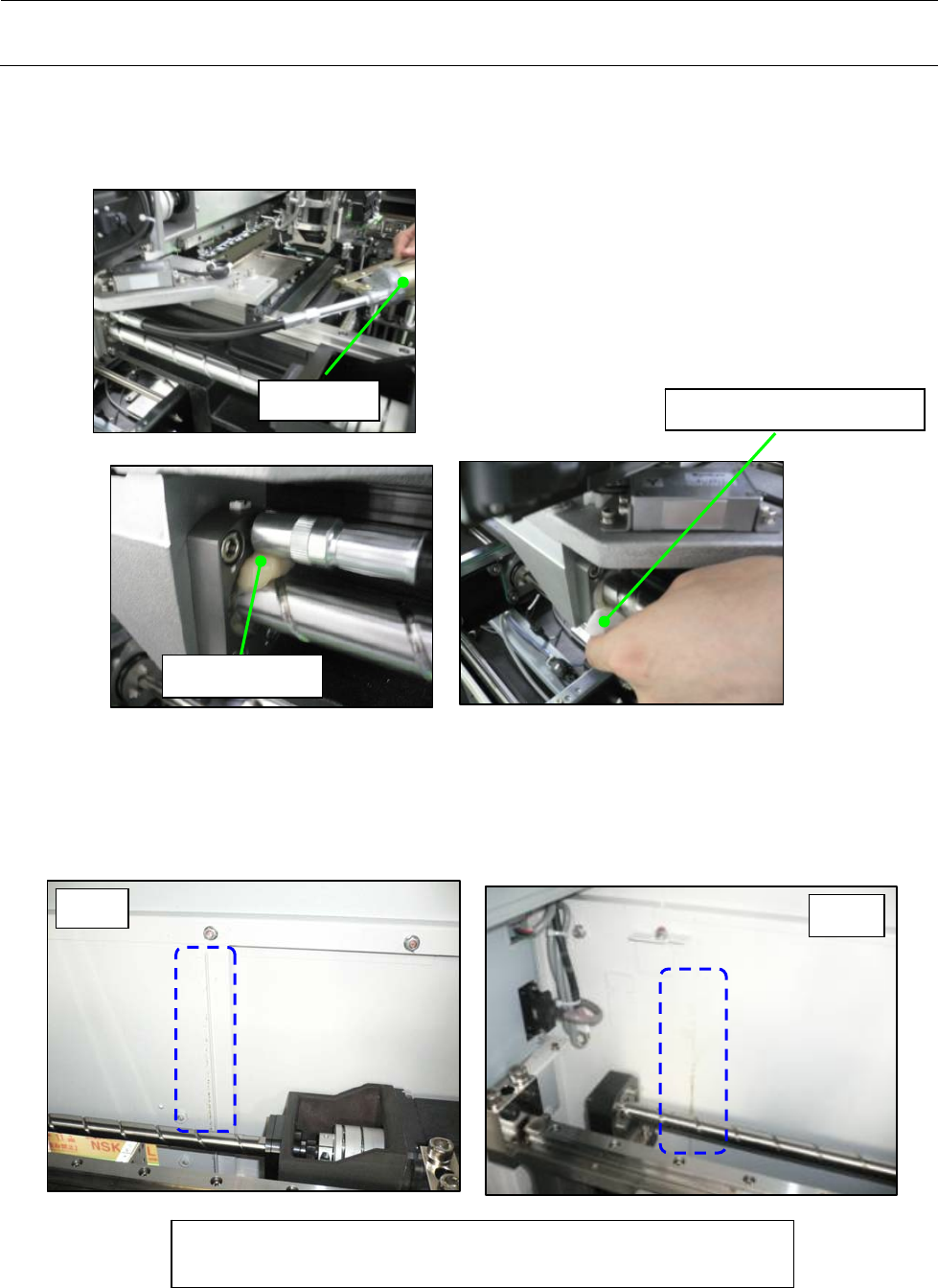

（12）在跑合运转前加注 NSL 润滑脂，将 HEAD_UNIT 从前到后、从后到前地移动，使润滑脂涂及
整个轴。
※ 溢出的润滑脂要用回丝擦去。
（13）进行跑合运转（预热运转_对角・高速 2）8 小时左右。
※ 以 8 小时作为大致的时间标准。
（14）把跑合运转中飞溅的润滑脂进行擦拭。
润滑脂枪
用回丝擦拭溢出的润滑脂。
溢出的润滑脂
后侧
前侧
后侧和前侧用红框显示的部分是润滑脂特别会飞溅的部分，故要用回丝
擦拭。
维修调整要领书
1-63
BASE_FRAME_B
Y_MOTOR_FRAME
●X_FRAME_END_L
●X_FRAME_END_R
更换Ｘ滚珠螺杆、Y滚珠螺杆时的注意部位（棱边·缝脊部）
●Y
_
BASE
_
FRAME
_
R
●
Y BASE FRAME L
Y_STOPPER_ASM
