维修调整要领书 2-1 第 2 章 贴装头装置 2-1 贴装头装置的更换和更换后的调整 1 ） 放掉主机空气。 2 ） 拆下贴装头顶盖、贴装头护罩。 3 ） 从贴装头主基板上拔掉电磁阀的电缆（真空 /CN25 、吹气 /CN26 ）。 危险 为了防止突然的起动造成事故，请关掉电源之后再进行操作。 贴装头主基板 电磁阀的电缆（真空 /CN25 ） 电磁阀的电缆（吹气 /CN26 ） 贴装头的压力传感器 (CN35 ～ CN40)
维修调整要领书

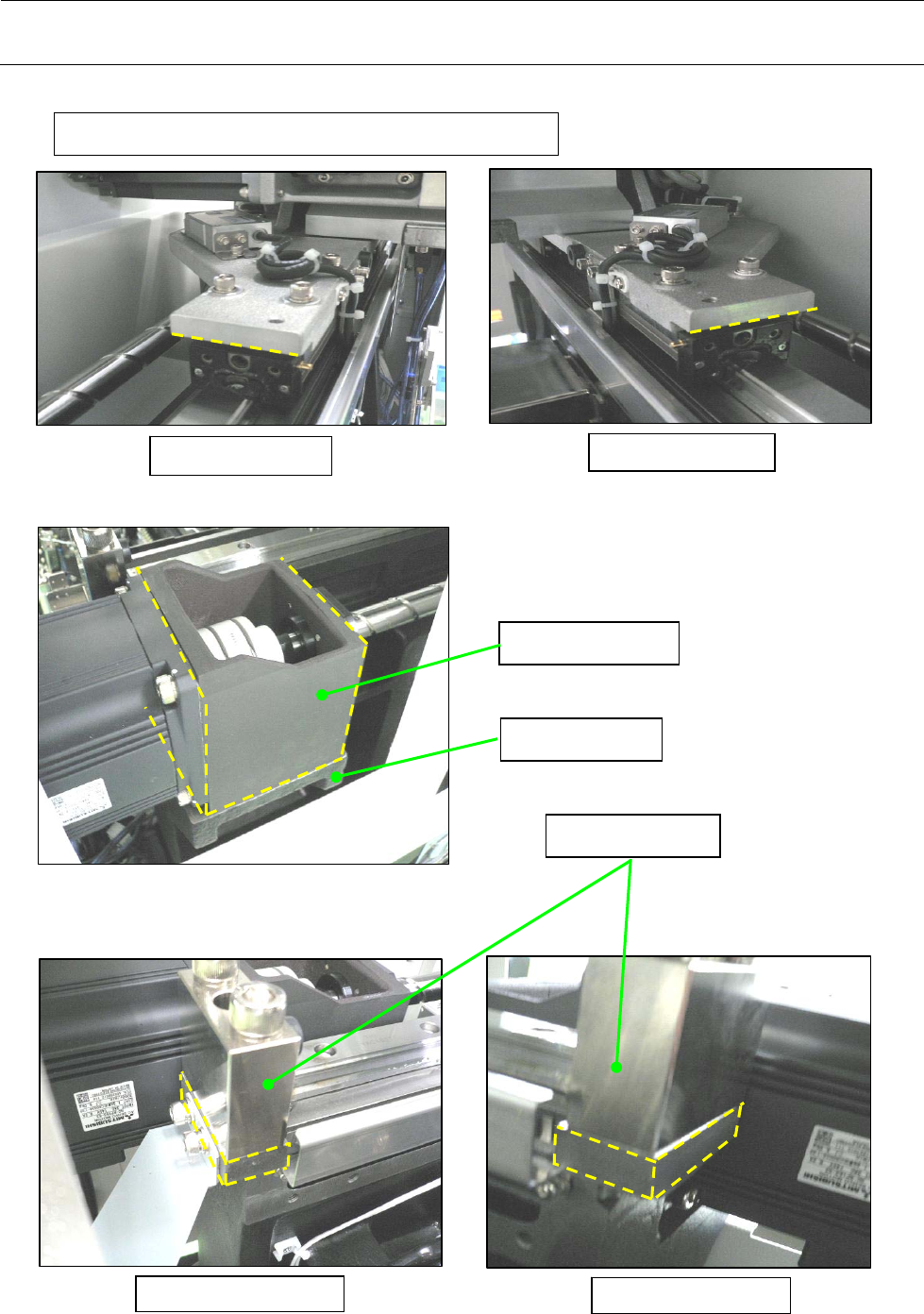

1-63
BASE_FRAME_B
Y_MOTOR_FRAME
●X_FRAME_END_L
●X_FRAME_END_R
更换Ｘ滚珠螺杆、Y滚珠螺杆时的注意部位（棱边·缝脊部）
●Y
_
BASE
_
FRAME
_
R
●
Y BASE FRAME L
Y_STOPPER_ASM
维修调整要领书
2-1
第2章 贴装头装置

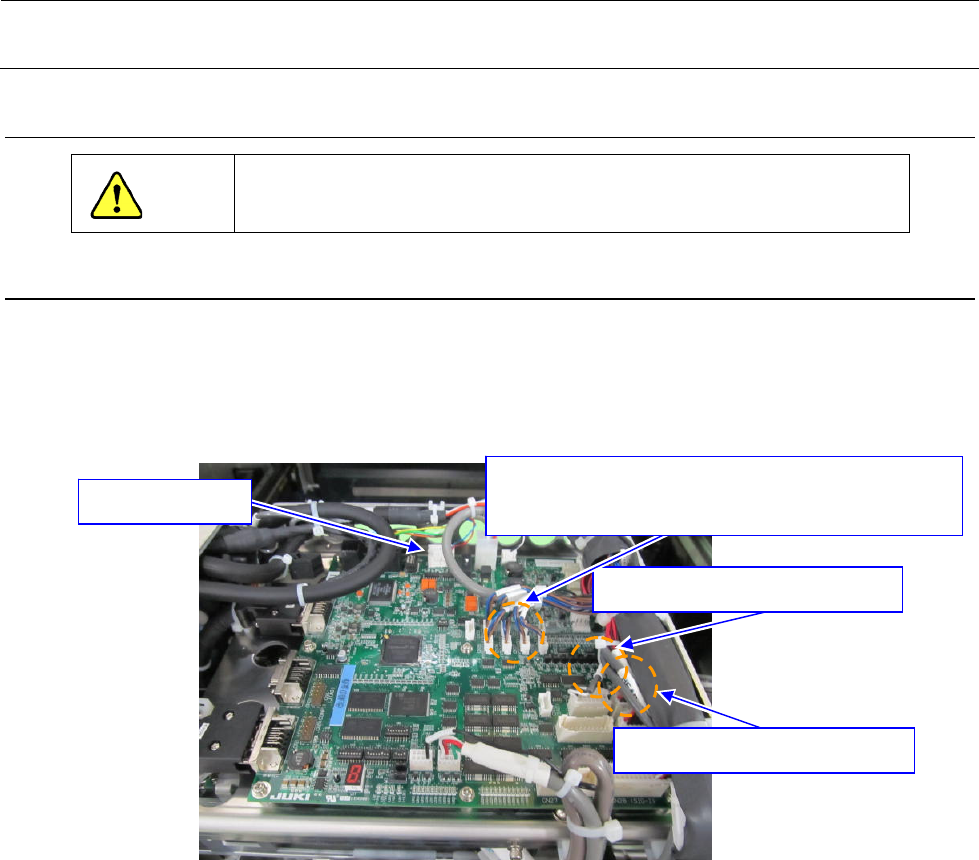

2-1 贴装头装置的更换和更换后的调整
1） 放掉主机空气。
2） 拆下贴装头顶盖、贴装头护罩。
3） 从贴装头主基板上拔掉电磁阀的电缆（真空/CN25、吹气/CN26）。
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
贴装头主基板
电磁阀的电缆（真空/CN25）
电磁阀的电缆（吹气/CN26）
贴装头的压力传感器 (CN35～CN40)
维修调整要领书
2-2

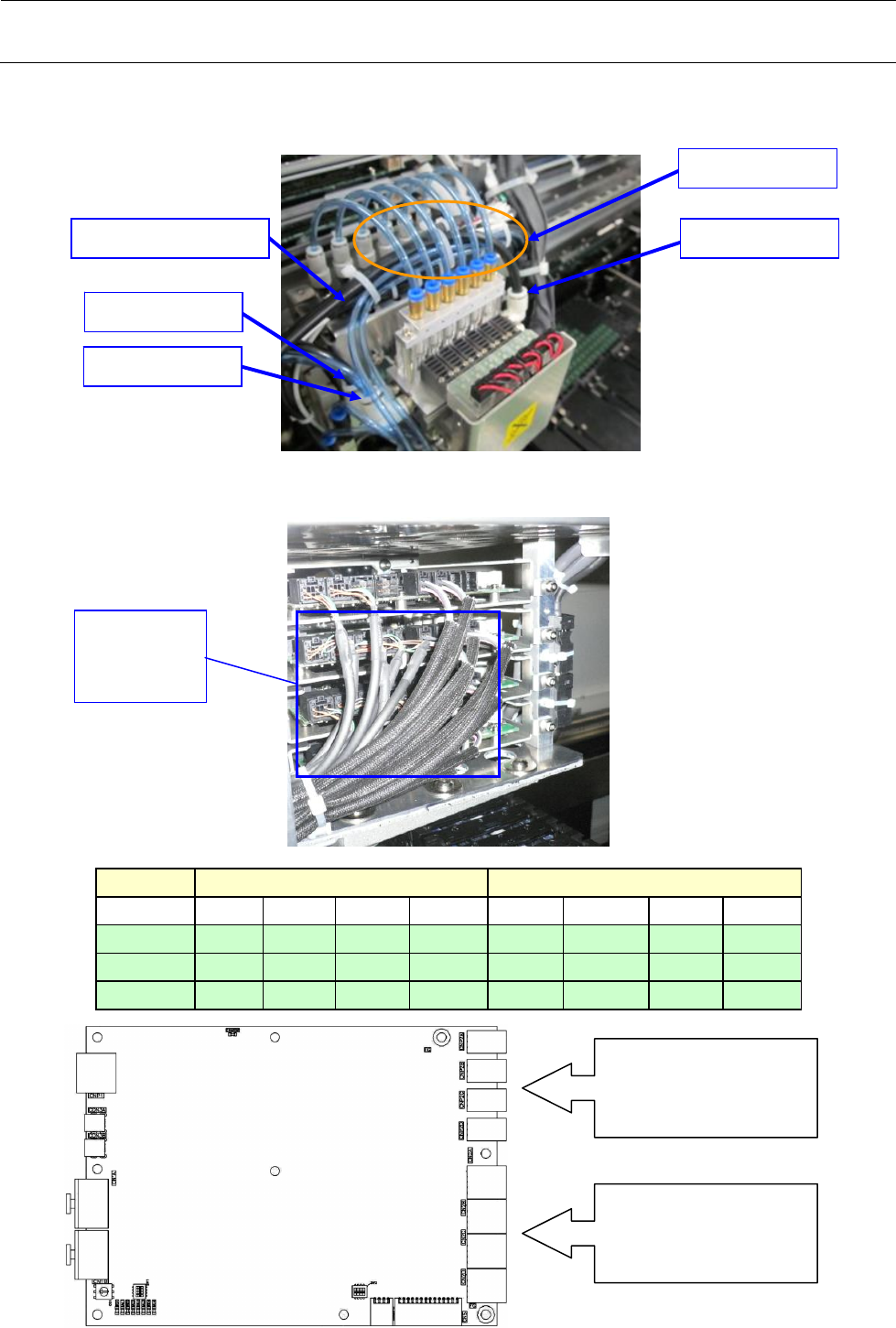

4） 拆下通向电磁阀的 φ4、φ6、φ8 空气管。
5） 拆下贴装头阀托架。
6） 从伺服放大器基板上拆下 Z、θ 电动机线束。
电动机编码器电缆连接部位 电动机电源电缆连接部位
CN 名 CN2D CN2C CN2B CN2A CNP2D CNP2C CNP2B CNP2A
第 3 段 L5-Z L5-θ L6-Z L6-θ L5-Z L5-θ L6-Z L6-θ
第 2 段 L3-Z L3-θ L4-Z L4-θ L3-Z L3-θ L4-Z L4-θ
第 1 段 L1-Z L1-θ L2-Z L2-θ L1-Z L1-θ L2-Z L2-θ
从下起 3 块
全部拆下
（L1～L6）
电动机电源连接器
CNP2A
CNP2B
CNP2C
CNP2D
电动机编码器连接器
CN2A
CN2B
CN2C
CN2D
Φ6 空气管
φ8 空气管
φ8 空气管
Φ4 空气管
贴装头阀门托架
