维修调整要领书
2-4
2-2-1-1 Z电动机组装部(俯视图)
2-2-1-2 同步皮带 Z
2-2 马达的更换
2-2-1 Z 马达的更换(LNC 贴装头)
更换了Z马达之后,需要进行Z轴原点的位置调整,以及 Z 轴高度有关、激光有关的 MS 参数。
(输入项目请参照 2-8 项。)
1 从伺服放大器基板上拆下马达线束。
2 实施到到 2-1 的第 1)~第 6)步,拆下贴装头
阀托架。
3 先松开 Z 马达皮带轮的止动螺钉
4 拆下马达的安装螺钉3 个)拔出皮带轮同
时卸下马达。
5 装配请按相反的步骤进行。
6 请按以下步骤调整皮带张力。
<皮带张力调整步骤>
把螺丝插到 Z 马达的螺丝孔,朝箭头方向用杆张力 21.6N
2.2kgf)的拉力,用安装螺丝固定。
张力计设置值(设计值)
张力计输入值
Weight0.9g/mWidth8.0mmSpan45mm
合适张力:10.5±1N
Z 马达安装螺丝(3 个)上涂上锁定漆 242 后,拧紧
固定,转矩为 2.3N m
固定 Z 马达皮带轮的固定螺丝时,应注意 Z 马达轴的平部和皮带轮固定螺丝的方向。固定螺丝的
紧固转矩为 0.5N m
2-2-1-3 Z 电动机皮带轮的组装方法
组装后,请获取 MS 参数的基板上面高度。
①SM8030312TP
止动螺钉 M3 L=3
②SL6031692TN
带垫片内六角螺栓 M3×16
同步皮带 Z
21.6N (2.2kgf)
在将 Z 轴抬到最上面的状态下,如果按左图
所示,在轴标记为 2 点钟方向的位置或者轴
D 形切面为图示的位置时将 Z 马达皮带轮
固定,即达到 2)项的条件。
维修调整要领书
2-5
2-2-2-1 θ马达的更换
2-2-2 θ 马达的更换
更换马达之后,需要重新输入有关轴原点的 MS 参数。
(输入项目请参照 2-8 项。)
1 从伺服放大器基板上拆下马达线束。
实施到到 2-1 的第 1)~第 6)步,拆下
贴装头阀托架。
2 先松开 T 皮带轮的止动螺钉(小螺钉
(×2)
3 拆下马达的安装螺钉(带垫片内六角螺
钉(×2拔出皮带轮同时卸下马达。
4 卸下埋头螺钉((×2),拆下 TM
兰盘。
5 装配请按相反的步骤进行。
埋头螺钉涂敷粘结剂 LOCTITE242
后,请以安装扭矩 0.14N m 进行固定。
6 请按以下步骤调整皮带张力。
<皮带张力调整步骤>
θ 马达的 T 链轮前端,用束线箍或皮带等做一个圈,
挂上拉力棒,在拉到 12.7N1.3kgf)的状态下用安装
螺丝固定。
张力计设置值(设计值)
张力计输入值
Weight0.9g/mWidth4.0mmSpan38.2mm
规格值:4.512.5N
θ 马达安装螺丝(2 个)上涂上锁定漆 242 后,拧
紧固定,转矩为 2.3N m
固定 T 皮带轮的固定螺丝时,应注意 θ 马达轴的平部
和皮带轮固定螺丝的方向。
固定螺丝的紧固转矩为 0.5N m
2-2-2-2 θ电动机皮带张力调整
①SM8030312TP
止动螺钉 M3 L=3
③SM1020501SC
埋头螺钉 M2 L=5
40044533
伺服电动机 10W(θ )
②SL6030842TN
带垫片内六角螺栓 M3×8
同步皮带 T
12.7N1.3kgf
装配时,要使 T 链轮与 TM 螺母板
间的空隙为 0.3mm
维修调整要领书
2-6
2-3 激光传感器的更换
更换了 LNC60 之后,需要重新输入机关的 MS 数。
(请参照 2-8 项。)
1 请拔掉插头(编码器、IEEE1394),取下安装螺钉①②3 个),卸下传感器。
2 安装时请按照相反的顺序进行。
安装前,请尽可能除掉粘结在传感器托架部的粘结剂 LOCTITE
安装传感器时,把传感器销插入支架的定位孔,定位后进行固定。
在传感器安装螺丝①②上涂上锁定漆 242 后,用转矩 2.6N m 进行固定。
更换后,请用清洁的回丝等擦拭 LNC60 的激光窗。

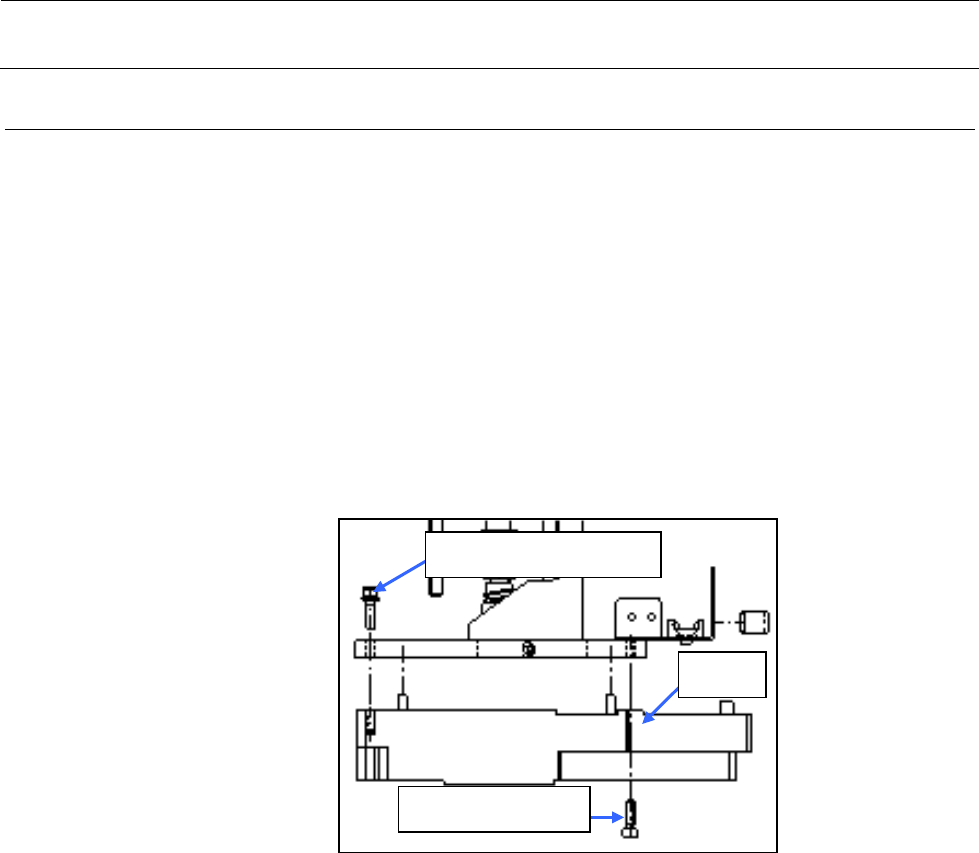

2-3-1 激光传感器的安装位置
SL6041692TN
带垫片内六角螺栓 M4×16
SM6041402TN
内六角螺栓 M4×14
40045547
LNC60
