维修调整要领书
3-1
第3章 贴装头周边部件
3-1 电磁阀零件的更换
降低主体的原压力，进行更换。

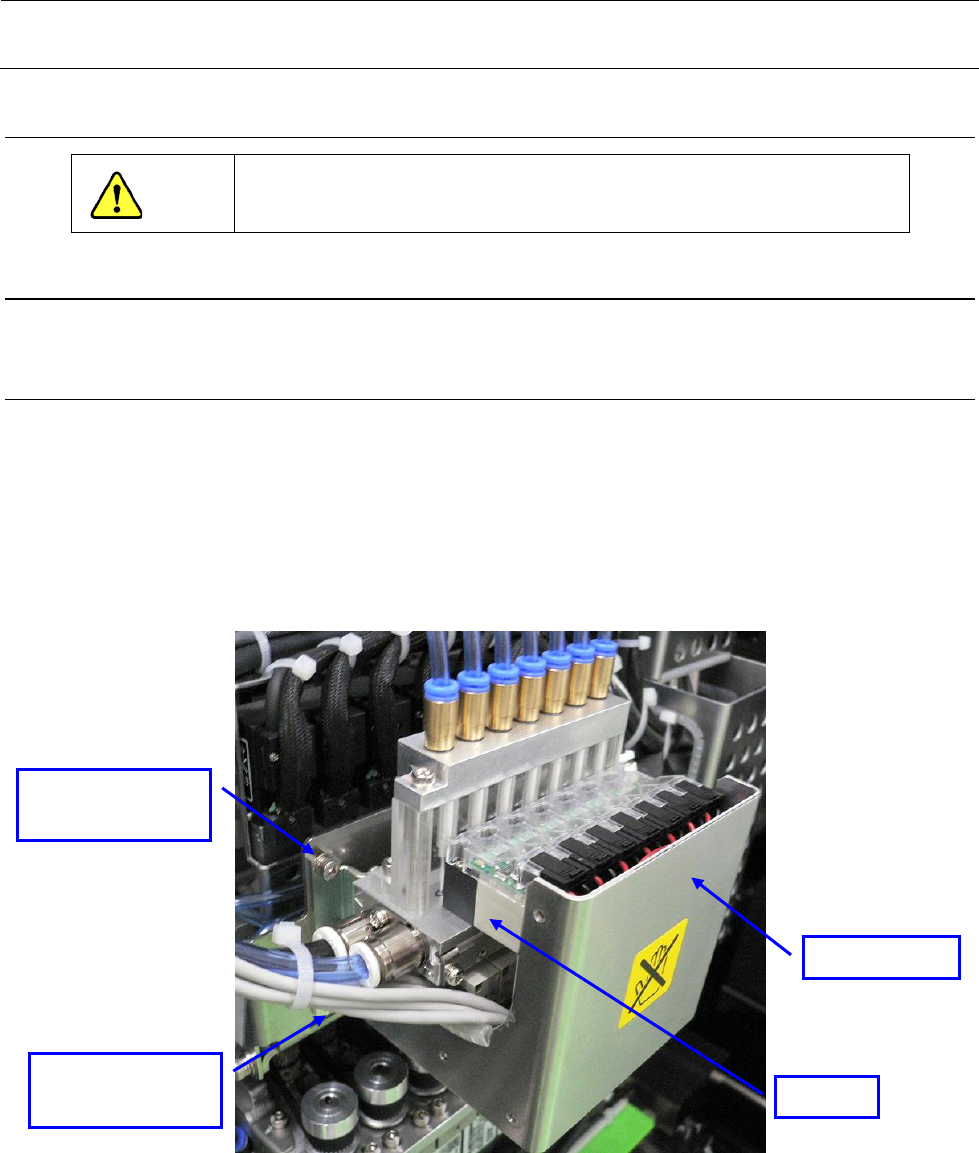

3-1-1 电磁阀的更换
1） 拆下②带垫片内六角螺栓（×4），卸下贴装头护罩。
2） 先拆下③带垫片内六角螺栓（×2）、扎线、空气软管，再拆卸电磁阀主体。
3） 拆卸电磁阀。（注意不要弄丢电磁阀背面的垫圈）
4） 装配请按相反的步骤进行。
5） 更换后请用手动控制贴装头真空 ON/OFF 的方式进行确认。
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
③ 带垫片内六角
螺栓（×2）
② 带垫片内六角
螺栓（×4）
贴装头护罩
电磁阀
维修调整要领书
3-2

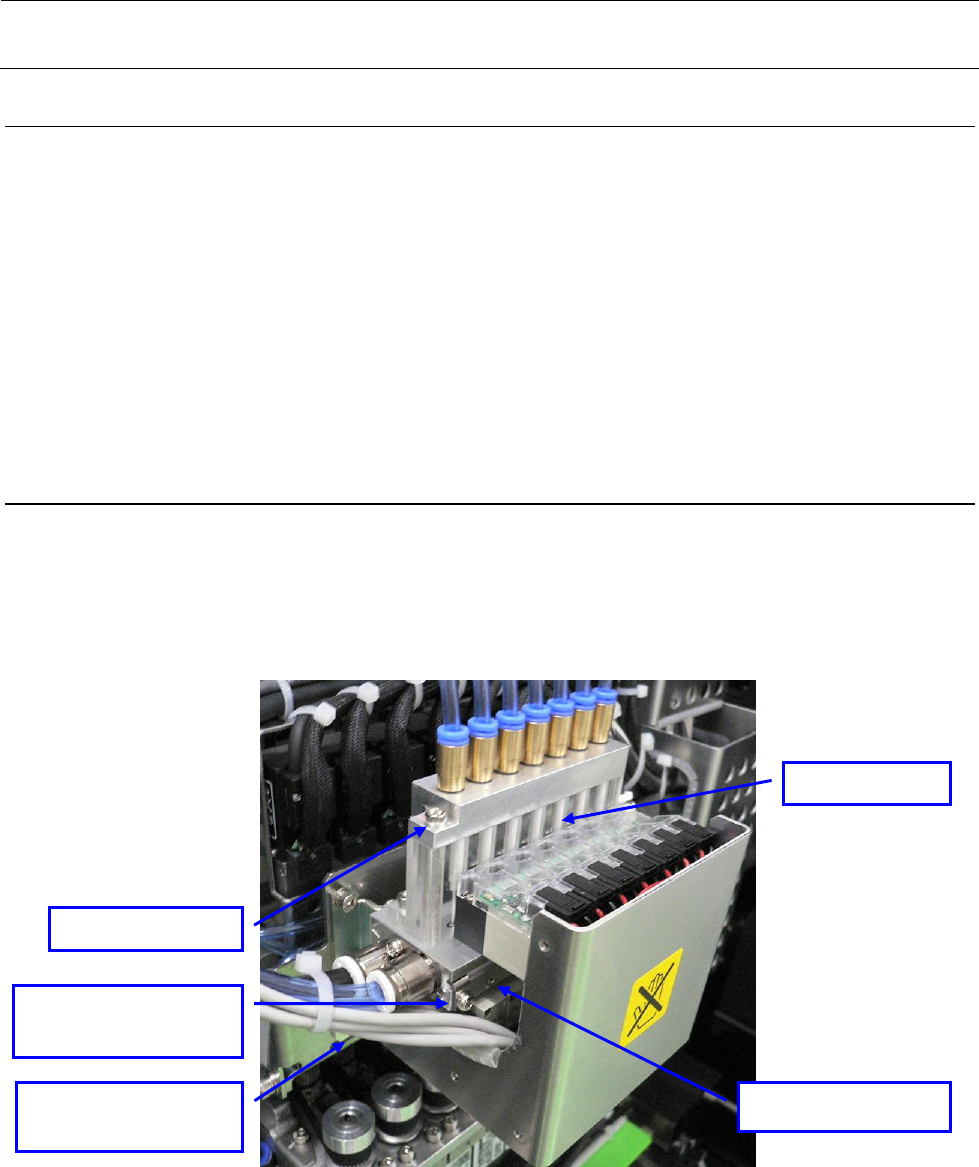

3-1-2 过滤器的更换
・贴装头过滤器的更换
1） 按照 3-1-1 的 1）操作顺序卸下贴装头左盖。
2） 先拆卸① cap（×2），再拆卸过滤器箱 U。
（过滤器箱 U 下面有 O 形环。注意不要弄丢。）
3） 取出过滤器并进行更换。
4） 装配请按相反的步骤进行。
5） 更换后请用手动控制贴装头真空 ON/OFF 的方式进行确认。
3-1-3 大气开放用过滤器的更换
1） 按照 3-1-1 的 1）操作顺序卸下贴装头护罩。
2） 拧松③带垫片内六角螺栓（×2），然后拆卸大气开放用过滤器。
（只要拧松带垫片内六角螺栓就可以拆下过滤器）
3） 装配请按相反的步骤进行。
※ ③带垫片内六角螺栓（2 个）是电磁阀的附属品。
①cap （×2）
贴装头过滤器
③带垫片内六角螺栓
（×2）
②带垫片内六角螺栓
（×4）
大气开放用过滤器
维修调整要领书
3-3

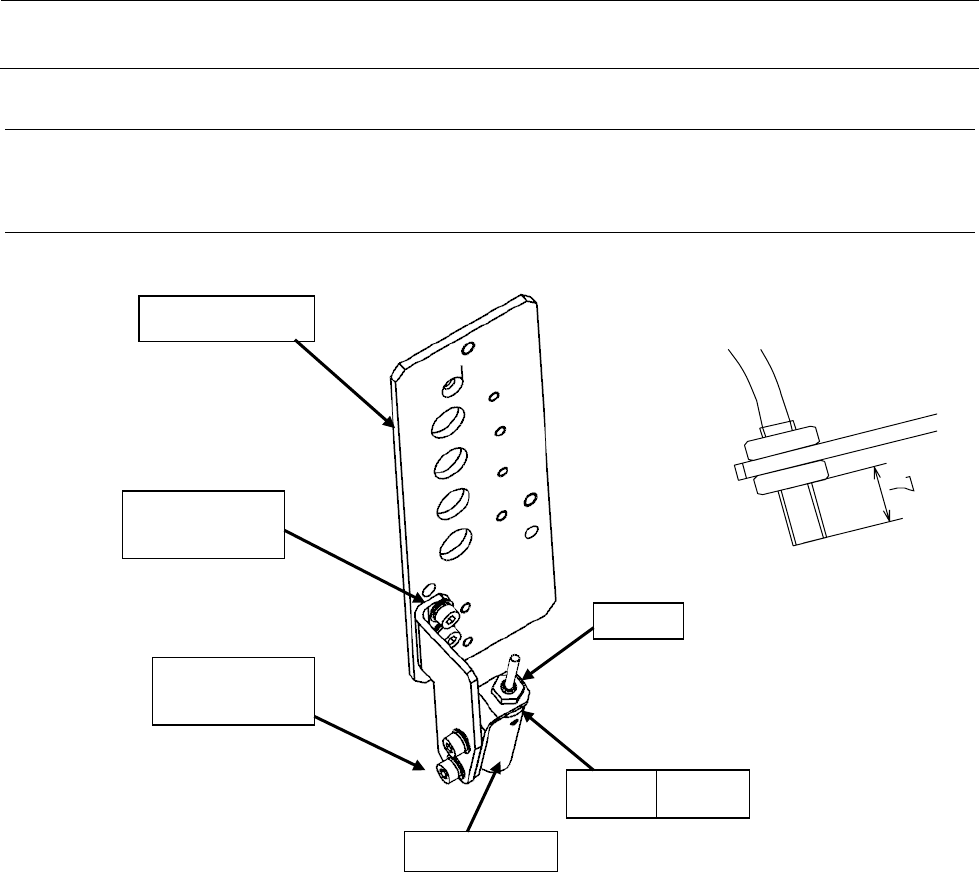

3-2 坏标记传感器的更换（选购品）
3-2-1 传感器部
光纤请使用附属的螺母、垫片，固定为图示的尺寸后，装上镜头。
图 3-2-1-1 坏板标记传感器的更换
CAMERA_BR_
M3
×6
带垫片内六角
螺栓
cap（×2）
垫片
螺母
光纤
镜头
M3
×5
带垫片内六角
螺栓
cap（×2）
螺母
