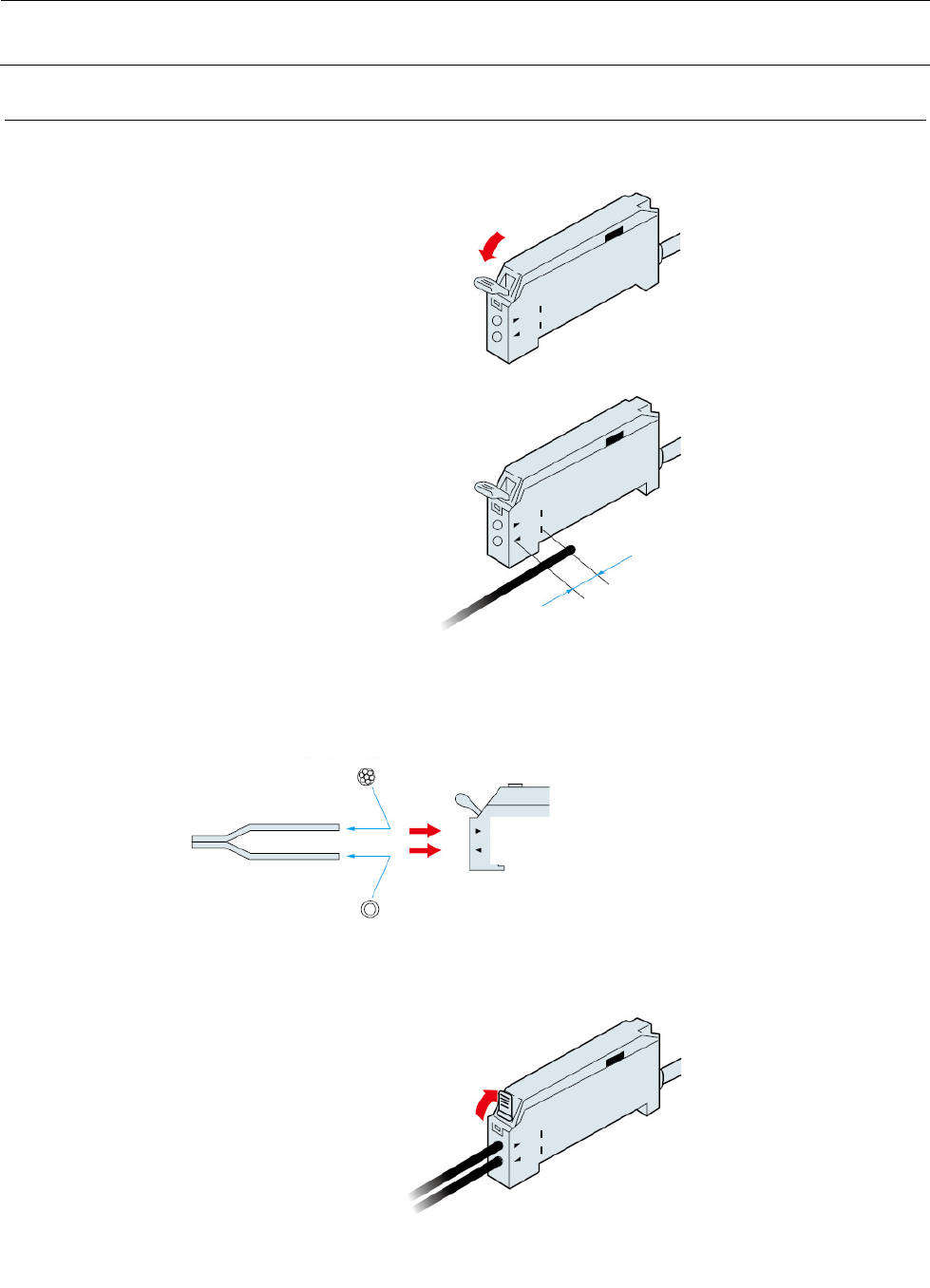

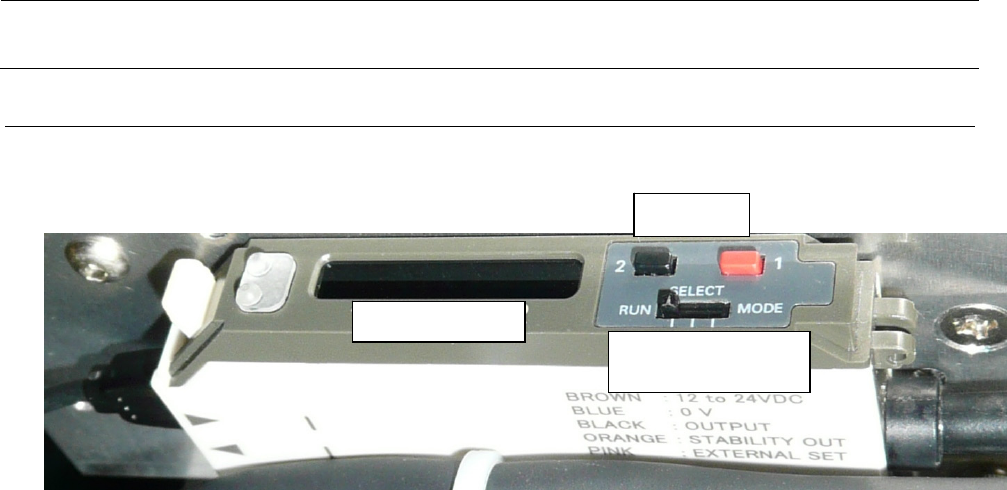

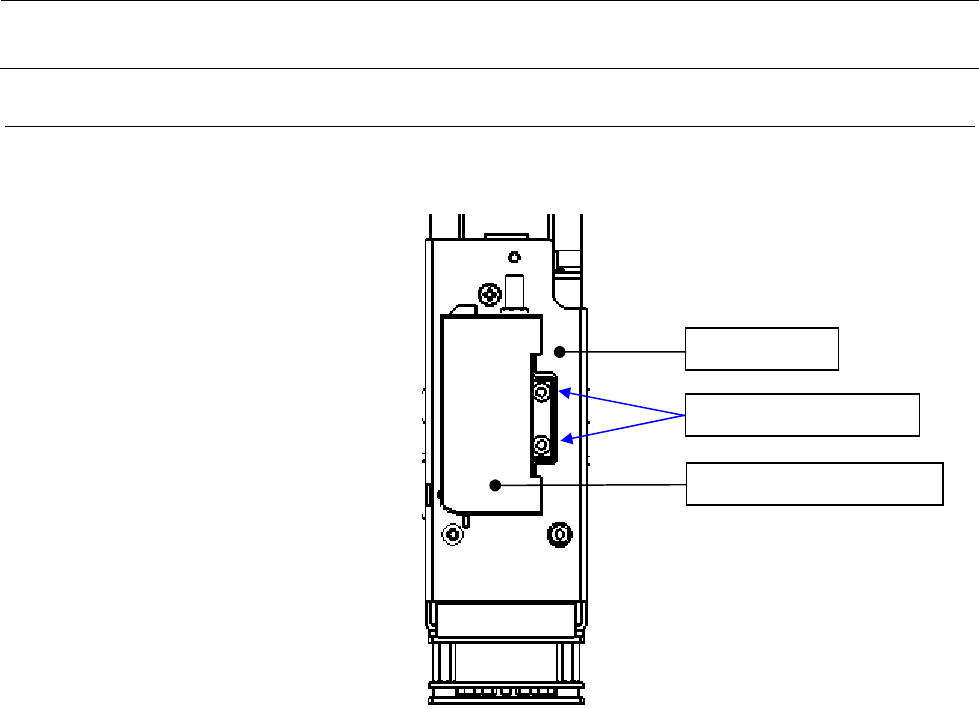

维修调整要领书 3-6 3-2-4 光纤装置往放大器的安装 图 3-2-4-1 光纤装置的安装 1. 打开盖子，解除简易固定杆。 插入光纤单元的长度约 13mm 2. 将光纤单元插入顶到头。 为了防止 光纤单元插入不良， 在箱子侧面有 长度做位置标记，请照该标尺插 入。 在受光方面插入复式芯的光纤，在发光方面插入单芯的光纤 复式芯的光纤 单芯的光纤 受光方面 发 光 方面 3. 抬起操纵简易固定杆。
