维修调整要领书 3-10 3-4-2 伺服放大器基板的更换 图 3-4-2-1 伺服放大器基板的更换 注） 更换伺服放大器基板后，请进行回转式开关的设置。 （参照 QA 表 E03 “Z/θ 轴伺服放大器的轴设置 ” ） SL4030891SC 4轴伺服放大器基板 贴装头 TOP PCB板 SL6032092TN
维修调整要领书
3-9
3-4 贴装头基板的更换
3-4-1 贴装头主基板的更换
1） 先拆下 SL6030892TN（×8），再拆卸贴装头顶部护罩。
2） 先拆下各种插头，然后拆下 SL4030891SC（×9）后拆贴装头主基板。
3） 装配请按相反的步骤进行。
※ 贴装头主基板在出库时都是调整好的，所以不需要进行调整作业。
如有故障，请按照 QA 表 E11 “贴装头真空电平以及温度传感器输出电平”进行检查。

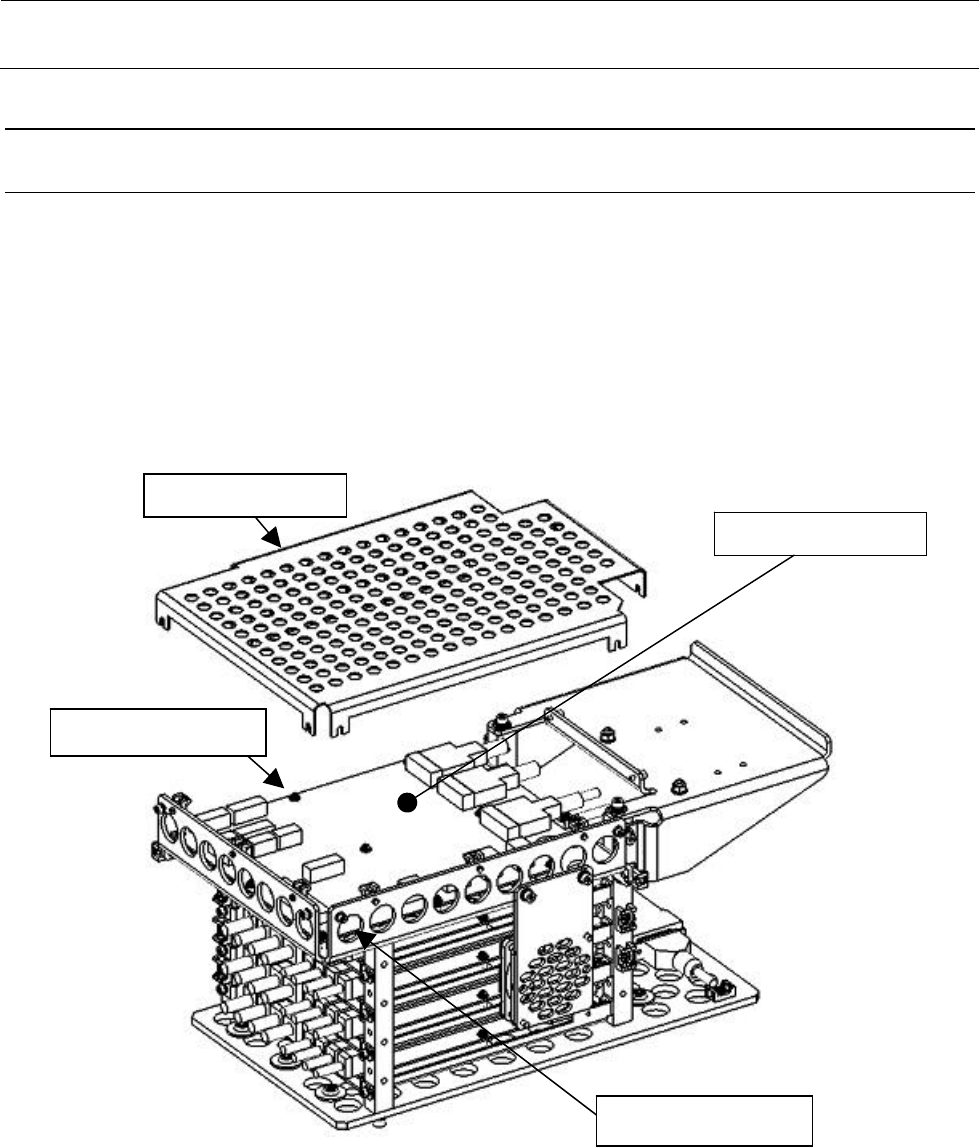

图 3-4-1-1 贴装头主基板的更换
贴装头主基板组件
贴装头顶部护罩
SL4030891SC（×9）
SL6030892TN（×8）
维修调整要领书
3-10
3-4-2 伺服放大器基板的更换

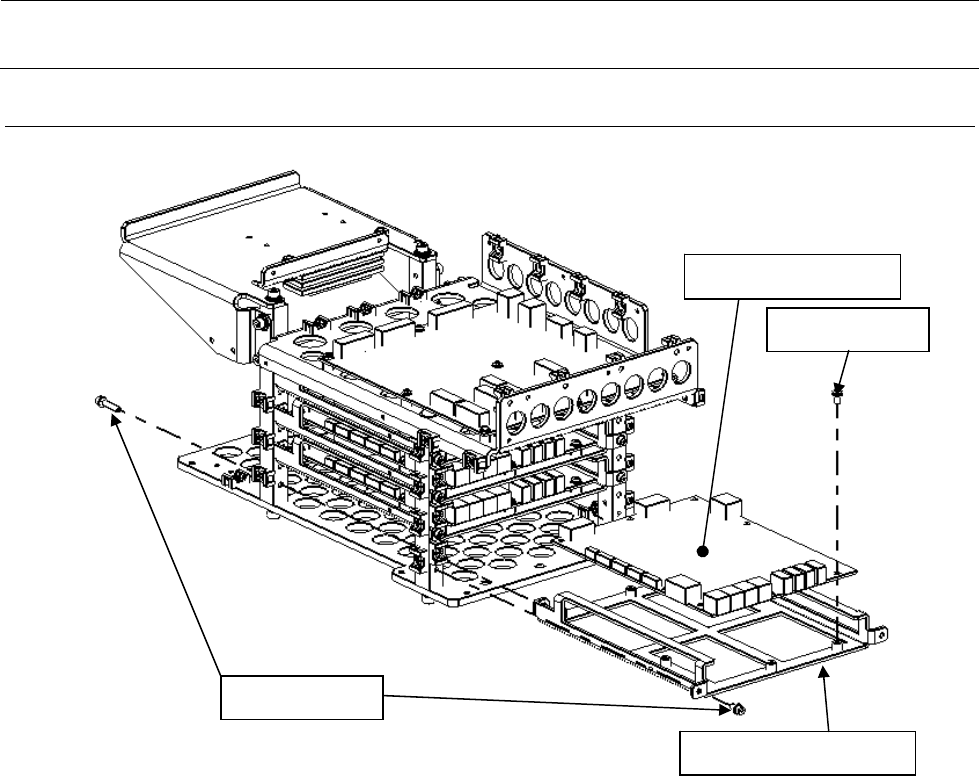

图 3-4-2-1 伺服放大器基板的更换
注） 更换伺服放大器基板后，请进行回转式开关的设置。
（参照 QA 表 E03 “Z/θ 轴伺服放大器的轴设置”）
SL4030891SC
4轴伺服放大器基板
贴装头 TOP PCB板
SL6032092TN
维修调整要领书
4-1
第4章 OCC 组件
4-1 OCC 组件的更换
1） 请拆下①埋头螺丝②圆头螺丝，卸下摄像机托架。
2） 摄像机组件是以③带垫片内六角螺栓 CAP 固定的。
照明组件是以④带垫片内六角螺栓 CAP 固定的。
拆下连接器类，拆下各个安装螺丝进行更换。
3） 安装时请按相反的步骤进行。（请对③带垫片内六角螺栓 CAP（×2）、④M4 带垫片内六角螺栓
CAP（×2）涂敷 LOCTITE 242 粘结剂）
4） 更换摄像机组件后，请进行焦点调整、MS 参数输入。
更换照明组件后，请进行 OCC 照明的调整。
（参照 4-7 项 更换后的从新调整项目表）

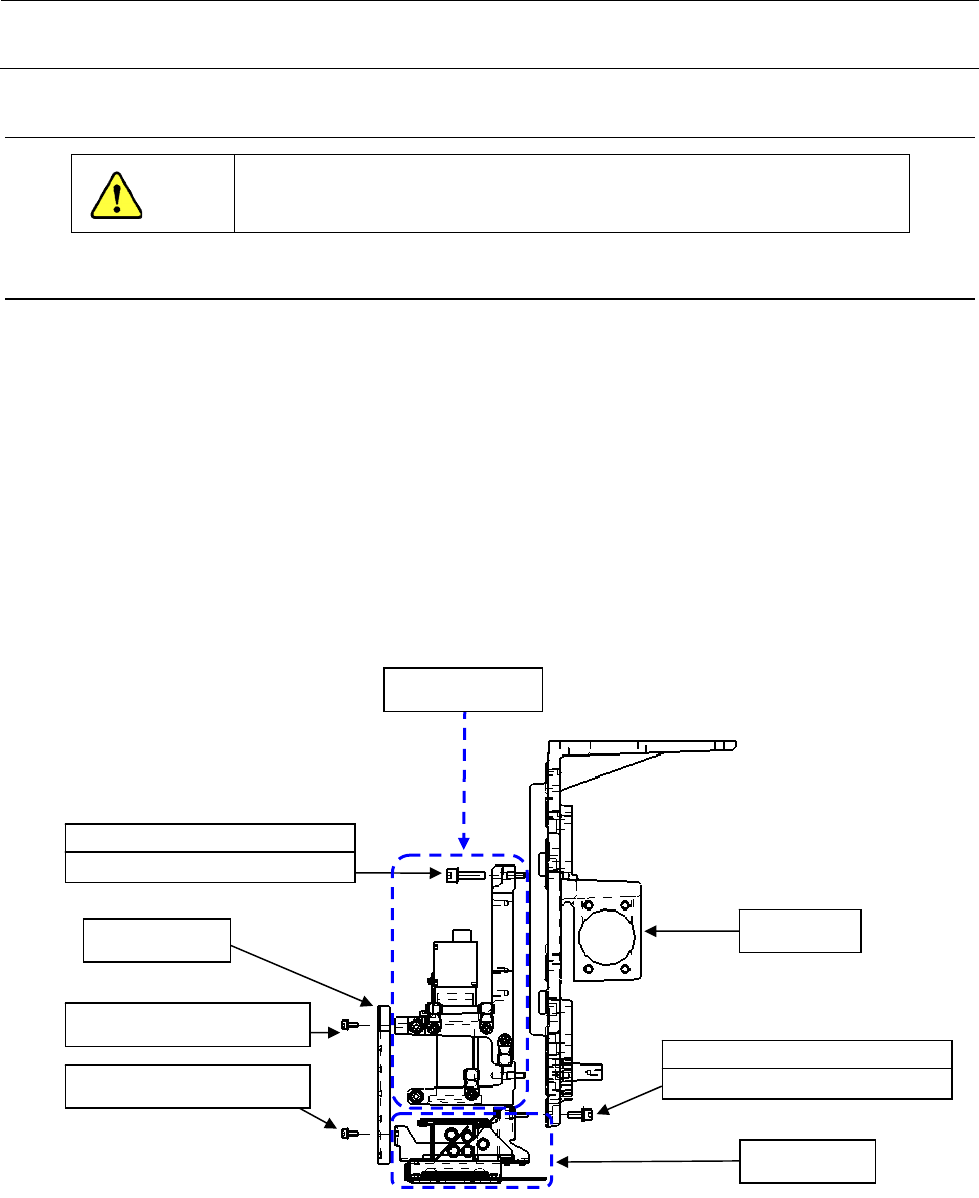

图 4-1-1 OCC 组件
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
照明组件
Head 板
摄像机组件
摄像机托架
④ SL6041292TN
带垫片六角孔螺栓 M4×12
③ SL6052092TN
带垫片六角孔螺栓 M5×20
②SM3030552TN（×2）
①SM3030552TN（×1）
