5.9マスターデータの作成
5.9 マスターデータの作成
•
使用可能文字
a ～ z 小文字アルファベット
A ～ Z 大文字アルファベット
0 ～ 9 数字
•
記号の使用可能文字
! イクスクラメーション
# いげた
$ ダラス
% パーセント
& アンパサンド
( 左小括弧
) 右小括弧
+ プラス
= イコール
@ アットマーク
[ 左大括弧
] 右大括弧
^ ハット
_ アンダーバー
` 逆クォート
{ 左中括弧
} 右中括弧
~ チルダ
- ハイフン
. ピリオド
ノート
スペースは使用不可です。
•
禁止ファイル名
CON
AUX
COMn(n は 1～9)
LPTn(n は 1～9)
PRN
NUL
CLOCK$
37-1
Tg1109-ID-SO
•
マスターデータの作成手順
手順
(1) [ ファイル ] メニューの [ 名前を付けて保存 ] を選択すると、“マ
スターデータ作成”画面が表示されます。
Fig.24“マスターデータ作成”画面
(2) CAD データに表裏の情報がある場合、保存面を“両面”、“表”、
“裏”、“指定なし”から選択します。
(3) 選択した面に応じて、パス、ファイル名を設定します。
(4) [OK] ボタンを選択すると、マスターデータが生成されます。
すでに同じ名前のマスターデータが保存されている場合は、“確
認”画面が表示され、上書きする、上書きしないが選択可能です。
Fig. 25
1007-001
5.9マスターデータの作成
38
Tg1109-ID-SO
5.10未登録部品 ID の確認
未登録の部品 ID が存在する場合、未登録部品 ID の確認とテキスト
ファイルへの書出しを行うことが可能です。
操作手順
手順
(1) [ 表示 ] メニューの [ 未登録部品 ID 一覧 ] を選択すると、部品
ライブラリに登録されていない部品の一覧が表示されます。

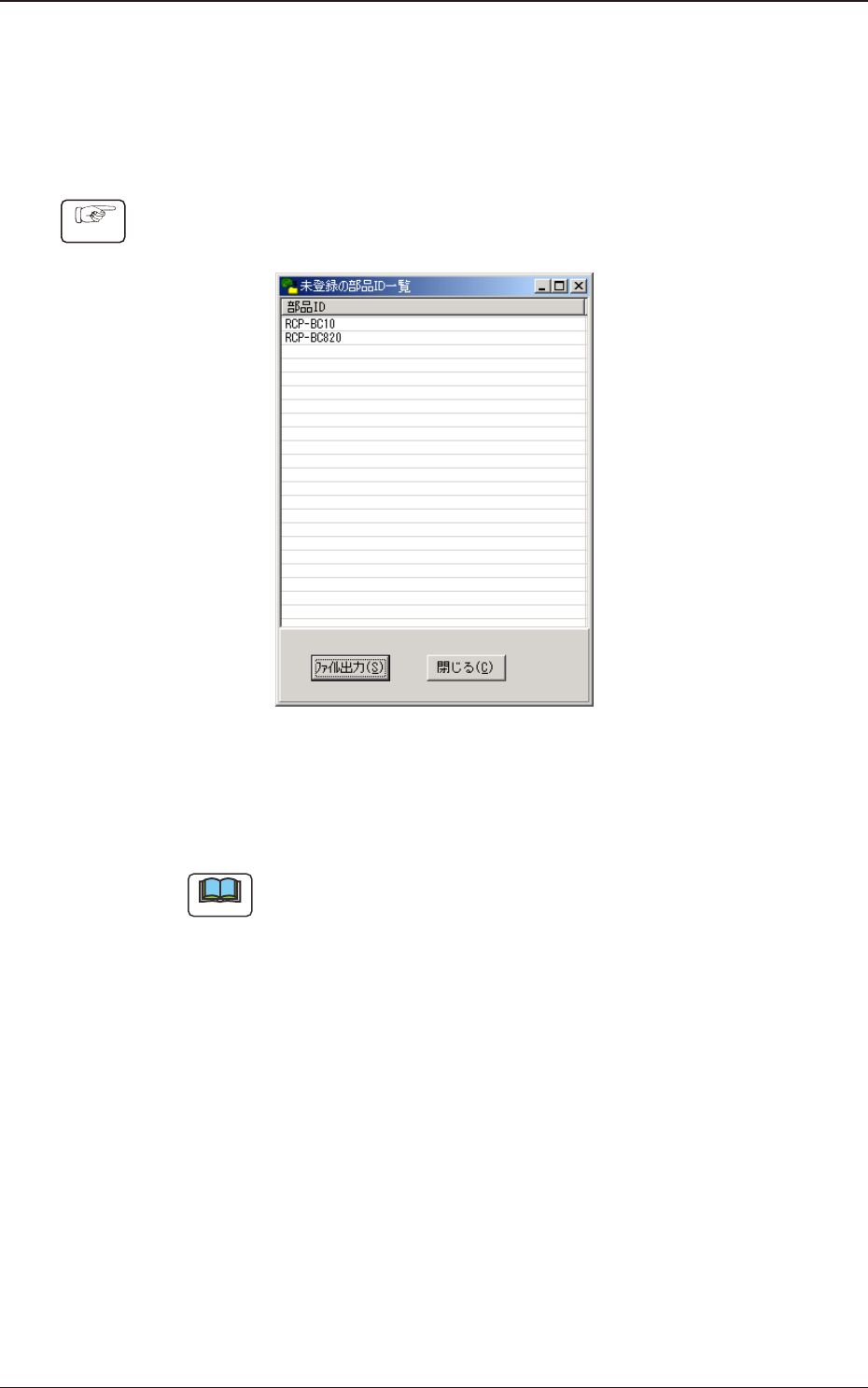

Fig. 26
(2) [ ファイル出力 ] ボタンを選択すると、テキストファイルに出力
することができます。
ノート
書出したマスターデータを複数生産機種ラインバランスソフ
ト（オプション）で処理する前に、NT-100 システムソフト（オ
プション）を使用して、部品 ID を登録してください。
