43 Tg1 109-ID-SO 10.複数行で構成された CAD データ変換設定例 1009-004 10. 複数行で構成された CAD データ変換設定例 1 2 3 4 5 6 7 8 ;X,Y ;Z,ID 00026500 00018850 180000 81130-17120730 00036500 00028850 180000 81130-17120730 00046500 00038850 180000 81130-1…
42
Tg1109-ID-SO
1009-005
9.1 行で構成された固定長 CAD データ変換設定例
9. 1 行で構成された固定長 CAD データ変換設定例
1
2
3
4
5
6
7
8
9
;X,Y,Z,ID
00026500 00018850 180000 81130-17120730
00036500 00028850 180000 81130-17120730
00046500 00038850 180000 81130-17120730
00056500 00048850 180000 81130-17120730
00066500 00058850 180000 81130-17120730
00076500 00068850 180000 81130-17120730
00086500 00078850 180000 81130-17120730
00096500 00088850 180000 81130-17120730
コメント行
部品配置データ
1行で1つの
装着データ
コメントに「;」を設定
部品IDに「行:1 / 開始位置:26 / 文字数:14」を設定
Y座標に「行:1 / 開始位置:10 / 文字数:8」を設定
1データの行数に
「1」を設定
装着データ開始行に「2」を設定
X座標に「行:1 / 開始位置:1 / 文字数:8」を設定
装着角度に「行:1 / 開始位置:19 / 文字数:6」を設定
1 10 19 26
Fig. 31
43
Tg1109-ID-SO

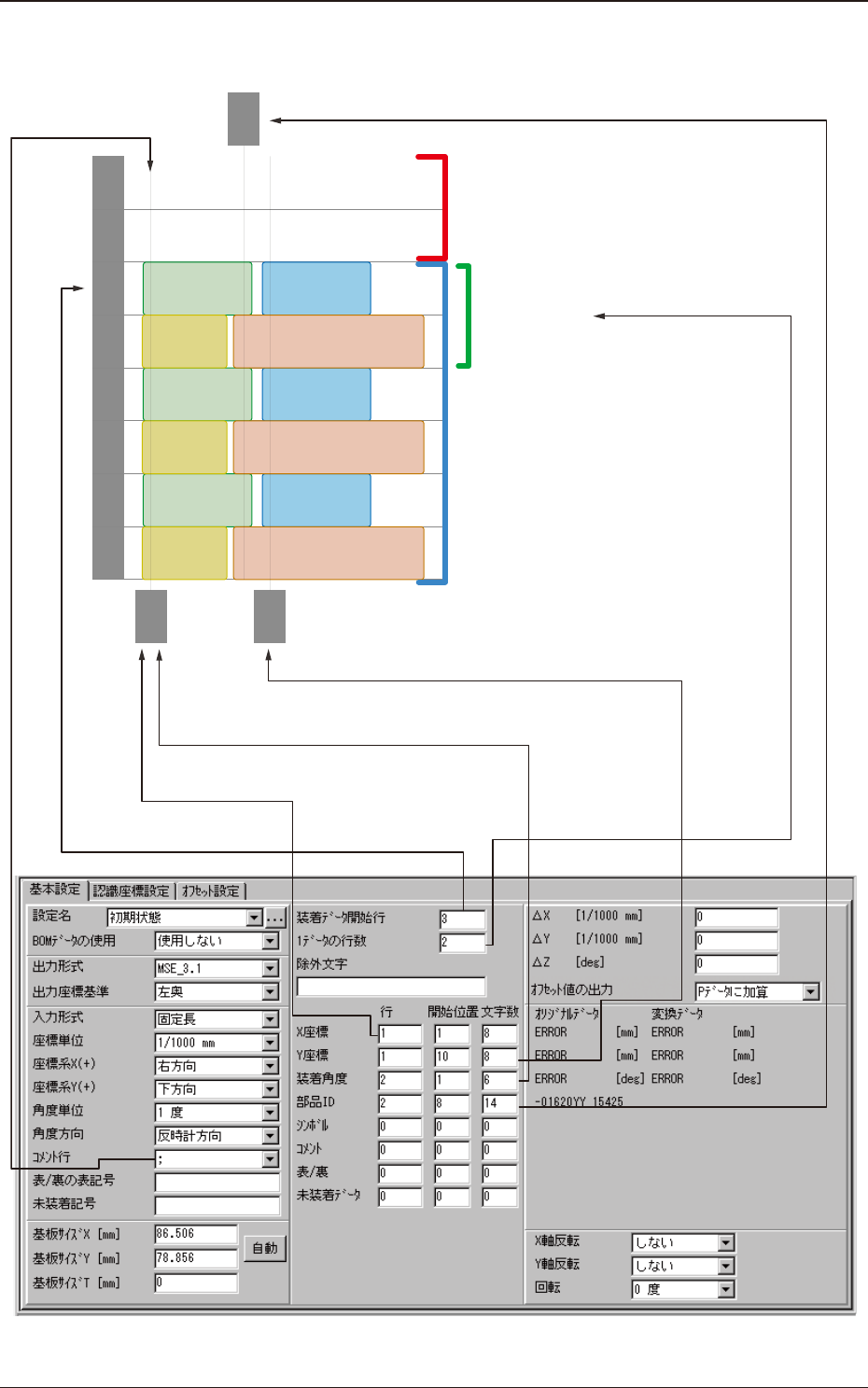

10.複数行で構成された CAD データ変換設定例
1009-004
10.複数行で構成された CAD データ変換設定例
1
2
3
4
5
6
7
8
;X,Y
;Z,ID
00026500 00018850
180000 81130-17120730
00036500 00028850
180000 81130-17120730
00046500 00038850
180000 81130-17120730
コメント行
部品配置データ
2行で1つの
装着データ
コメントに「;」を設定
部品IDに「行:2 / 開始位置:8 / 文字数:14」を設定
Y座標に「行:1 / 開始位置:10 / 文字数:8」を設定
1データの行数に
「2」を設定
装着データ開始行に「3」を設定
X座標に「行:1 / 開始位置:1 / 文字数:8」を設定
装着角度に「行:2 / 開始位置:1 / 文字数:6」を設定
1 10
8
Fig. 32
44
Tg1109-ID-SO
11.バージョン情報の確認
1009-008
11.バージョン情報の確認

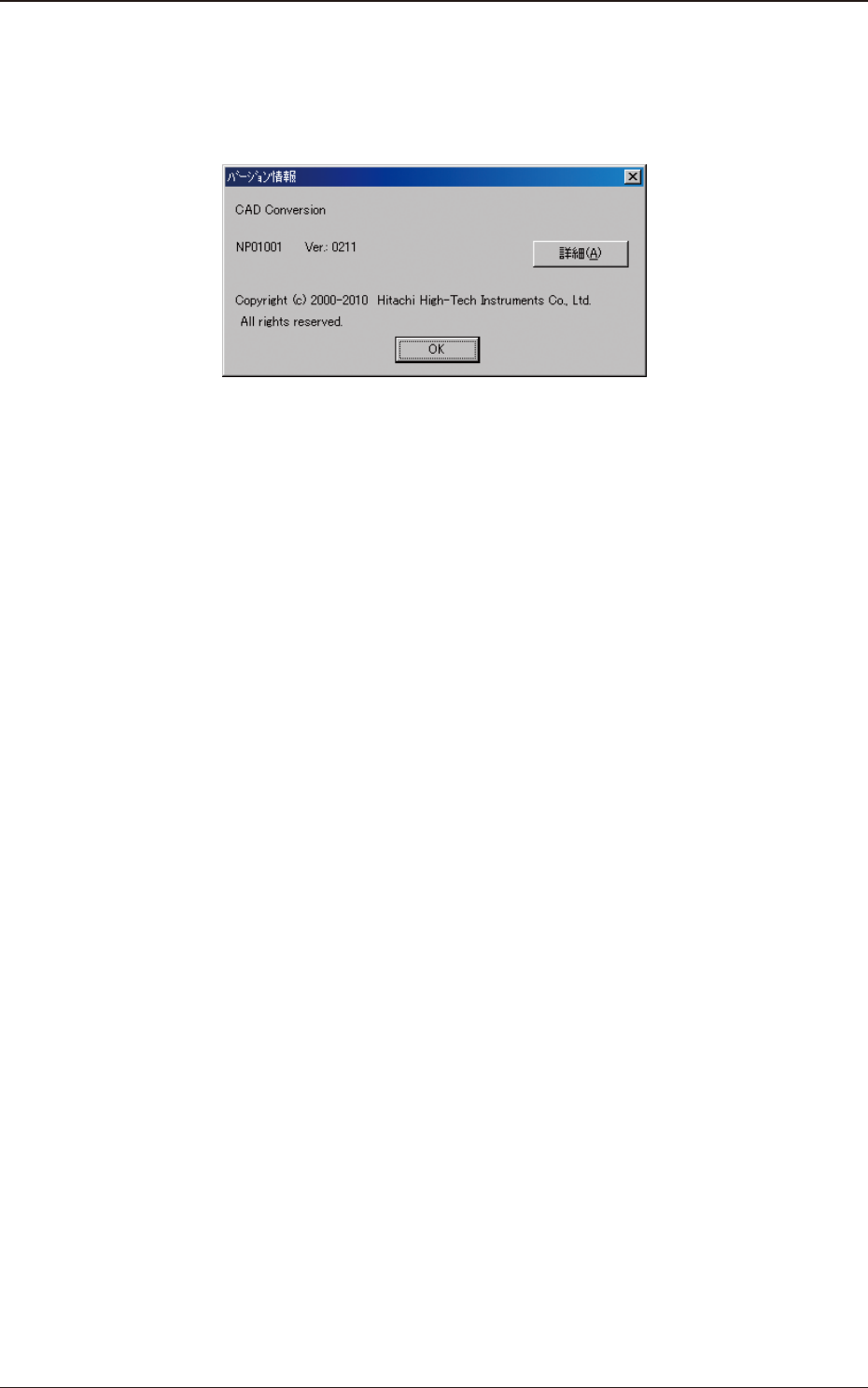

[ ヘルプ ] メニューの [ バージョン情報 ] を選択すると、“バージョ
ン情報”画面が表示されます。
Fig. 33
