44
Tg1109-ID-SO
11.バージョン情報の確認
1009-008
11.バージョン情報の確認
[ ヘルプ ] メニューの [ バージョン情報 ] を選択すると、“バージョ
ン情報”画面が表示されます。
Fig. 33
45
Tg1109-ID-SO
12.未装着部品 ID データ編集
1009-007
12.未装着部品 ID データ編集

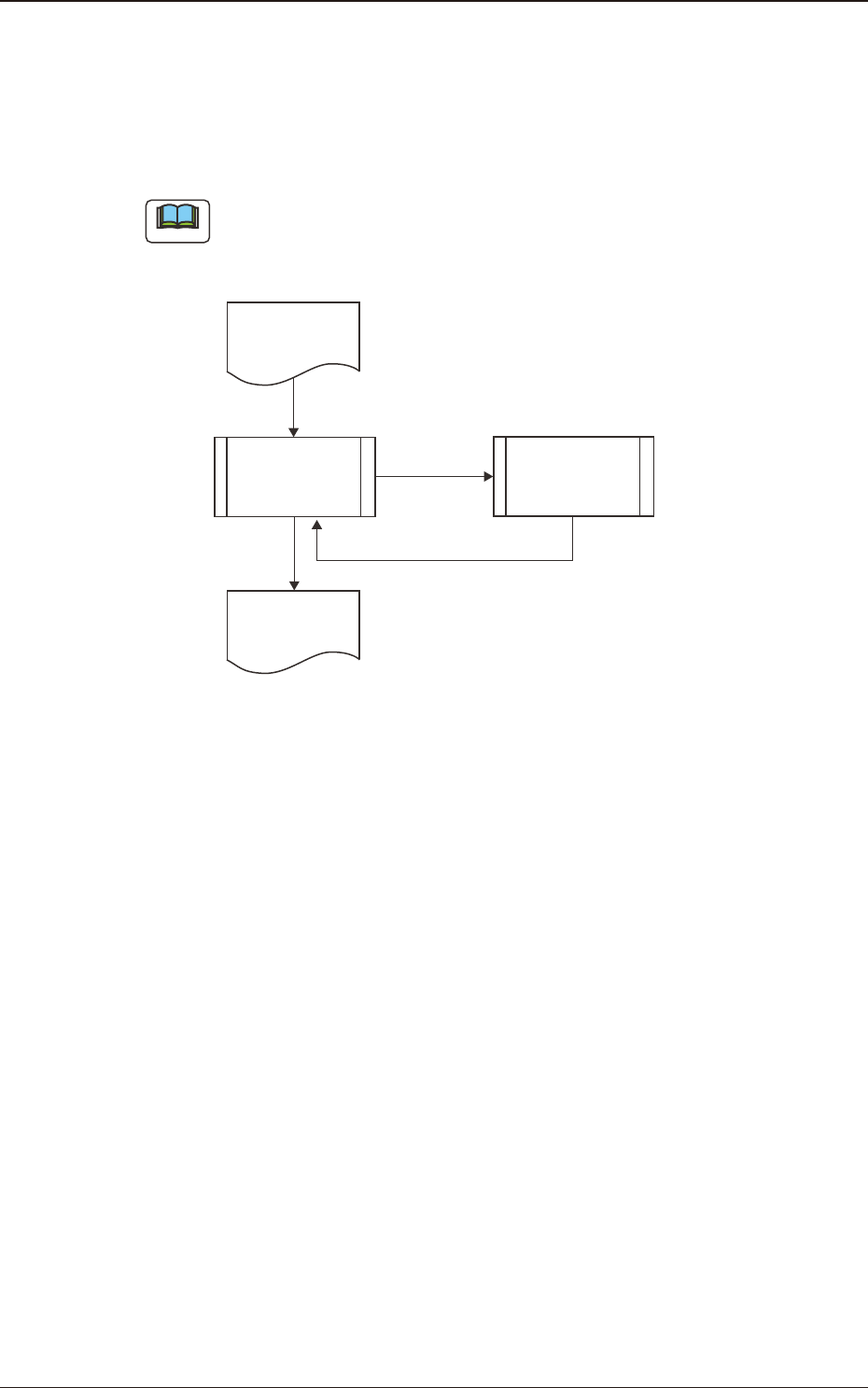

12.1新規データ作成フローチャート
未装着とする部品 ID の登録を行います。
ノート
未装着として登録された部品 ID を使用する装着データは、マス
ターデータ作成時、コントロールコード“S”( 未装着 ) が設定さ
れます。
CADデータ
CAD変換ソフト
未装着部品ID
データ編集
呼出し
編集内容を反映
マスターデータ
Fig.52関連図
46
Tg1109-ID-SO
12.2未装着部品 ID データ編集ソフトの起動
1009-007
12.2未装着部品 ID データ編集ソフトの起動
メイン画面で、[ ツール (T)] - [ 未装着部品 ID データ編集 (S)] を
選択します。
[1]
[2]
[3]
[4]

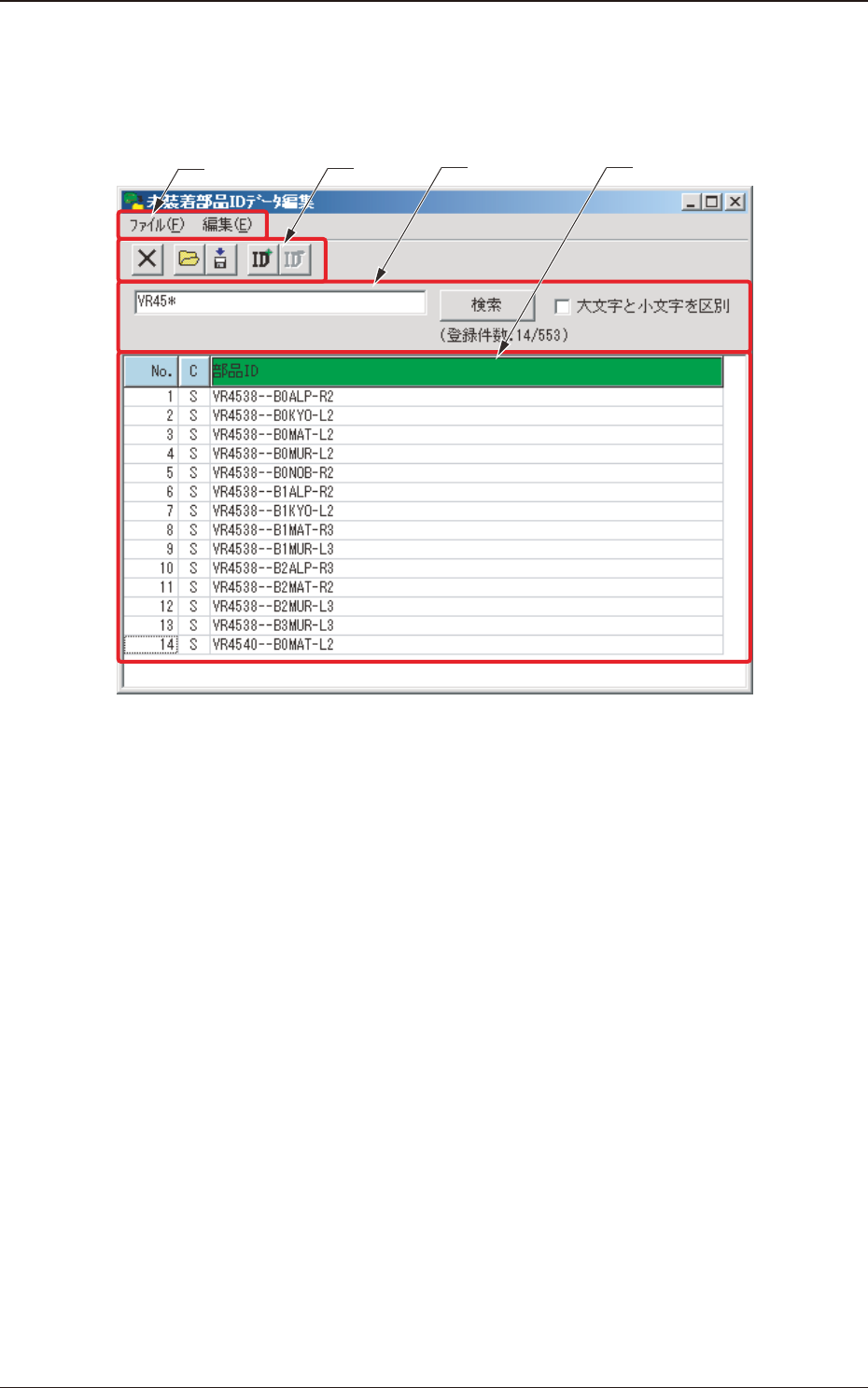

Fig.53未装着部品データ編集メイン画面
[1]メニューバー
メニューバーには、操作を行うためのコマンドを機能別に分類
したメニューが並んでいます。
メニューを押すと、そのメニューに含まれるコマンドの一覧が
プルダウン表示されます。
[2]ツールバー
よく使用するコマンドがアイコンとして配置されています。
