56
Tg1109-ID-SO
13.1マスターデータ編集ソフトの起動

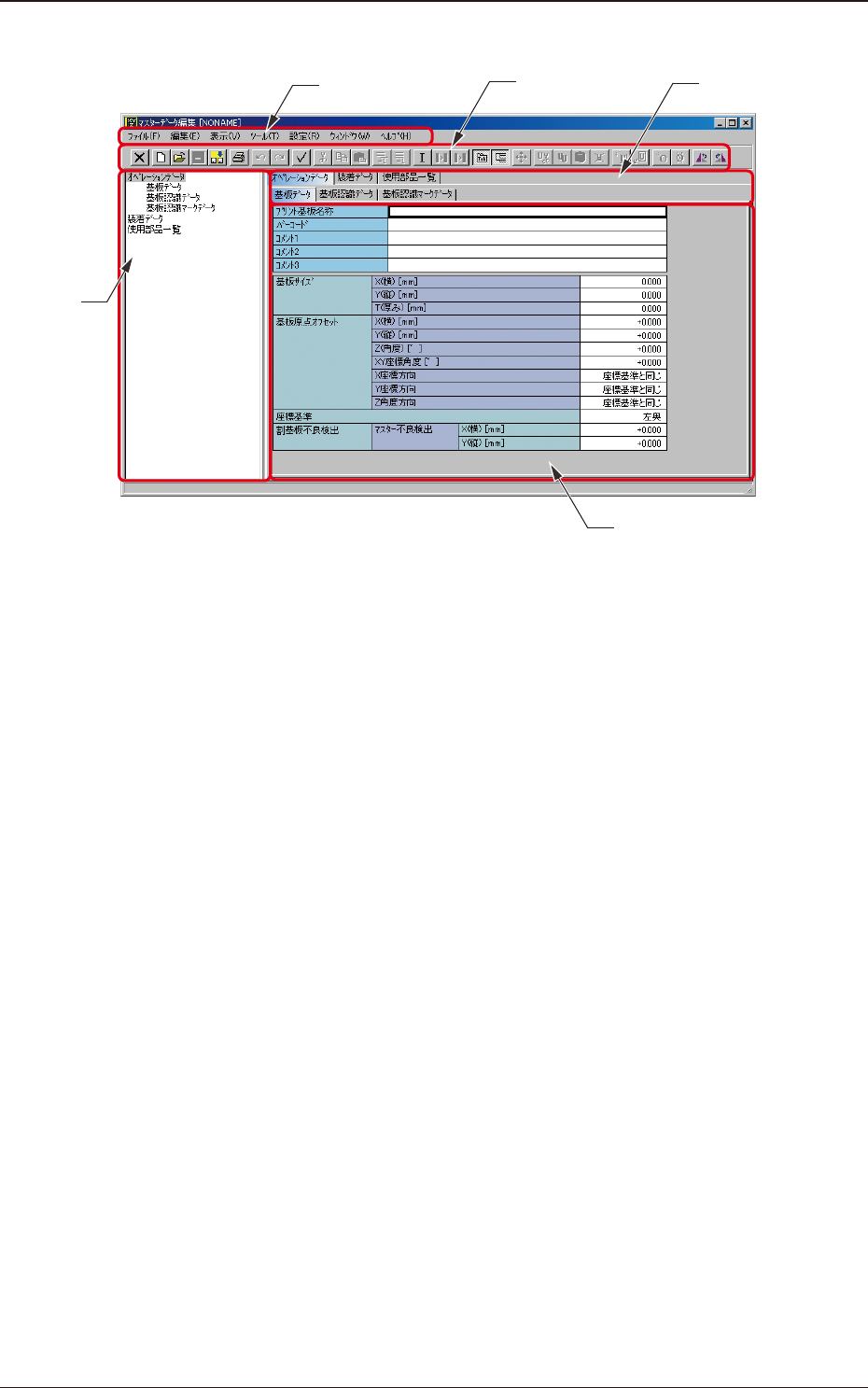

ファイルを選択すると、マスターデータ編集ソフトが表示されます。
[1]
[2]
[4]
[3]
[5]
Fig. 36
[1]メニューバー
メニューバーには、操作を行うためのコマンドを機能別に分類
したメニューが並んでいます。
メニューを押すと、そのメニューに含まれるコマンドの一覧が
プルダウン表示されます。
[2]ツールバー
よく使用するコマンドがアイコンとして配置されています。
[3]データ選択ツリー
データ選択ツリーには、現在選択可能な画面のタイトルがツリー
形式で表示されています。
表示したい画面のタイトルをクリックすると、編集画面が切替
ります。
[4]データ選択タブ
データ選択タブには、現在選択可能な画面のタイトルがタブ形
式で表示されています。
表示したい画面のタイトルをクリックすると、編集画面が切替
ります。
[5]編集画面
現在選択しているマスターデータのデータ編集を行います。
1009-008
57
Tg1109-ID-SO
13.2メニューバーとツールバー
1009-007
13.2メニューバーとツールバー
マスターデータ編集ソフトで使用するメニューとツールバーを説明
します。
コンテキストメニューの欄に○のある機能は、編集画面で右クリッ
クすると表示されるコンテキストメニューからも呼び出せる機能で
す。

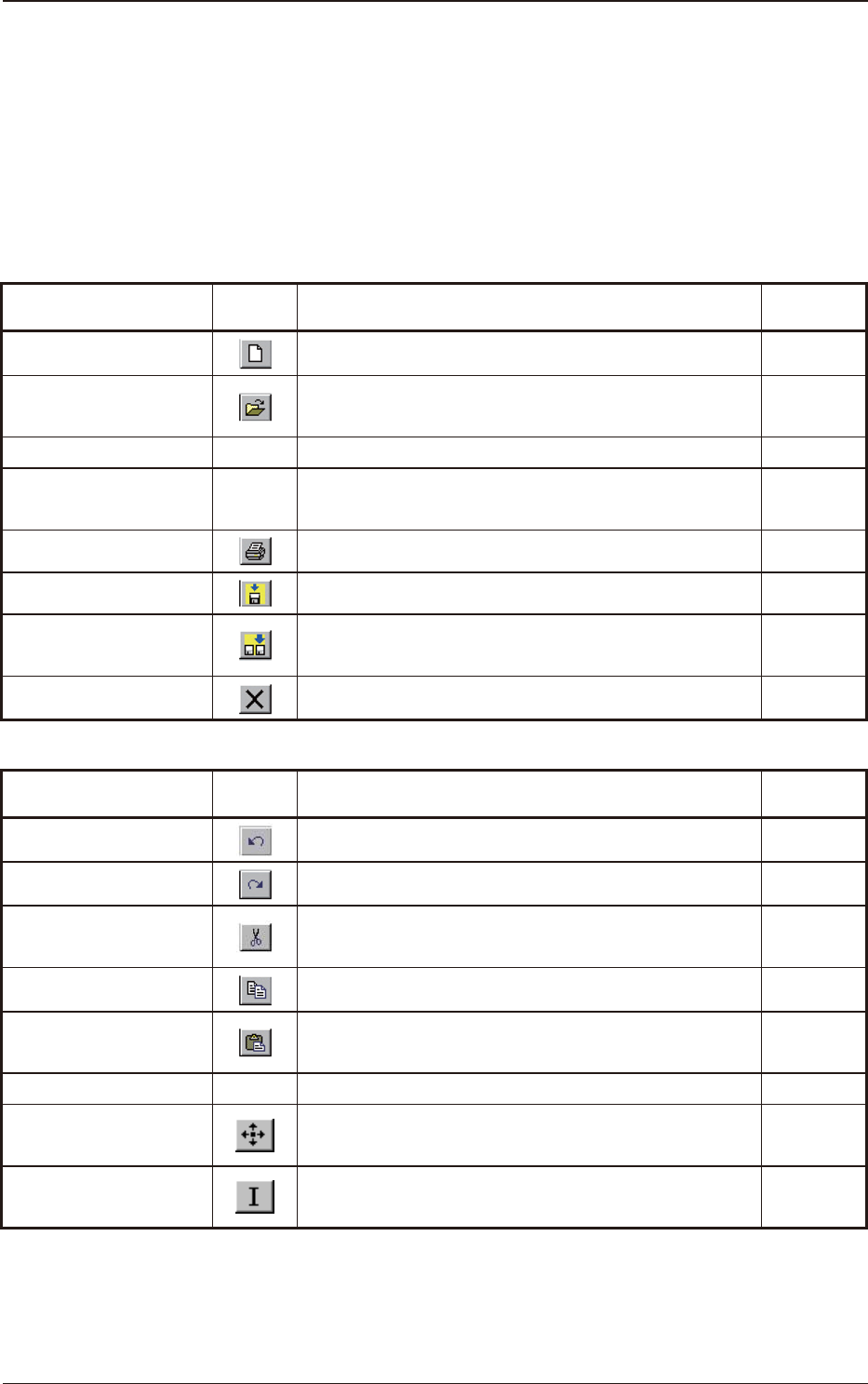

< ファイル (F)> Table9
メニュー
アイコン
機能
コンテキスト
メニュー
新規作成 (N) 新規ファイルを作成します。
開く (O)...
既存のファイルを開くダイアログが表示されま
す。
すべて閉じる (L) 現在開いているすべてのファイルを閉じます。
プリンタの設定
(E)...
プリンタの設定を行います。
印刷 (P)...
印刷を行います。
上書き保存 (S)
作業中のファイルを上書き保存します。
名前をつけて保存
(A)...
作業中のファイルに名前をつけて保存します。
終了 (X)
マスターデータ編集ソフトを終了します。
< 編集 (E)> Table.10
メニュー
アイコン
機能
コンテキスト
メニュー
元に戻す (U) 現在行った処理の 1 つ前の状態に戻します。
○
やり直し (R)
元に戻した処理を再び実行します。
○
切り取り (T)
選択したデータを切取り、クリップボードに保存
します。
○
コピー (Y)
選択したデータをクリッフボードに保存します。
○
貼り付け (P)
クリップボードに保存されたデータを貼付けま
す。
○
削除 (D) 選択したデータを削除します。
オフセット値入力 (V)
P データをまとめてオフセットさせることができ
ます。
○
初期化 (Z)
カーソルの位置または選択範囲を初期値に戻しま
す。
58
Tg1109-ID-SO
13.2メニューバーとツールバー
1009-007
< 編集 (E)> Table.10-1
メニュー
アイコン
機能
コンテキスト
メニュー
フィル (I) 選択範囲内の一番上のデータで、選択範囲内の内
容を統一します。
選択範囲内の一番下のデータで、選択範囲内の内
容を統一します。
1 行追加 (A)
装着データ編集画面上で、データの末尾にデータ
を 1 行追加します。
○
1 行挿入 (S)
装着データ編集画面上で、カーソル位置にデータ
を 1 行挿入します。
○
検索 (C)... データの検索を行います。
置換 (L)... データの置換えを行います。
ユニットの編集 (N) ユニットの切取り、コピー、貼付け、削除、追加、
挿入を行います。
O データの編集 (O) O データの追加、削除を行います。
基板 90 度左回転
表示しているパターンプログラム上に設定されて
いる基板を左に 90 度回転させます。
基板 90 度右回転
表示しているパターンプログラム上に設定されて
いる基板を右に 90 度回転させます。
チェック (H)
マスターデータのデータ内容をチェックします。
<O データの編集サブメニュー > Table.11
メニュー
アイコン
機能
コンテキスト
メニュー
O データの追加 (O) O データの編集ページを追加します。 ○
O データの削除 (E) O データの編集ページを削除します。 ○
< 表示 (V)> Table.12
メニュー
アイコン
機能
コンテキスト
メニュー
単位 (U) 座標、長さ単位の表示を変更します。
データ選択ツリー
ビュー表示 (H)
画面左側にあるデータ選択用ツリービューの表示
/ 非表示を切替えます。
データ選択タブ表示
(B)
画面上側にあるデータ選択用タブの表示 / 非表示
を切替えます。
基板イメージ表示 (Z) 基板のイメージ表示を行います。
ノート
データ選択ツリービューとデータ選択タブはどちらかが必ず表示さ
れます。両方表示させることは可能ですが、両方非表示にすること
はできません。
