59-2
Tg1109-ID-SO
13.4新規ファイル作成
1009-007
13.4新規ファイル作成
マスターデータを新規作成するには、[ ファイル (F)] メニューの [ 新
規作成 (N)] を選択します。
新規で編集画面が立ち上がります。
ノート
ツールバーのアイコン ( ) からも使用可能です。
13.5既存のファイルを開く
[ ファイル (F)] メニューの [ 開く (O)] を選択すると、ダイアログが
表示されます。
編集を行いたいファイルを選択すると別ウィンドウに編集画面が立
ち上がり、ファイルの内容を編集画面に表示します。
ノート
ツールバーのアイコン ( ) からも使用可能です。
本ソフトウェアでは、以下に示すファイル Ver ( バージョン ) のマ
スターデータを編集することができます。
< マスターデータ編集ソフトで編集可能なファイル Ver 一覧 >
Table.17
データ Ver 拡張子
1.0 mst
2.01 mse
2.1 mse
2.2 mse
2.3 mse
3.0 mse
3.1 mse
3.2 mse
60
Tg1109-ID-SO
13.6データの編集
1009-007

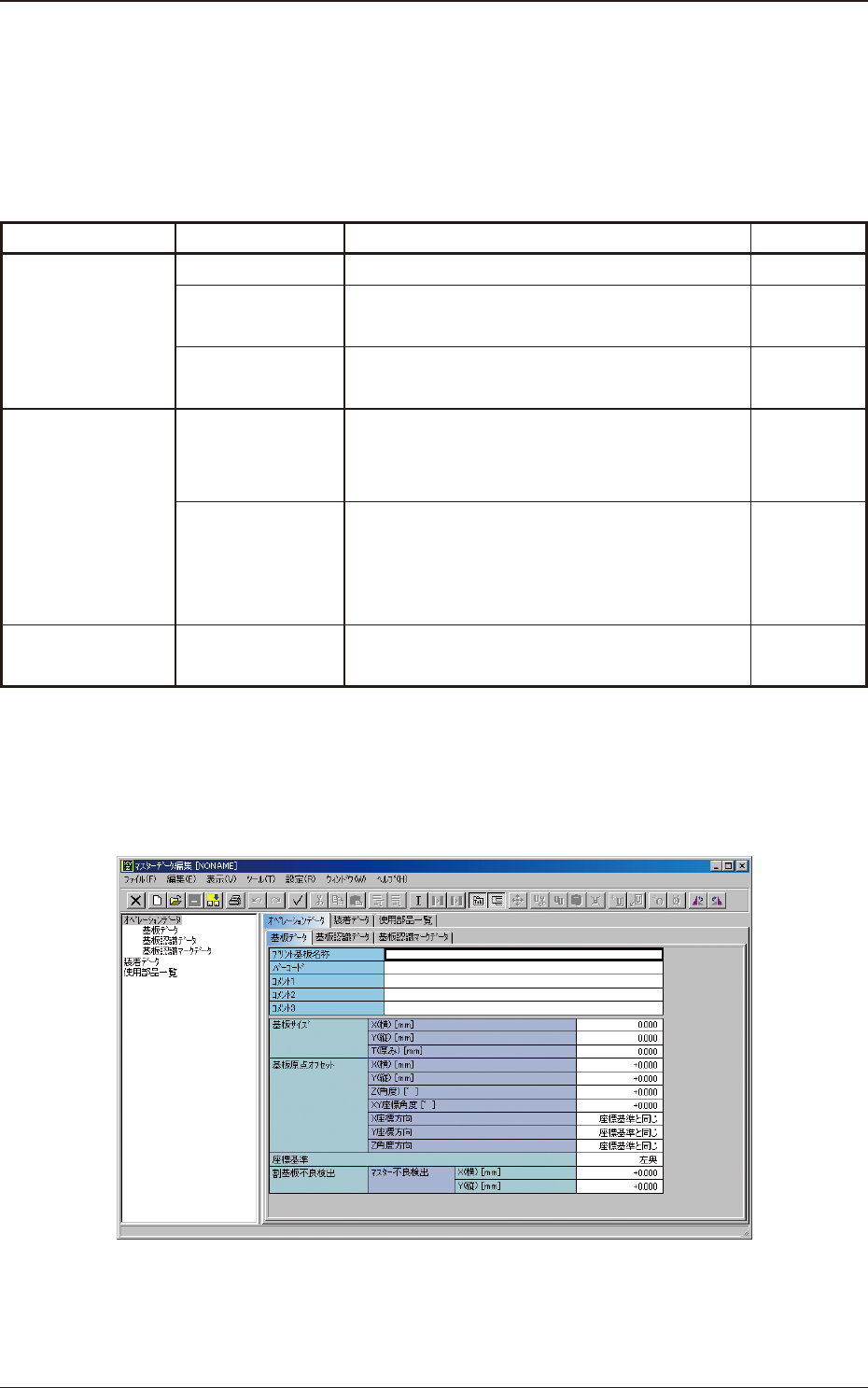

13.6データの編集
データの編集方法について説明します。
マスターデータの内容は、Table. 18 のように大別されますので、編
集は各画面を表示して行ってください。
Table.18
大分類 小分類 内容 項
オペレーション 基板データ 基板に関するデータを編集できます。 12.6.1
基板認識データ 基板認識座標に関するデータを編集でき
ます。
12.6.2
基板認識マーク
データ
基板認識マークデータに関するデータを
編集できます。
12.6.3
装着データ
(U データ )
P データ 装着オフセットデータに関するデータを
編集できます。
装着データを編集できます。
12.6.4
O データ 装着オフセットデータに関するデータを
編集できます。
繰返しデータに関するデータを編集でき
ます。
12.6.5
使用部品一覧 - マスターデータで使用する部品の一覧を
表示します。
12.6.6
13.6.1 オペレーションデータ ( 基板データ )
オペレーションデータにある基板データの編集画面です。
基板に関するデータの編集を行うことができます。
Fig. 38
61
Tg1109-ID-SO
13.6データの編集
1009-007
プリント基板名称
プリント基板名称を設定します。
コメント 1、2、3
コメント 1、2、3 を設定します。
基板サイズ
X( 横 )
基板サイズ X を設定します。
Y(縦)
基板サイズ Y を設定します。
T( 厚み )
基板サイズ T を設定します。
基板原点オフセット
X(横)
基板原点オフセット X を設定します。
Y(縦)
基板原点オフセット Y を設定します。
Z( 角度 )
基板原点オフセット Z を設定します。
XY 座標角度
XY 座標角度を設定します。
X 座標方向
X 座標の方向を指定します。
Y 座標方向
Y 座標の方向を指定します。
Z 座標方向
Z 座標の方向を指定します。
座標基準
座標基準を指定します。
割基板不良検出
マスター不良検出 X( 横 )
マスター不良検出 X 座標を設定します。
マスター不良検出 Y( 縦 )
マスター不良検出 Y 座標を設定します。
