8 160DC0M0000 ﾗｲﾝｶﾒﾗ:CM202-D Line camera:CM202-D 4 73
9 150FC0M0000 ﾌｨ-ﾀﾞﾍﾞ-ｽ(2分割ﾀｲﾌﾟ) Feeder base(divided type) 4
9-A 75
9-B 77
9-C 79
9-D 81
10 011AC0M0000 Zﾕﾆｯﾄ:CM202-D Zunit:CM202-D 4 83
NO
番号
ＳＴ機番
ＳＴ名称
CM202-D:モジュラー型高速チップマウンタ
STATION NAME
PART NUMBER
品番
ユニット名 UNIT NAME
数量
Q'TY
ﾗﾝｸ
RANK
頁
PAGE
CM202-D:Modular-type High-speed Chip Mounter
UNIT LIST
STATION NUMBER
ユニットリスト
KXF-444C
3
− −6 06 0001−（ ）
1 000JC011010 FRAME 1
2 000JC011020 PLATE 4
3
4 000JC011040 BOLT 8
5 000JC011110 SPACER 16
6 000JC011080 PAD 4
7 000JC011090 PLATE 4
8
9
10 000JC061140 COVER 1
11 000JC061150 COVER 1
12 000JC061160 COVER 4
13 000JC061170 COVER 2
14
15
16 000JC061210 COVER 2
17 KXF04Z7AA00 EYE-BOLT Eye-bolt M24 4
18
19
20
21 KXF077MAA00 FAN-GUARD 109-019E 2
22 KXF04ERAA00 SCREW Cross recessed truss head screw M4×6L 8
23 000JC081220 SCREW Cross recessed truss head screw M6×10L(black) 40
24
25 KXF04V6AA00 NUT Hexagon nut M30 1-type 8
26 KXF084ZAA00 WASHER Round finish plain washer for M30 8
27 000JC011060 BLOCK 8
28
29
30
NO
番号
ＭＯ機番
ユニット名称
本体部:CM202-D
UNIT NAME
PART NUMBER
品番 部品名 型式 数量 ﾗﾝｸ 備考
Main body:CM202-D
PART LIST
MODULE NUMBER
パーツリスト

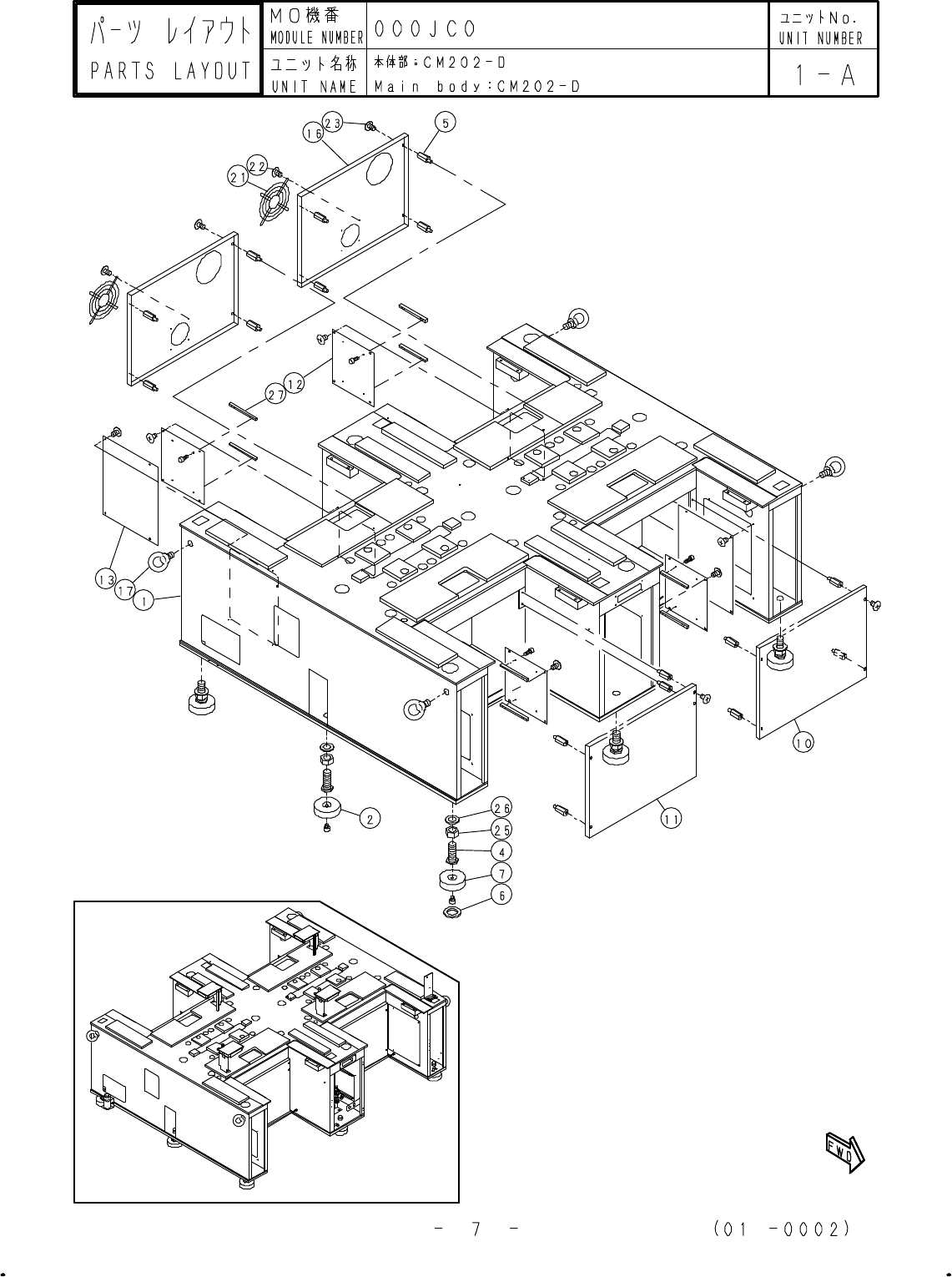

000JC0M0000
1-A
UNIT NUMBER
ユニットＮｏ.
PART NAME TYPE Q'TY RANK REMARKS
− −8 02 0002−（ ）
