1 000KC011010 COVER 4

2 000KC011021 COVER 4

3 000KC061150 PLATE 4

4 000KC061171 FRAME 4

6 000KC061190 COVER 4

9 KXF09KJAA00 BOLT MSB10-10 16

10 000KC081081 HINGE B-2-B(With parallel-type hole)(DA) 8

11 KXF0BL6AA00 SCREW Cross recessed truss head screw M4×10L(black) 80

12 KXF09XGAA00 PULLS UAFR20-113 4

13 KXF09KRAA00 GAS-SPRING KMF70-20 8

24 000KC011111 PLATE 4

25 000KC011121 PLATE 4

26 KXF09EHAA00 NUT SFH415SF 80

番号

ＭＯ機番

ユニット名称

全体ｶﾊﾞｰ:CM202-D

UNIT NAME

PART NUMBER

品番部品名型式数量ﾗﾝｸ備考

Overall cover:CM202-D

PART LIST

MODULE NUMBER

パーツリスト

000KC0M0000

2-B

UNIT NUMBER

ユニットＮｏ.

PART NAME TYPE Q'TY RANK REMARKS

− −20 04 0003−（）

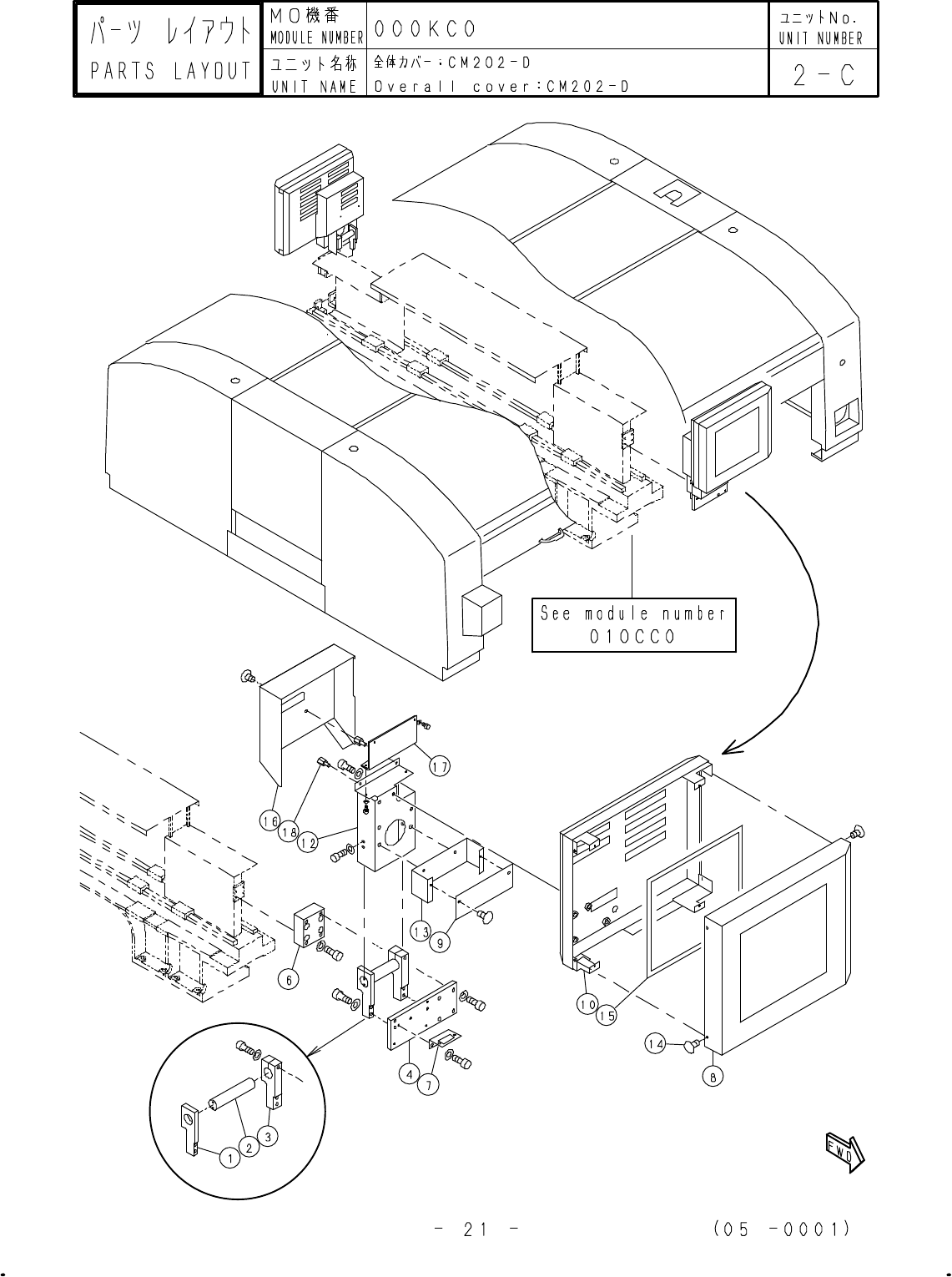

1 000KC011040 HOLDER 2

2 000KC011050 SHAFT 2

3 000KC011060 HOLDER 2

4 000KC011070 PLATE 2

6 000KC011090 SPACER 2

7 000KC061210 BRACKET 2

8 000KC061220 COVER 2

9 000KC061230 COVER 2

10 000KC061240 COVER 2

12 000KC061260 COVER 2

13 000KC061300 COVER 2

14 KXF04ERAA00 SCREW Cross recessed truss head screw M4×6L 36

15 000KC081120 PACKING Neo-sponge C4305(DA) 2

16 000KC063010 COVER 2

17 000KC063020 BRACKET 2

18 KXF0A3SAA00 SPACER BSF-408 4
