1 0305C011010 BRACKET 1

2 0305C011020 SHAFT 4

3 0305C011030 BRACKET 1

4 0305C011060 BRACKET 1

5 0305C011090 PLATE 2

6 0305C011100 BRACKET 1

7

8

9

10

11

12

13 0305C061100 BRACKET 1

14

15 0305C061120 PW004A0 1

16

17 0305C061140 NUT-PLATE 1

18 0305C081130 LM-SHAFT SN16×447.6(DA) 2

19 KXF096CAA00 LM-BEARING SMF16GWUU 2

20 KXF04KAAA00 SCREW Hexagon socket set screw M3×3L 8

21

22 0305C081330 SENSOR EX-42+MS-EX-KM(DA) 1

23 KXF03PCAA00 TUBE TCU0425B-2 1

24 KXF04BEAA00 WASHER Thick washer for M4 8

25

26

27

28

29

30

NO

番号

ＭＯ機番

ユニット名称

基板ｺﾝﾍﾞｱR:CM202-D

UNIT NAME

PART NUMBER

品番部品名型式数量ﾗﾝｸ備考

Conveyor R:CM202-D

PART LIST

MODULE NUMBER

パーツリスト

0305C0M0000

5-D

UNIT NUMBER

ユニットＮｏ.

PART NAME TYPE Q'TY RANK REMARKS

− −53 09 0001−（）

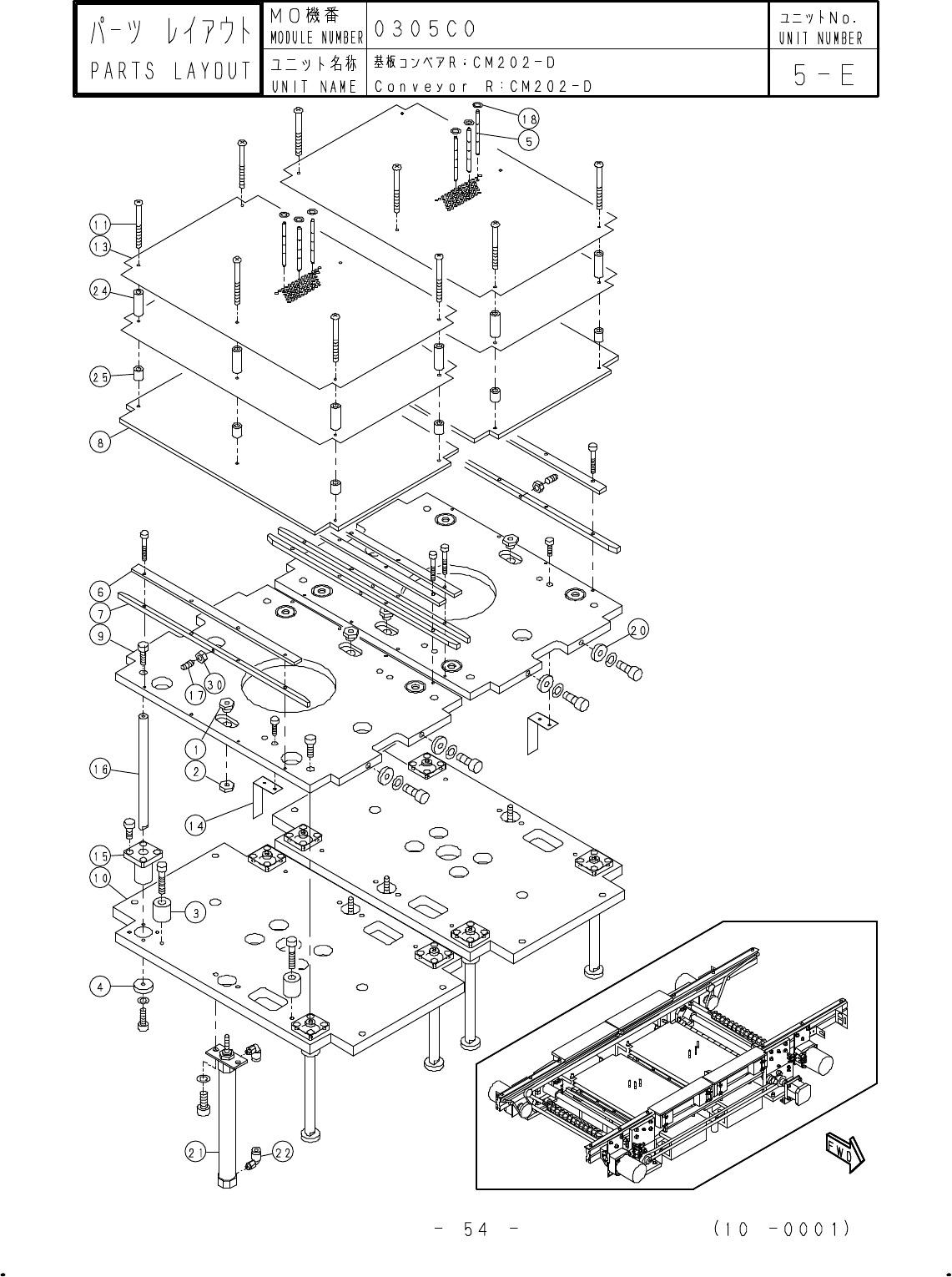

1 0305C011310 CYL-NUT 4

2 0305C011320 CYL-NUT 4

3 0305C011330 STOPPER 8

4 0305C011340 WASHER 8

5 0305C011370 PIN 40

6 0305C011380 GUIDE 4

7 0305C011390 GUIDE 4

8 0305C011400 PLATE 2

9 0305C011410 PLATE 2

10 0305C011420 PLATE 2

11 0305C011120 SCREW 12

12

13 0305C061170 PLATE 4

14 0305C061180 DOG 2

15 KXF09C7AA00 SLIDE-BUSH SMK10GUU 8

16 0305C081530 LM-SHAFT SN10×144(DA) 8

17 KXF019QAA00 BALL-PLUNGER BSJ4 2

18 0305C081570 O-RING ID2ＸW0.5 gray NBR60° 80

19

20 KXF03KHAA00 WASHER SRW13 4

21 KXF0A6PAA00 CYLINDER CJ2F16-115 4

22 KXF02BTAA00 JOINT KQL04-M5 8

23

24 KXF09XKAA00 SPACER CF-2614 12

25 KXF09XLAA00 SPACER CF-2606 12

26

27

28

29

30 KXF04V8AA00 NUT Hexagon nut M4 1-type 2

NO

番号

ＭＯ機番

ユニット名称

基板ｺﾝﾍﾞｱR:CM202-D

UNIT NAME

PART NUMBER

品番部品名型式数量ﾗﾝｸ備考

Conveyor R:CM202-D

PART LIST

MODULE NUMBER

パーツリスト

0305C0M0000

5-E

UNIT NUMBER

ユニットＮｏ.

PART NAME TYPE Q'TY RANK REMARKS

− −55 11 0000−（）
