3 设备说明
3.1 模块总览
用户手册 ASM ProcessLens Dual-lane 06/2018 51
3.1.3 PCB 传送导轨总成

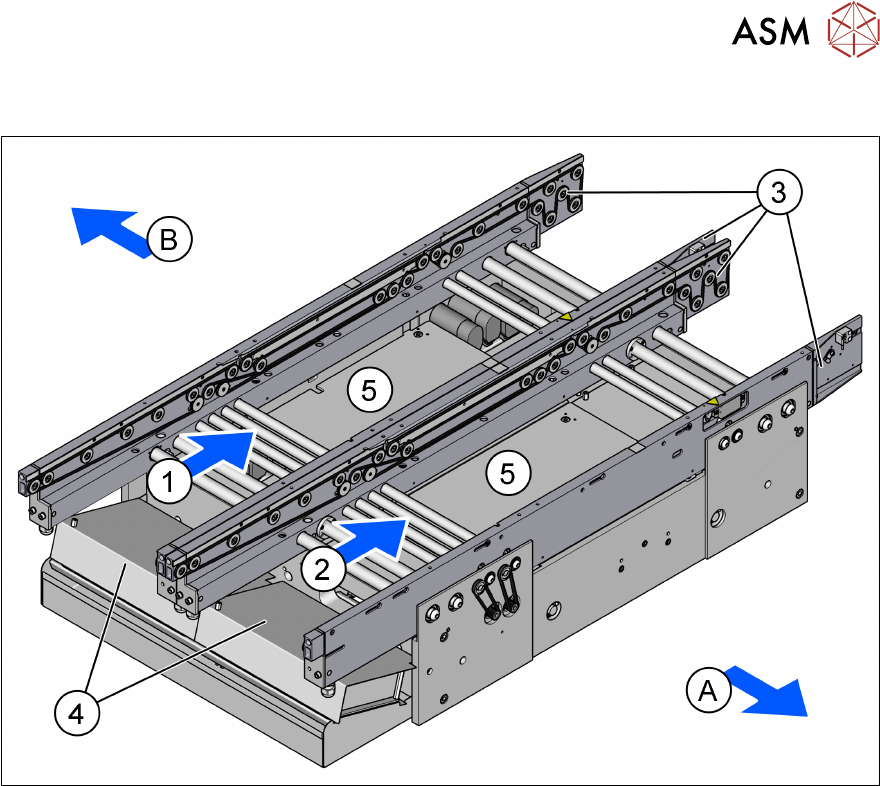

图30: PCB 传送导轨
A 设备前方 B 设备后方
1 Lane 1 2 Lane 2
3 传送导轨 4 传送导轨控制装置
5 升降台
3.1.3.1 描述
PCB 传送导轨分为三部分：输入导轨、传送导轨和输出导轨。其中，输入传送导轨和输出传送导轨
可作为印刷板的缓冲区。
传送导轨的传送带由无电刷直流马达驱动。光障用于监控和控制印制板的运输。印制板在抵达了贴
片区域并且通过了光障后就会被制动。一个激光光障将记录下印制板的位置。印制板一旦到达它的
目标位置，传送带就会被停止，印制板下部将被夹紧。
印制板传送导轨的宽度由一个集成控制电路设置并监控。可以调用相应程序选择不同的宽度。控制
电路会启动驱动马达，直到达到需要的宽度为止。因此，宽度的调整不会依赖贴片机的其它元件。
由于贴片机的传送导轨高度可以选择，因此贴片机可以集成到传送导轨高度为 900、930 或 950mm
的生产线中。标准高度为 930 mm。
每台设备上的 PCB 传送导轨通过 SMEMA 接口进行通信。
3 设备说明
3.1 模块总览
52 用户手册 ASM ProcessLens Dual-lane 06/2018
3.1.4 PCB 曲度定义
SPI 可精确测量的 PCB 的最大允许曲度。
3.1.4.1 传送导轨上的 PCB 曲度

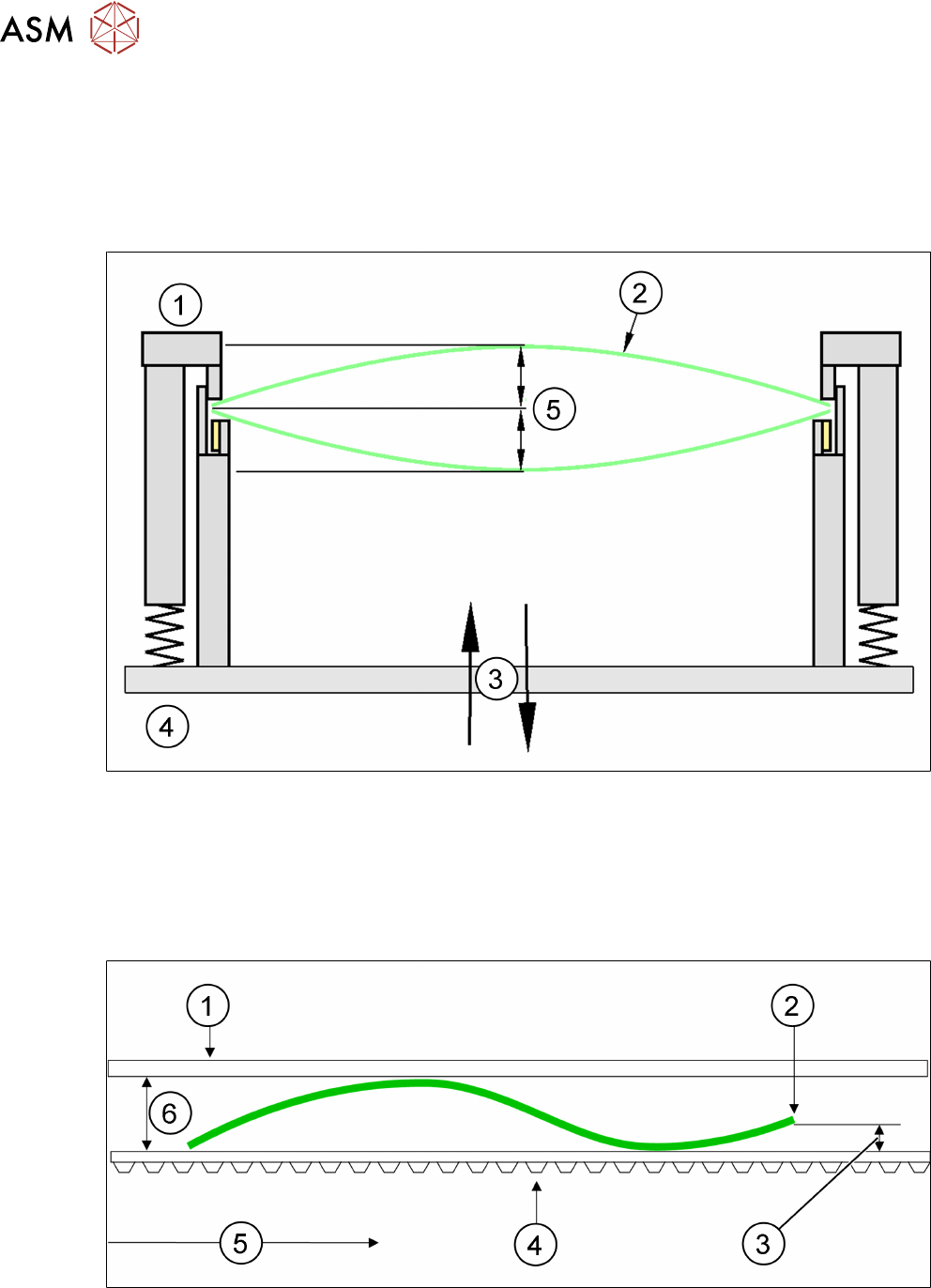

行程方向 PCB 的最大曲度为 PCB 曲度的 1%，不会超出 ±5mm 范围。
1 固定的夹持边缘 2 印制电路板
3 可移动的夹持器件 4 传送导轨
5 +/- 4.5 mm
传送方向的 PCB 曲度 + PCB 的厚度 < 5.5 mm。印制板边缘的弯曲最大为 2.5 mm。
1 固定的夹持边缘 2 印制板前边缘
3 最大 2.5 mm 4 传送带
5 PCB 的传送方向 6 5.5 mm
3 设备说明
3.1 模块总览
用户手册 ASM ProcessLens Dual-lane 06/2018 53

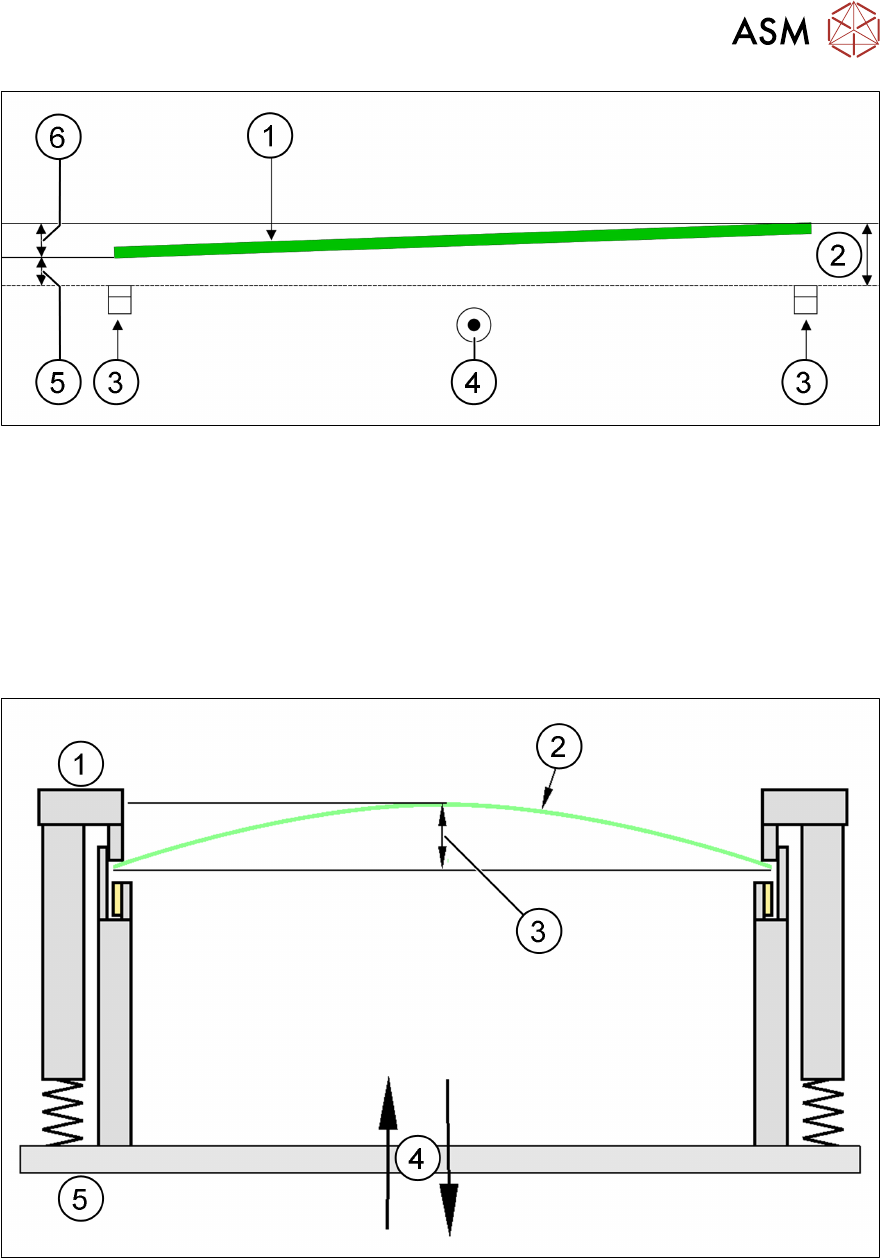

1 印制板前边缘 2 最大 2.5 mm
3 传送导轨 4 PCB 的传送方向
5 最大 2.5 mm 6 最大 3 mm
3.1.4.2 处理印刷版期间的最大允许 PCB 曲度
检测期间，将会启用 PCB 曲度测量和追踪，以使图像保持锐聚焦，确保达到市场上的最高测量精
度。
1 固定的夹持边缘 2 印制电路板
3 ≤ 2 mm 4 可移动的夹持器件
5 传送导轨
PCB 向下曲度，最大为 4.5 mm
