4 设置与调试
4.1 运输和交付时的配置
64 用户手册 ASM ProcessLens Dual-lane 06/2018

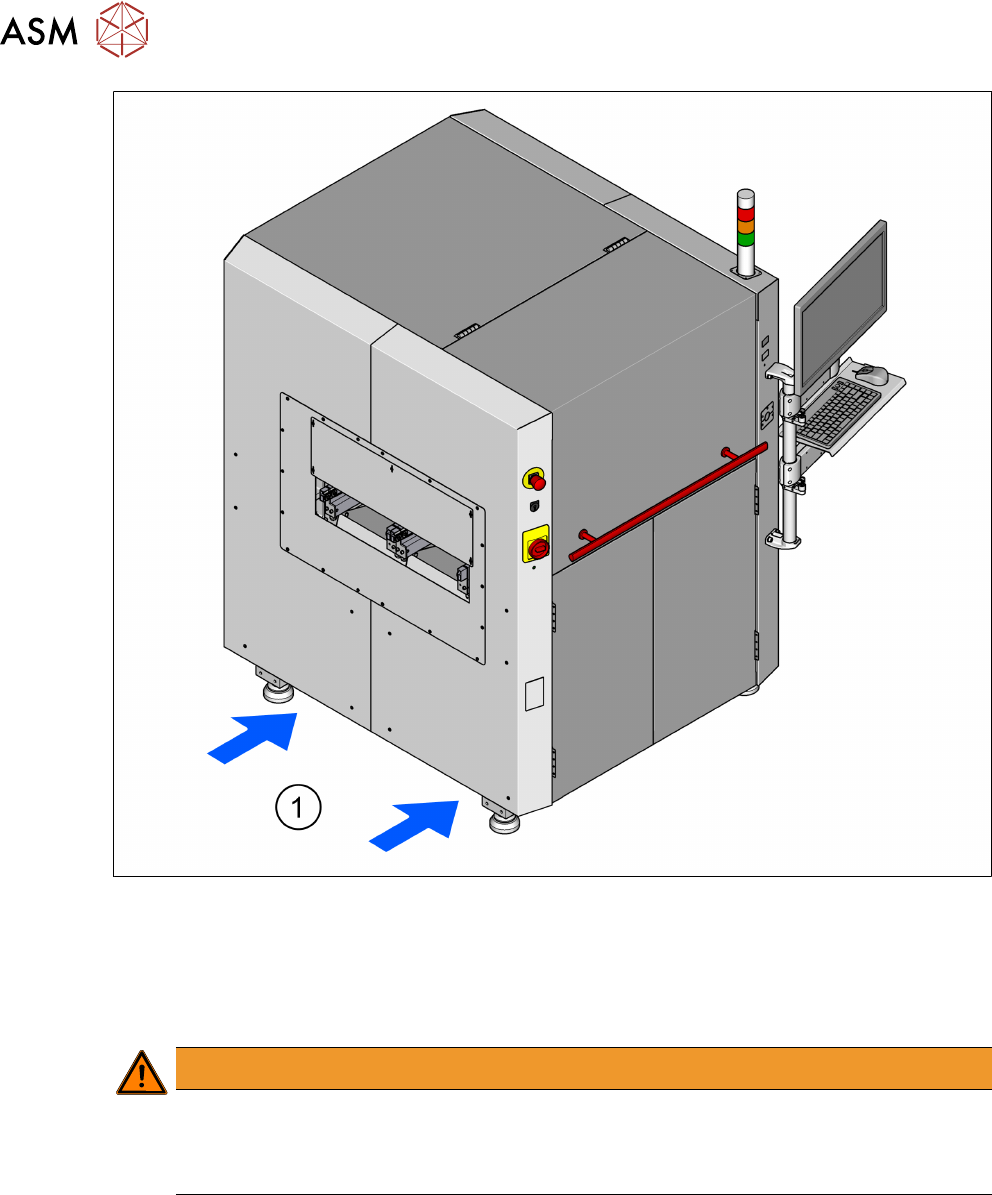

图34: 接触表面 - 货叉与 PCB 传送方向平行
1 叉车货叉的接触表面
4.1.5.4 运输设备时必须注意的事项
警告
有受伤的危险
► 运输设备时，确保所有的支脚已完全离开地面。否则，支脚会与地面摩擦，并撞上障碍
物。这会损坏设备支脚和/或支脚的固定装置。
4 设置与调试
4.2 安装位置的基础设施
用户手册 ASM ProcessLens Dual-lane 06/2018 65
4.2 安装位置的基础设施
4.2.1 关于地基质量的建议
设备的安装地基必须坚实、平整，因为设备运行时的动力可能会导致振动。振动程度取决于地基的
建造质量。如果符合地面负荷参数等条件，则以下情况均为适宜：
●
经加固的混凝土屋顶结构，如，生产车间的屋顶
●
经加固的混凝土厚板，如，没有地下室的生产车间混凝土地面
●
双层地板房间，两层之间的空间里有坚固的厚板地基。同样的设置条件也适用于这个中间层，
它可以是用钢梁或混凝土制成。
4.2.1.1 最大的地面平整度
设备下方地面的倾斜度不得超过 0.63%。此倾斜度相当于在 800 mm 的距离上高度的变化为 5
mm 。
4.2.1.2 设备重量与地面负荷
设备重量和地面负荷值，见第 3.2.1 "贴片机运行的尺寸和环境要求" [}55] 节。
4.2.2 主电源
警告
系统中的某些部件带有可能致命的电压
设备将被供给 1/N/PE 110 V~ to 240 V~, 50/60 Hz 的主电源电压。此标签表示，本系统中的
某些部件即使在主电源开关已被关闭的情况下仍带有可能致命的电压。因此，设备处理不当
会导致死亡或严重的伤害或设备的重大损坏。
► 切要遵循相关的事故预防和安全规范（特别是 DIN EN 60204 标准的第一部分，或 IEC
60204 标准中第一部分）以及您所在国家或地区的安全规范。
4.2.2.1 检查主电源
检查电源是否符合规定的设备规格（见第 3.2.4 "电气额定值" [}56] 节的表）。
提示
电源有时会出现负荷峰值
由于技术原因，电源有时会出现负荷峰值。如有必要，请与电力公司联系以弄清楚电源阻抗
的问题。
4.2.2.2 供电电缆 - 规格
客户方应遵守以下设备的电源规格要求：
●
客户方准备长达 20 米的 3 x 2.5 mm² (1 x 240 V~) 电缆，用于 ASM ProcessLens Dual-lane 分
配器和主电源连接。20 米以上的 3 x 4 mm² 电缆。
电源线的颜色编码取决于系统操作的所在国家。
4 设置与调试
4.2 安装位置的基础设施
66 用户手册 ASM ProcessLens Dual-lane 06/2018
警告
电导线必须有清晰标识
连接到每个设备和已安装选件的电导线必须有清晰标识，可以被轻松区分。遵循设备使用国
家的相关规定。
4.2.2.3 主电源连接 - 交付时的配置
主电源连接是根据相应国家的电源规格而配置的。
●
设备的电源配置为 110 V AC（可选）至 240V AC 电压。
设备有一条不带插头的 AWG 14, 300/500V 3 x 2.5 mm² 主电源电缆。

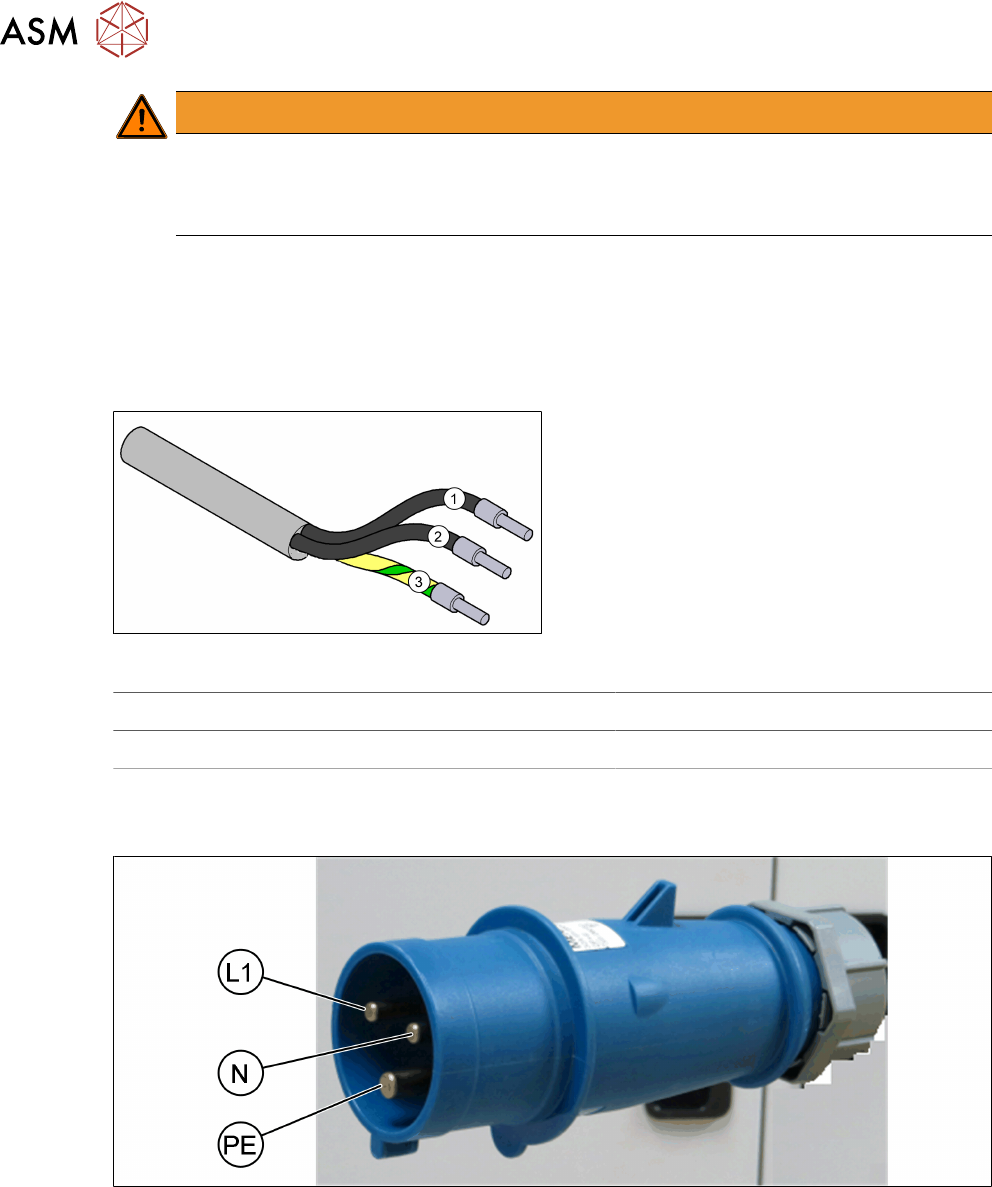

图35: 主电源电缆中的导线说明
1 棕色 = (L1)：相位 2 蓝色 = (N)：零线
3 绿色/黄色 = (PE)：导体
●
设备的电源配置为 110 V AC（可选）至 240V AC 电压。
设备有一条带 C 型插头的 AWG 14, 300/500V 3 x 2.5 mm² 主电源电缆。
图36: C 型插头中的分配
