4 设置与调试 4.3 安装设备 72 用户手册 ASM ProcessLens Dual-lane 06/2018 ► 现在，用叉车小心放低设备，直至设备支脚平稳地接触到地面。应始终有第二个人在现场，确 保设备下降时保持稳定。 参阅: 2 4.3.5.1 "预设设备支脚的高度" [ } 71]
4 设置与调试
4.3 安装设备
用户手册 ASM ProcessLens Dual-lane 06/2018 71
4.3.5.1 预设设备支脚的高度
设备直立高度为 4 英尺。

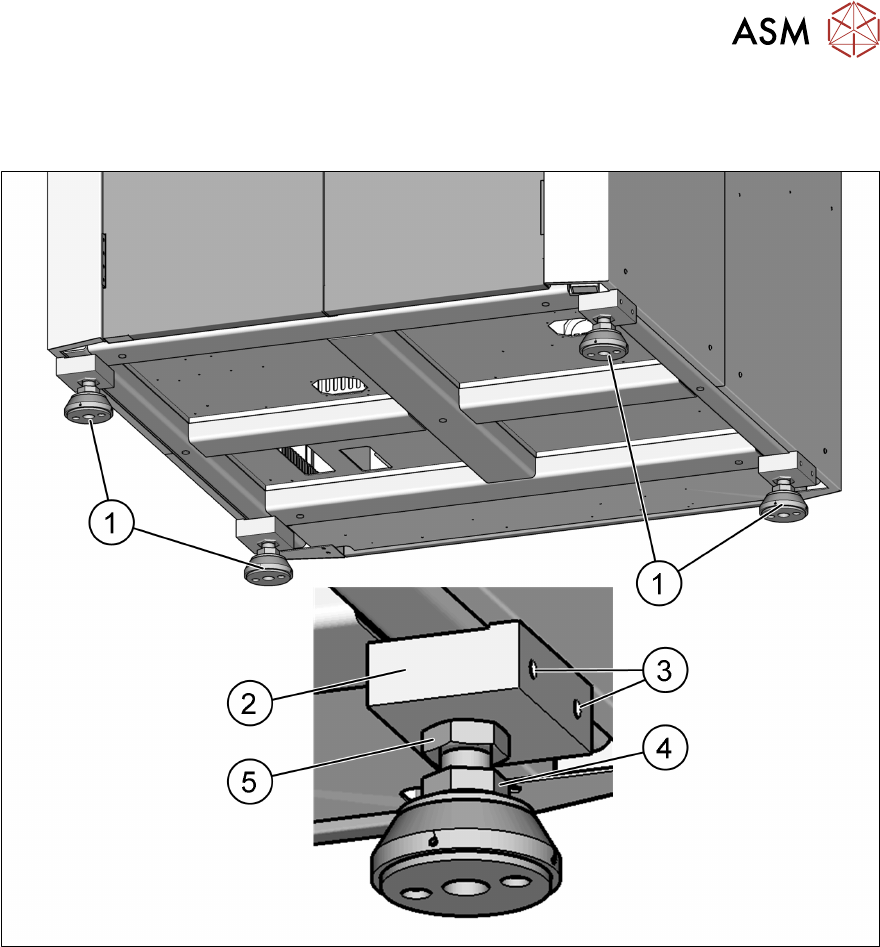

图38: 预设设备支脚的高度
1 设备支脚 2 包装和支座挡块
3 包装 M10 x 20 4 M24 x M36 螺母
5 M24 x M36 螺母
► 测量 PCB 传送导轨的大致高度。
► 用叉车将 ASM ProcessLens Dual-lane 抬起。
► 用开口扳手 (36 mm) 松开两个夹紧螺母（4 和 5）。
► 通过底部螺母 (4) 转动 ASM ProcessLens Dual-lane 支脚 (1)，以使设备达到所需的 PCB 传送
导轨高度。
► 对另外三个支脚重复以上操作。
4 设置与调试
4.3 安装设备
用户手册 ASM ProcessLens Dual-lane 06/2018 73
4.3.6 放平设备
► 使用设备水平仪在 X 和 Y 轴方向上对齐设备。

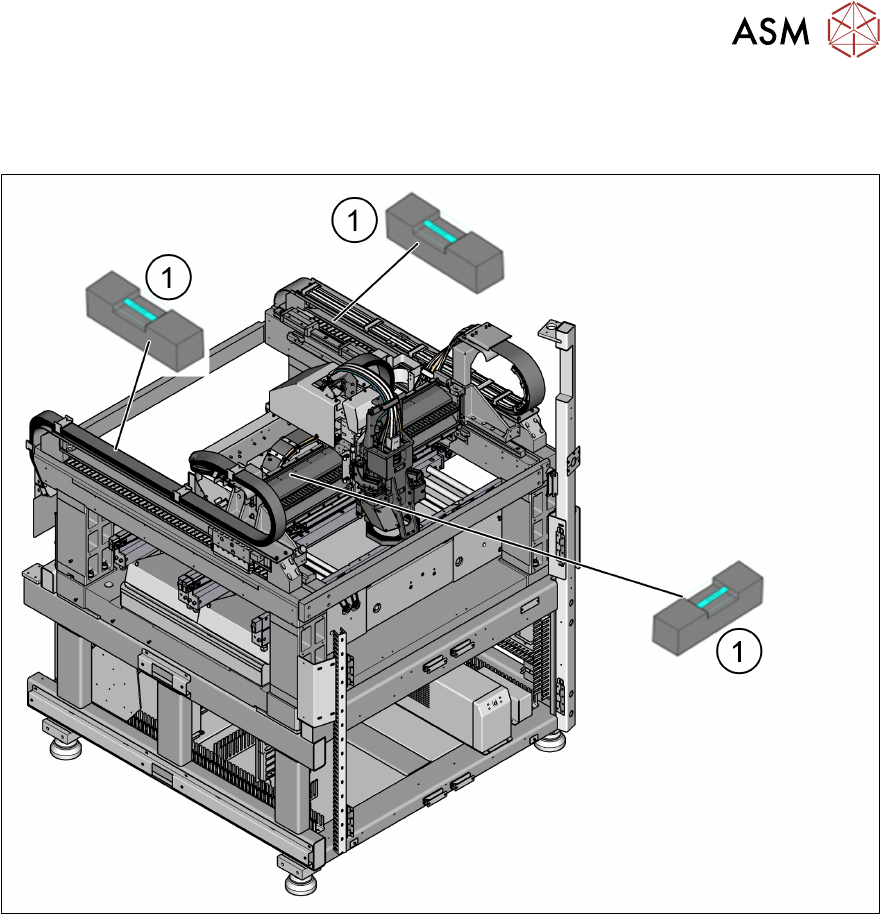

图39: X 和 Y 轴方向上设备水平仪的位置
► 将设备水平仪放到线性导轨 (1) X 和 Y 轴方向上。
► 测量 PCB 传送带顶部边缘和设备底部之间的距离。如果设备的高度被设置为 950 mm，则该距
离至少应为 950 mm。其他高度同样适用。
► 转动设备四个支脚的底部螺母（图 "预设设备支脚的高度" [}71] 中的项目 4），达到所需传送
导轨高度后，设备水平仪中的液体不能偏离零点（容差为 ±0.05mm）。
► 检查要求的印制板传送导轨高度。
► 待设备放平后，拧紧顶部的紧固螺母（图 "预设设备支脚的高度" [}71] 中的项目 3）以紧固所
有支脚。
► 使用水平仪检查设备是否已精准放平（容差在 ±0.05mm 范围内）。
参阅:
2 4.3.5.1 "预设设备支脚的高度" [}71]
