1 前言
1.1 设备总览
用户手册 ASM ProcessLens Dual-lane 06/2018 7
1 前言
本操作指南包括了设置、操作和维护ASM ProcessLens Dual-lane® 焊锡膏检测设备时必须遵守的基
本信息。此指南中包含有为保证您的人身安全和防止设备受损而必须遵守的注意事项。
本指南是原版操作指南。
1.1 设备总览
图1: ASM ProcessLens Dual-lane 焊锡膏检测设备
1 前言
1.1 设备总览
8 用户手册 ASM ProcessLens Dual-lane 06/2018
1.1.1 设备说明
ASM ProcessLens Dual-lane 是一款内联焊锡膏检测设备，可以 3D 和 2D 的形式直观检测指定产品
上的所有焊锡膏残留物，并与预期大小、X 和 Y 位置、区域、平均高度和形状进行比照。
该设备还能检测相邻焊盘之间的桥接以及相同部件同组焊盘是否存在共面性问题。
直观控制是以模板的 Gerber 数据为基础的，该数据包括所有孔径及其形状、尺寸、方位、位置和模
板的厚度。
ASM ProcessLens Dual-lane 还能在检测过程中测量各 PCB 的曲度并通过该测得数据相应调整 Z 轴
的高度以对准图像焦点。可通过设备传输的 SPC（统计过程控制）查看打印进程和历史记录。
ASM ProcessLens Dual-lane 设备配备双轨传送装置。可以在同时加载两块板子时进行同步检测。
ASM ProcessLens Dual-lane
与
ASM ProcessEngine pre-placement
均称为
ASM ProcessExpert
，
该计量工具可分析丝网布局并自动稳定、个性化、主动控制并改进印刷流程。
1.1.2 设备的序列号
设备序列号位于设备的背面。

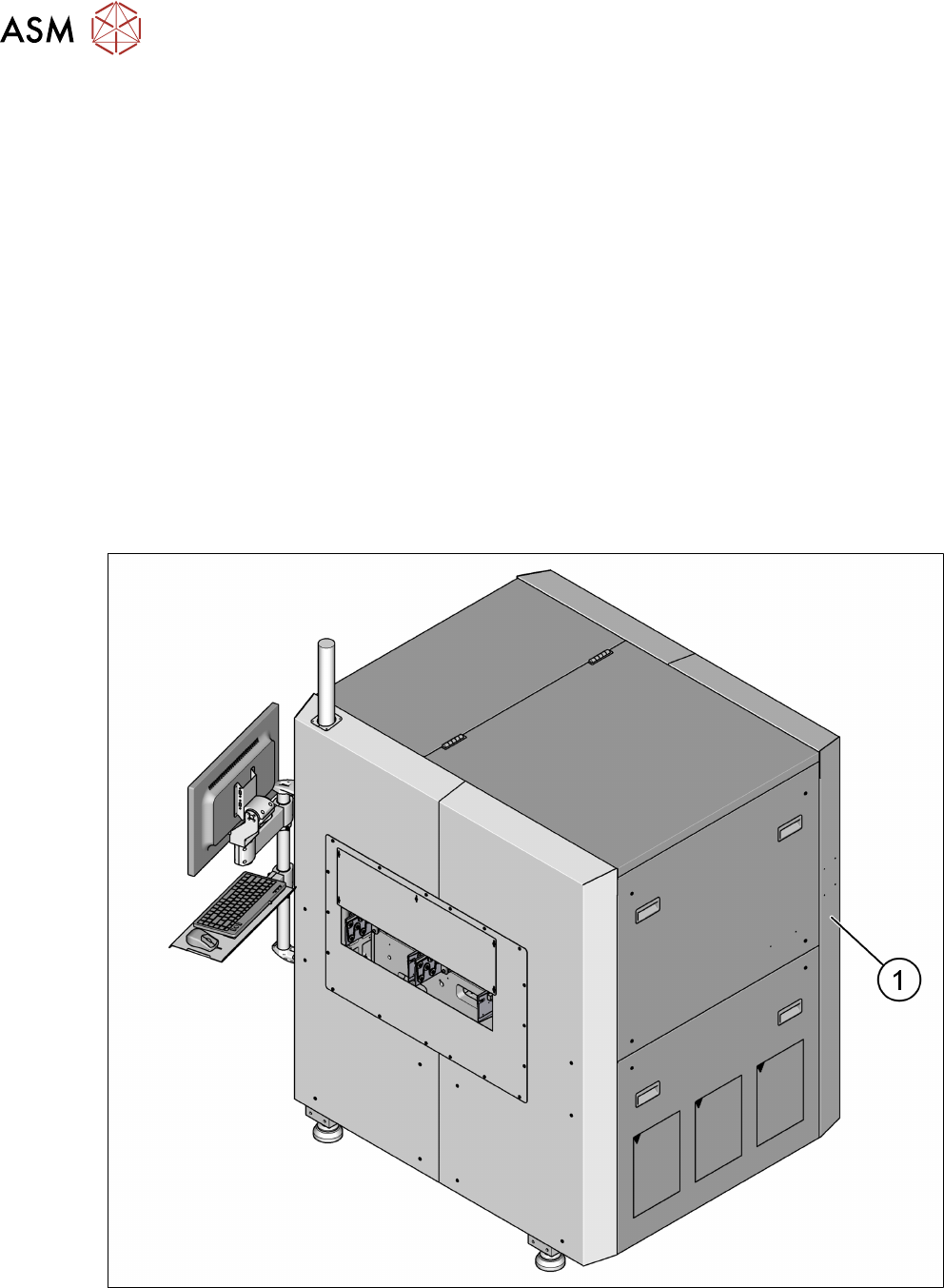

图2: 带序列号的铭牌的位置
1 铭牌
1 前言
1.1 设备总览
用户手册 ASM ProcessLens Dual-lane 06/2018 9
1.1.3 欧盟符合性声明
下列所述产品/设备符合所提供的“欧盟符合性声明”中列出的规定及标准。
产品： 焊锡膏检测设备
型号： ASM ProcessLens Dual-lane
产品编号： 702000
生产商： ASM Assembly Systems Singapore Pte ltd
535 Yishun Industrial Park A
ASM Tech-Park Building 2
Singapore 768775
1.1.4 按规定使用
本产品只可用于产品目录和技术说明中指定的应用领域（即 PCB 焊锡膏的检测），而且只能与
ASM Assembly Systems Singapore Pte ltd. 推荐或允许的第三方器件和元件结合使用。按照规定，
不得用于其它或扩展的用途。
如果使用不当，ASM Assembly Systems Singapore Pte ltd. 将不会为因此出现的损坏承担任何责
任，而且不会保证设备元件的正确和正常运行。
按规定使用并遵守操作指南中的所有规定。
要确保本产品正常、可靠地运行，则须正确运输、存放、安装和装配，并认真操作和维护本产品。
1.1.5 不按规定使用
不按规定使用本产品可能危及生命、致残并造成重大损坏。为此，明确禁止用户不按规定使用。如
果使用不当，ASM Assembly Systems Singapore Pte ltd. 将不会为因此出现的损坏承担任何责任，
而且不会保证设备元件的正确和正常运行。
不按照规定使用 ASM ProcessLens Dual-lane 的操作包括，例如：
●
在安全设备被禁用或拆除的情况下操作 ASM ProcessLens Dual-lane。
●
使用尚未获准的 ASM ProcessLens Dual-lane。
●
使用未经批准的附件和附加模块。
●
由无合格资格的人员使用 ASM ProcessLens Dual-lane。
●
接入每台设备的电子连接电缆和所安装选件的分配不清楚。
●
有人站在盖板和保护罩上。
1.1.6 噪音排放
最大噪音排放 78 分贝（A）
1.1.7 关于环保处理材料和元件的重要说明
ASM ProcessLens Dual-lane 尽可能采用了可以用环保方式轻松拆分和处理的材料和部件制造而
成。
提示
系统所有者应全权负责对设备、生产材料、易耗品和磨损部件进行正确的环保处理。
► 请遵守您所在国家关于废物处理和环境保护方面的法定条文。
