1-3 1 消耗品 YG100B同梱品 エジェクターフィルター ノズル板バネ ノズルType215A用先端Oリング ノズルType214A用先端Oリング エジェクターOリング 強化用板バネ ブローステーション用 フィルター大 ブローステーション用 フィルター小 51 1 06 - F9 -0 0 ■ 消 耗 品 リ ス ト Y G 1 0 0 B 同 梱 品 名 称 部 品 名 称 部 品 番 号 備 考 ノ ズ ル 板 バ ネ L…
1-2
1

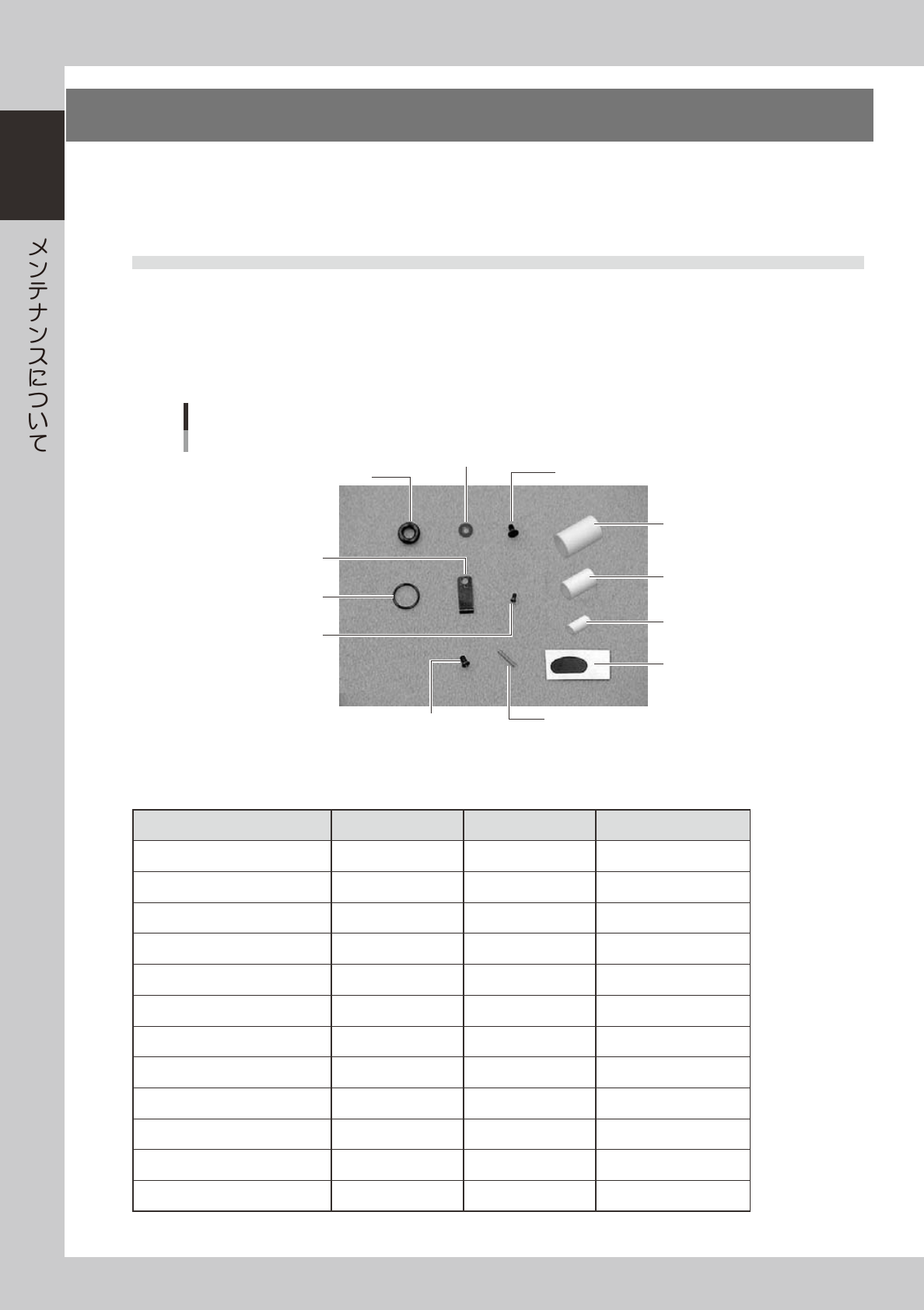

2.メンテナンス作業の準備
本書でこれから説明する作業は、マシンの性能を維持するために使用している間に機能が徐々に失われる可能
性のある部品 ( 消耗品 ) などの交換方法を中心に書かれています。さらに、故障時にはユーザーレベルで簡単に
交換できる部品についても同様に説明します。
2.1 消耗品と交換部品 ( 故障時 )
2.1.1 消耗品
消耗品とは、使用している間に徐々に機能が失われる可能性のある部品を示しています。本機では下記の部品
が消耗品として用意されており、メンテナンス時に必要に応じて交換を行います。
消耗品
YG100A同梱品
エジェクターフィルター
エジェクターOリング
ストッパーブロック固定用ネジ
ノズル板バネ
FNCノズル用バフィングスプリング
ノズル板バネ固定用ワッシャー
ノズルType214A用先端Oリング
ノズル板バネ固定用ネジ
ノズル板ブラケット
固定用ネジ
ノズルインデックス
シール
ブローステーション用
フィルター大
ブローステーション用
フィルター小
51100-F9-00
■ 消耗品リスト
YG100A 同梱品
名称 部品名称 部品番号 備考
ノズル板バネ
LEAF SPRING KG7-M7137-A0X
ノズル板バネ固定用ネジ
SCREW KG7-M7169-00X
M2xL3
ノズル板バネ固定用ワッシャー
WASHER KG7-M7170-00X
エジェクターフィルター
FILTER K46-M8527-C0X
エジェクター O リング(2 〜 7)
O-RING 90990-17J010 T0.8,φ 7.5(Inner)
ノズルブロック固定用ネジ
SCREW, NOZZLE KV7-M71M6-01X
M2xL4
ノズルブラケット固定用ネジ
SCREW KV8-M71U5-00X
M1.4xL2.5
ノズルインデックス用シール
SEAL, INDEX KV8-M71RH-00X
Type214A ノズル先端 O リング
O-RING 90990-17J013 T1.9,φ 3.8(Inner)
FNC ノズル用スプリング
SPRING KV8-M71U7-00X
ブローステーション用フィルター大
FILTER KGR-M9933-F0X
ブローステーション用フィルター小
FILTER KGR-M9934-F0X
1-3
1

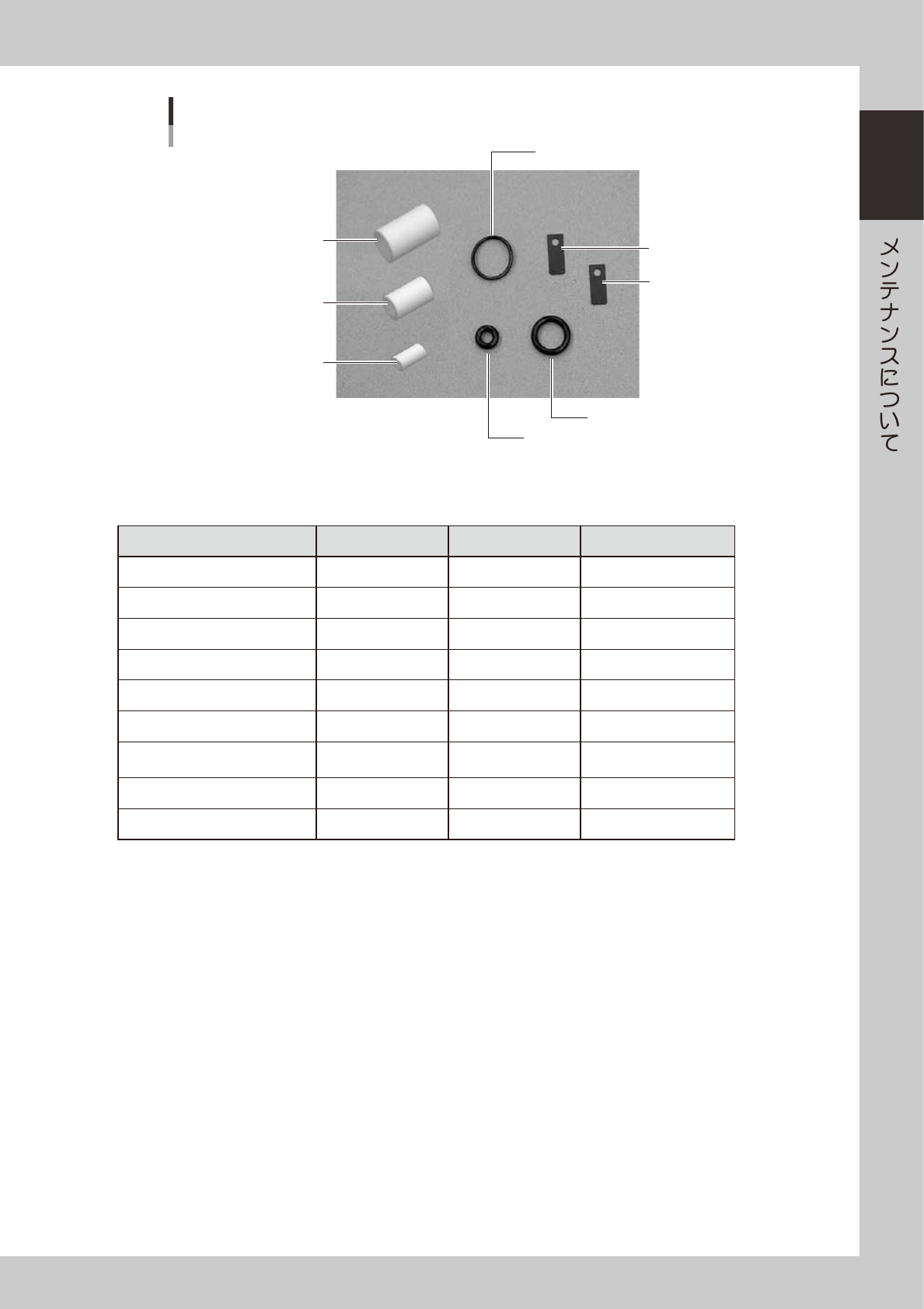

消耗品
YG100B同梱品
エジェクターフィルター
ノズル板バネ
ノズルType215A用先端Oリング
ノズルType214A用先端Oリング
エジェクターOリング
強化用板バネ
ブローステーション用
フィルター大
ブローステーション用
フィルター小
51106-F9-00
■ 消耗品リスト
YG100B 同梱品
名称 部品名称 部品番号 備考
ノズル板バネ
LEAF,SPRING KG7-M7137-A0X
エジェクターフィルター
FILTER K46-M8527-C0X
エジェクター O リング
O-RING 90990-17J010
Type214A ノズル先端 O リング
O-RING 90990-17J013 T1.9,φ 1.5(Inner)
Type215A ノズル先端 O リング
O-RING 90990-17J015 T1.9,φ 8.8(Inner)
ノズル板バネ用固定ネジ・ワッシャー
SCREW&WASHER KG7-M7137-A0X
強化用板バネ
PLATE,SPRING KGS-M714W-03X
奇数ヘッド (1、3、5、7)
のみ追加
ブローステーション用フィルター大
FILTER KGR-M9933-F0X
ブローステーション用フィルター小
FILTER KGR-M9934-F0X
1-4
1

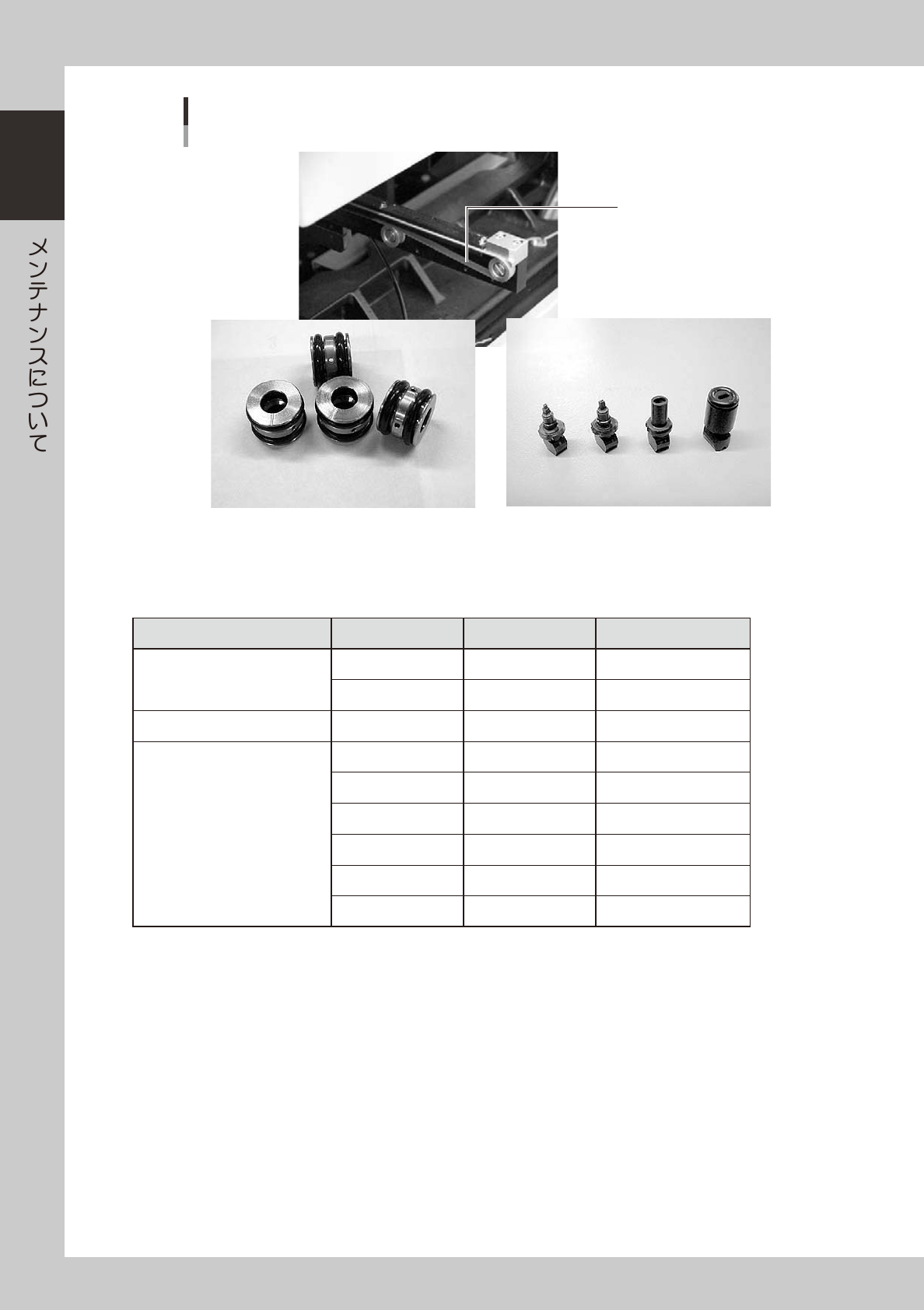

消耗品
オプション購入品
コンベアベルト
フィーダーエアジョイント タイプAノズル
51101-F9-00
■ 消耗品リスト
オプション購入品
名称 部品名称 部品番号 備考
コンベアベルト
BELT 1, CONVEYOR KGS-M9129-00X
搬入用
BELT 2, CONVEYOR KGS-M9129-50X
搬送、搬出用
フィーダーエアジョイント
AIR JOINT KG2-M3407-A0X
タイプ A
ノズル各種
NOZZLE 211A ASSY. KGS-M7710-A1X
NOZZLE 212A ASSY. KGS-M7720-A1X
NOZZLE 219A ASSY. KGS-M7790-A0X
NOZZLE 213A KGS-M7730-00X
NOZZLE 214A ASSY. KGS-M7740-A0X
NOZZLE 215A ASSY. KGS-M7750-A0X1
