第 2 章 日常行っていただきたい項目 目次 1 . ノ ズ ル 状 態 の 確 認 2 - 1 1 . 1 ソ フ ト ウ ェ ア で 確 認 す る 2 - 1 1 . 2 目 視 で 確 認 す る 2 - 3 2 . ノ ズ ル 板 バ ネ の 確 認 2 - 4 3 . バ フ ィ ン グ 状 態 の 確 認 2 - 5 4 . フ ィ ー ダ ー プ レ ー …
1-11
1
■ 安全保護具
名称 適用
防塵メガネ
IPA およびエアーガン等、エアーブローを行う時は必ず使用してください。
防塵マスク
2-1
2

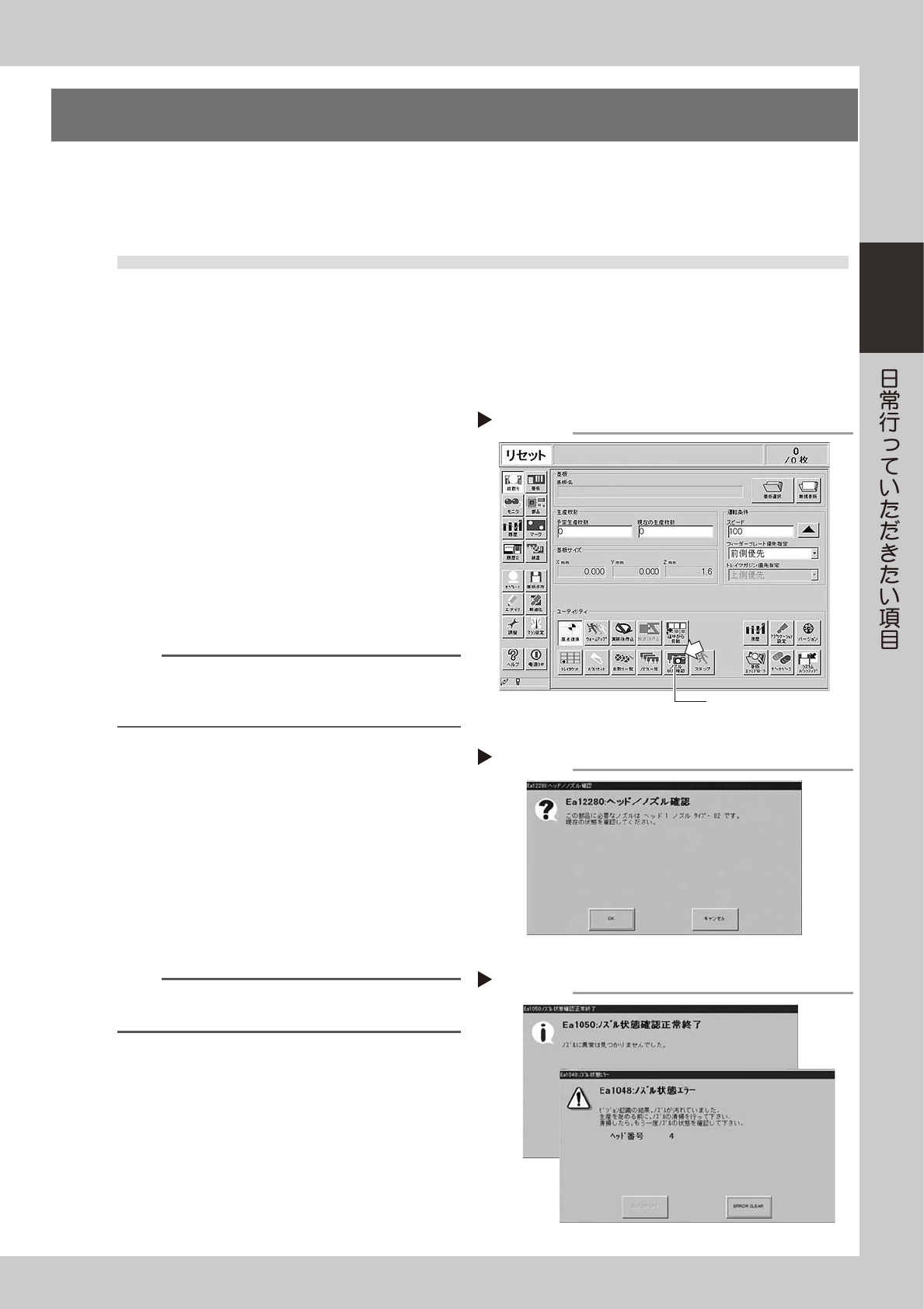

1.ノズル状態の確認
ノズル先端にハンダが付着したり、ノズル穴が詰まったりすると、吸着エラーや認識エラーが起こる場合があ
ります。また、ノズルのバフィング動作（スプリング動作）が鈍くなると吸装着エラーの原因となります。こ
れらの不具合を防ぐために、各ノズルを定期的に点検・清掃してください。
1.1 ソフトウェアで確認する
■ノズル汚れの確認方法 ([ ノズル状態確認 ] ボタンを使う )
ここで説明する「ノズル汚れ」とはノズルの先端にハンダなどが付着して光ってしまう状態を示します。これは、
光った部分を部品と間違えて誤認識してしまう原因となります。そこで、部品なしの状態でノズルの先端をマ
ルチカメラで認識させることでノズルの汚れ具合を判断するツールとして「ノズル状態確認」を実行してくだ
さい。
e
1
ヘッドを移動します。
非常停止ボタンを押して、ノズルを取り替えやす
い位置に移動してください。
2
[ ノズル状態確認 ] ボタンを押します。
1. 非常停止を解除します。
2.「段取り」画面を開き、ユーティリティーの中
の [ ノズル状態確認 ] ボタンを押してくださ
い。
52201- F9-00
n
要点
ノズルステーションを装備しているマシンは、自動的にノ
ズルチェンジを行ってチェックが実行されますので、後述
の「Step3」は必要ありません。
3
ノズルを取り替えます。
メッセージに従ってノズルを取り替えて [OK] ボ
タンを押してください。最後の [OK] ボタンを押
すと実行されます。
52202-F9-00
4
メッセージを確認します。
メッセージを確認して「NG」の場合はノズルの
清掃を行ってください。
52203-F9-00
n
要点
通常、出荷時の設定では「ノズル状態確認」の対象は
「Type212A ノズル」になっています。
[ノズル状態確認]ボタンを押す
Step 2
[ノズル状態確認]ボタン
ノズル取り付け確認
Step 3
ノズル確認結果
Step 4
OK
NG
