2-7 2 5 . カ メ ラ 透 明 カ バ ー の 清 掃 マ ル チ ビ ュ ー カ メ ラ の 透 明 カ バ ー に ホ コ リ な ど が 付 着 し て い る と 、 部 品 認 識 エ ラ ー の 原 因 に な る こ と が あ り ま す 。 こ れ を 防 ぐ た め に 定 期 的 に 点 検 ・ 清 掃 す る こ と を お 勧 め し ま す 。 e 作 業 を 安 全 に 行 う た め 、 …
2-6
2

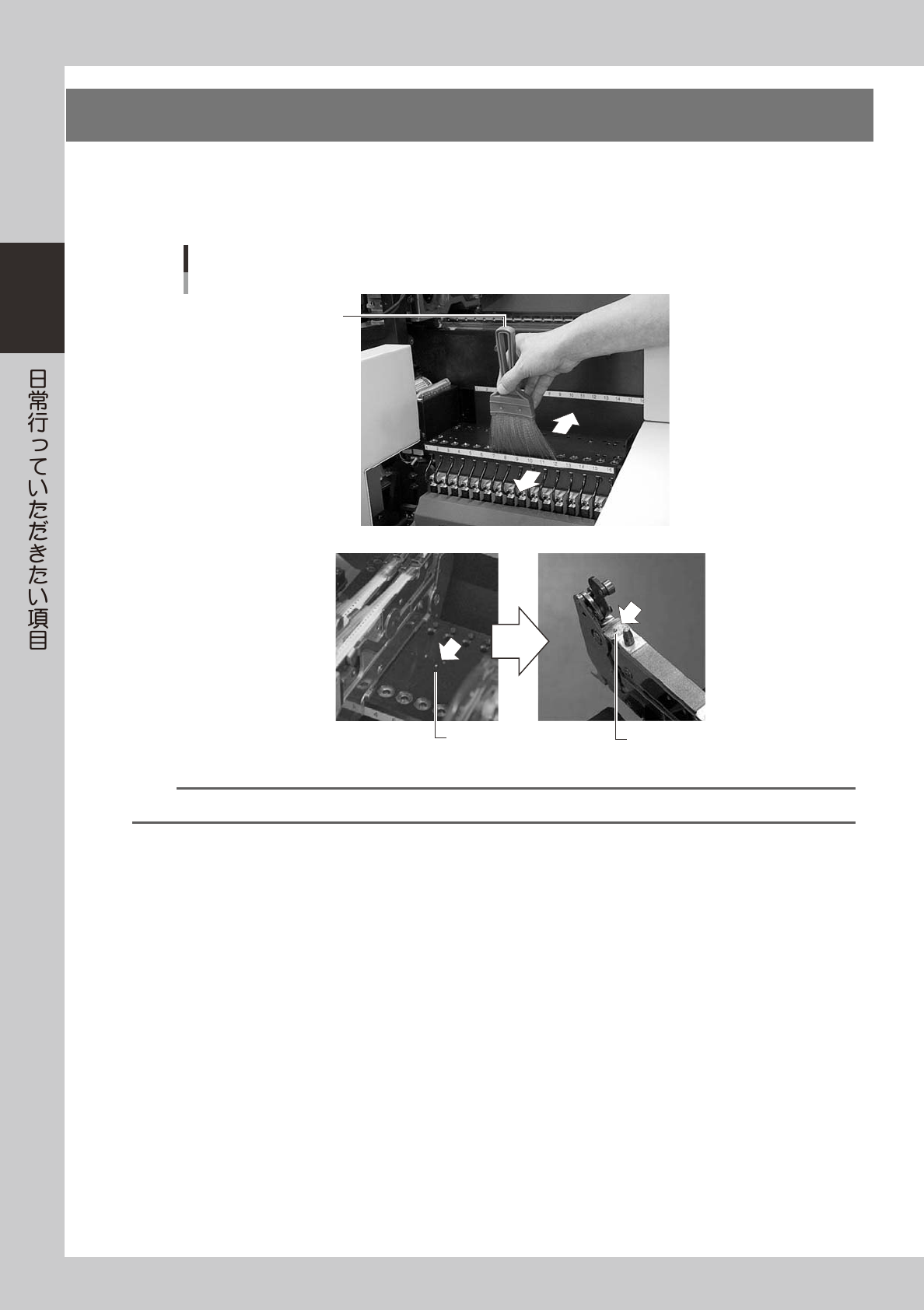

4.フィーダープレートの清掃
フィーダープレートを付属のブラシで清掃してください。
フィーダープレート上にチップや異物が落ちていると、フィーダーセットを行う際に噛み込んでしまって吸着
位置のズレを発生させる原因となります。これを防ぐために定期的に点検・清掃することをお勧めします。
チップ
付着したチップ
清掃用ブラシ
フィーダープレートの清掃
51206-F9-00
参考
プレート上に落ちているチップやごみは、プレート後部の穴に落としながら清掃することができます。
2-7
2

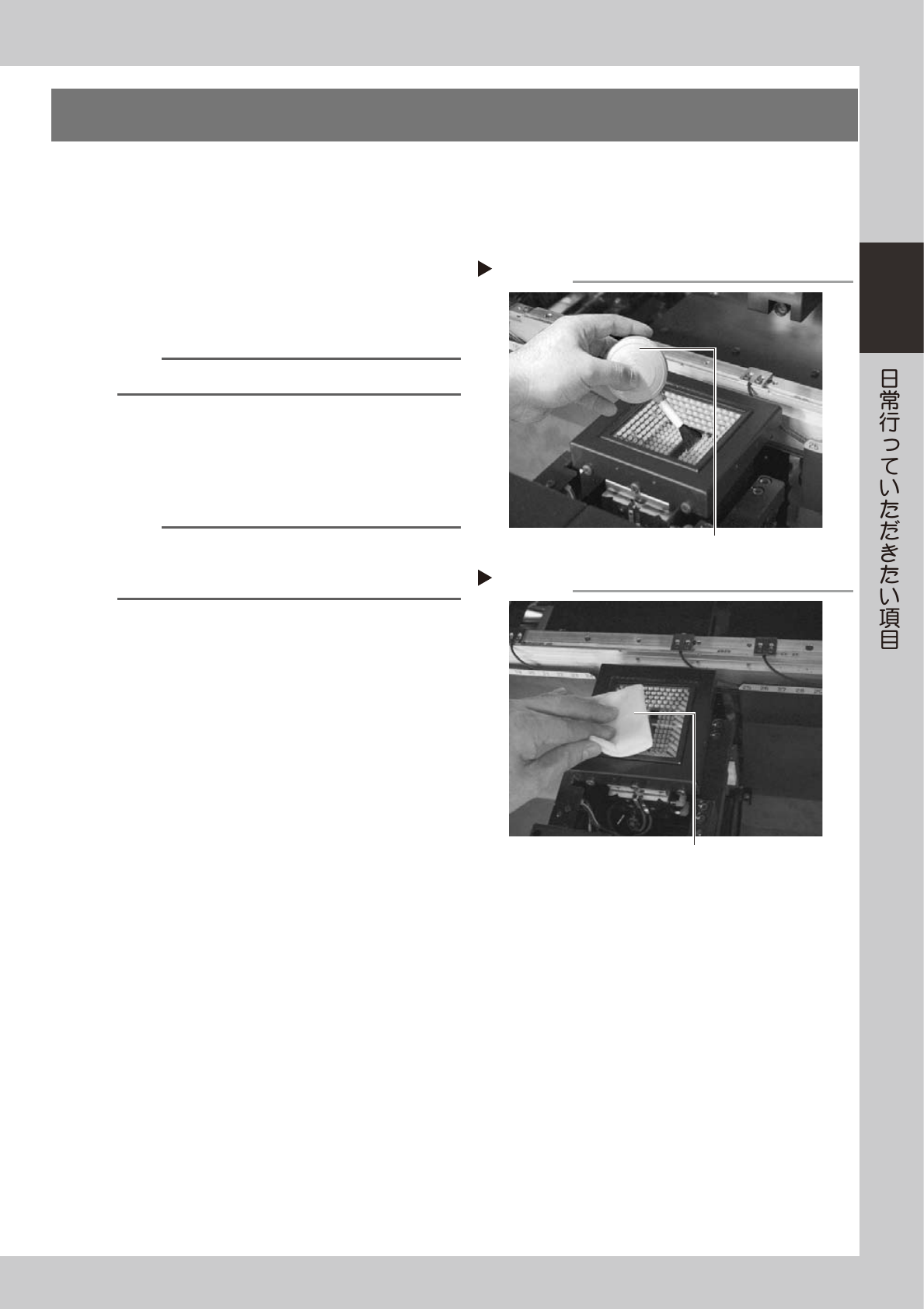

5.カメラ透明カバーの清掃
マルチビューカメラの透明カバーにホコリなどが付着していると、部品認識エラーの原因になることがありま
す。これを防ぐために定期的に点検・清掃することをお勧めします。
e
作業を安全に行うため、マシンが非常停止状態、あるいはマシンの電源スイッチが OFF になっていることを確
認してください。
1
光学系ブラシで透明カバー上のホコリ
を取り払います。
51207-F9-00
参考
光学系ブラシはマシン同梱品に含まれています。
2
ウエスで透明カバーを拭きます。
ウエスにレンズクリーナーを数滴付けて透明カ
バーを拭いてください。
51209-F9-00
n
要点
ウエスはホコリの出ないものを使用してください。
レンズクリーナーはマシン同梱品に含まれています。他の
クリーナーは使用しないでください。
光学系ブラシでホコリを払う
Step 1
光学系ブラシ
ウエスで透明カバーを拭く
Step 2
ホコリの出ないウエス
第 3 章
定期的に行っていただきたい項目
目次
1. 毎週または隔週 3-1
1.1 TypeA ノズルの清掃 3-1
1.2 TypeF ノズルの清掃（YG100A) 3-
3
1.2.1 FNC ノズル ASSY の取り外し 3-3
1.2.2 FNC ノズル ASSY の分解清掃 3-5
1.2.3 FNC ロックピンの清掃 3-9
1.2.4 FNC ノズル ASSY の取り付け 3-10
1.3 各軸のボールスクリューおよびリニアガイドの点検 3-13
2. 毎月または隔月 3-14
2.1 ノズルホルダーの清掃・給油 3-14
2.2 X,Y,W 軸の清掃・給油 3-1
6
2.2.1 X,Y,W 軸ボールスクリューの清掃・給油 3-16
2.2.2 X,Y,W 軸リニアガイドの清掃・給油 3-18
2.3 Z 軸とラックギヤの清掃・給油 3-20
2.4 エア / ミストフィルターの点検・清掃 3-21
2.5 カメラレンズ・照明の清掃 3-23
3. 6 ヶ月または 1 年 3-26
3.1 エジェクターフィルターの清掃・交換 3-26
3.2 スプラインシャフト内の清掃・給油 3-27
3.2.1 スプラインシャフト内の洗浄 3-27
3.2.2 ノズルの取り付け・給油・負圧確認 3-29
