2.エアジョイントの交換
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2
エアジョイントを取り外します。
8mm 程度の大きめの 6 角レンチでフィーダープ
レートの下からエアジョイントを押し上げます。
51403-F9-00
c
注意
エアホースを傷つけないように注意してください。
3
エアジョイントを取り付けます。
新しいエアジョイントをマークが正面を向くよう
にして上から押し込んでください。
51404-F9-00
c
注意
・向きを合わせずに取り付けるとエアホース内にゴミが入る
可能性がありますので注意してください。
・プレート面より低くなるまで確実に押し込んでください。
時間が経つと多少浮き上がりますので、再度押し込んでく
ださい。
4
動作を確認します。
1. フィーダーを取り付けます。
2. [ 装置 ] ボタンから「フィーダー」タブを開い
て ON/OFF 動作を行います。
エアジョイントの取り外し
Step 2
エアジョイント
6角レンチ
エアジョイントの取り付け
Step 3
マークの向き
マーク
4-4
4

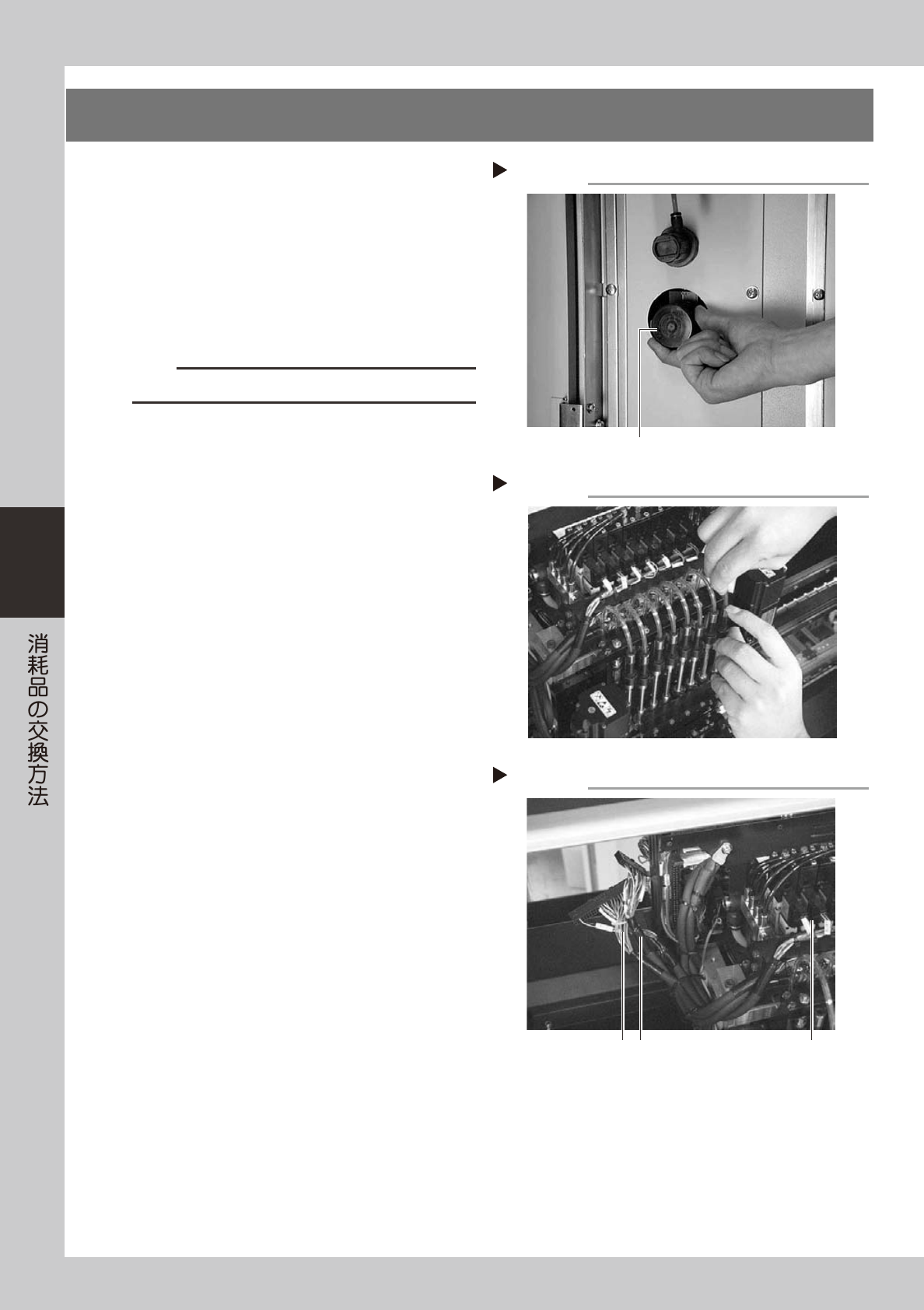

3.エジェクターバルブの交換
1
供給エアとマシンの電源を切ります。
マシン左下パネル内のエア供給 / 排出スイッチを
右に回してエア供給を止め、さらにソフトウェア
を終了し、マシンの電源スイッチを OFF にします。
51405-F9-00
2
ハーネスの結束バンドを切ります。
ヘッドフレームの上部にハーネス全体を留めてい
る結束バンドをニッパーで切ってください。
c
注意
ハーネスを切らないように注意してください。
3
エアチューブを取り外します。
各ヘッドのスプラインシャフトの上部に差し込ん
であるエアチューブを取り外してください。
51406-F9-00
4
バルブユニットのコネクターを外しま
す。
ヘッド上部の左側にある 2 つのコネクター（CN9、
CN11）を外してください。
51407-F9-00
供給エアを切る
Step 1
エア供給/排出スイッチ
エアチューブを取り外す
Step 3
コネクターを取り外す
Step 4
コネクターCN9とCN11を取り外す
バルブユニット
4-5
4
5
バルブユニットのエアホースを外しま
す。
ヘッド上部の右側にあるエアホースを 3 箇所で外
してください。
51408-F9-00
6
バルブユニットをヘッド部から取り外
します。
1. 6 角レンチ (5) でバルブユニットのベースを固
定しているボルト 4 本を外します。（ベース左
右に 2 個ずつあります。）
2. バルブユニット上に持ち上げるようにして、
ヘッド部から外します。
51409-F9-00
7
ブローバルブのコネクターを取り外す。
交換したいエジェクターバルブの前に取り付けら
れているブローバルブのコネクターを外してくだ
さい。
51410-F9-00
参考
エジェクターバルブを交換するには、まずブローバルブを
取り外す必要があります。
バルブユニットを取り外す
Step 6
6角レンチでボルトを外す
取り外したバルブユニット
ブローバルブのコネクターを取り外す
Step 7
ブローバルブのコネクター
エアホースを取り外す
Step 5
この3箇所で取り外す
