4-6 4 8 ブ ロ ー バ ル ブ を 取 り 外 し ま す 。 プ ラ ス 精 密 ド ラ イ バ ー で ブ ロ ー バ ル ブ の 固 定 ネ ジ 2 本 を 緩 め 、ブ ロ ー バ ル ブ を 取 り 外 し て く だ さ い 。 ブ ロ ー バ ル ブ を 取 り 外 す と 、 エ ジ ェ ク タ ー バ ル ブ の 固 定 ネ ジ が 現 れ ま す 。 51 4 11 - F9 -0 0 9 バ ル ブ ユ ニ…
4-5
4
5

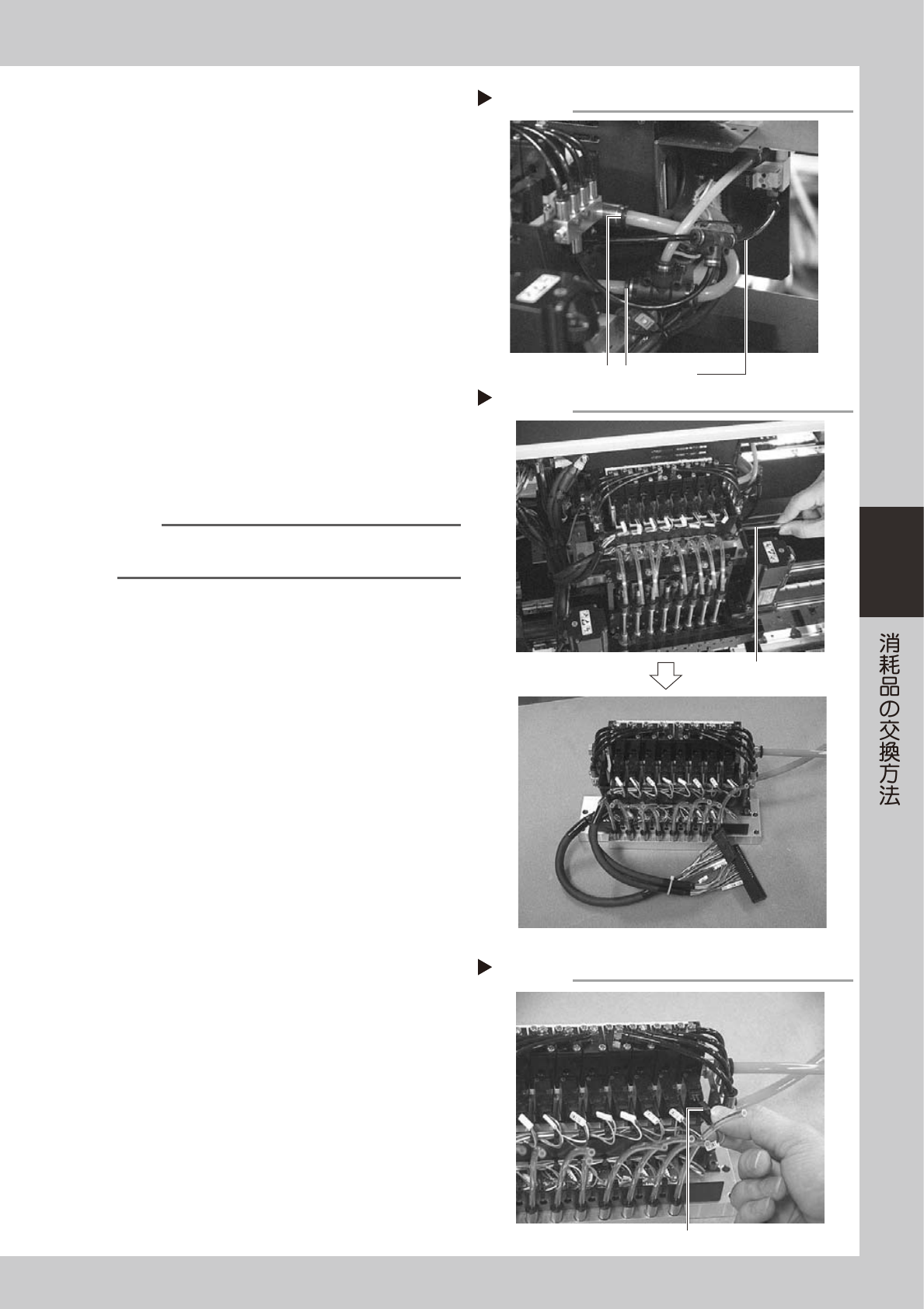

バルブユニットのエアホースを外しま
す。
ヘッド上部の右側にあるエアホースを 3 箇所で外
してください。
51408-F9-00
6
バルブユニットをヘッド部から取り外
します。
1. 6 角レンチ (5) でバルブユニットのベースを固
定しているボルト 4 本を外します。（ベース左
右に 2 個ずつあります。）
2. バルブユニット上に持ち上げるようにして、
ヘッド部から外します。
51409-F9-00
7
ブローバルブのコネクターを取り外す。
交換したいエジェクターバルブの前に取り付けら
れているブローバルブのコネクターを外してくだ
さい。
51410-F9-00
参考
エジェクターバルブを交換するには、まずブローバルブを
取り外す必要があります。
バルブユニットを取り外す
Step 6
6角レンチでボルトを外す
取り外したバルブユニット
ブローバルブのコネクターを取り外す
Step 7
ブローバルブのコネクター
エアホースを取り外す
Step 5
この3箇所で取り外す
4-6
4
8
ブローバルブを取り外します。
プラス精密ドライバーでブローバルブの固定ネジ
2 本を緩め、ブローバルブを取り外してください。
ブローバルブを取り外すと、エジェクターバルブ
の固定ネジが現れます。
51411-F9-00
9
バルブユニットのフレームを開きます。
バルブユニットのフレームを左右で固定している
ボルトを緩め、フレームを前側に開きます。この
フレームを前に開く（あるいは取り外す）と、エ
ジェクターバルブの固定ネジが緩めやすくなりま
す。
51412-F9-00
0
エジェクターバルブを取り外します。
プラス精密ドライバーでエジェクターの固定ネジ
2 本を緩め、エジェクターバルブを取り外してく
ださい。
51413-F9-00
c
注意
エジェクターバルブの裏側のガスケットを落とさないよう
に注意してください。
q
新しいエジェクターバルブを取り付け
ます。
プラス精密ドライバーで新しいエジェクターバル
ブの固定ネジ 2 本を締めて、固定してください。
c
注意
ガスケットの付け忘れ、裏表、挟み込みに注意してください。
w
上記と逆の手順でバルブユニットを元
どおりに取り付けます。
エアホースやコネクターも元どおりに接続してく
ださい。
e
動作を確認します。
バルブユニット元どおりに取り付けたら、供給エ
アとマシンの電源を入れ、3 章「3.2.2 ノズルの
取り付け・給油・負圧確認」の Step6 と同じ方法
で負圧を発生させ、異常な数値が出ないことを確
認してください。
バルブユニットのフレーム
Step 9
ボルトを緩める フレーム
エジェクターバルブを取り外す
Step 10
プラス精密ドライバー
エジェクターバルブ
ブローバルブを取り外す
Step 8
プラス精密ドライバー
ブローバルブ
4-7
4
4.フィーダーバルブの交換
1
マシンの電源を落とします。
アプリケーション (VGOS) を終了し、電源スイッ
チを左に回してマシンの電源を落としてくださ
い。
2
供給エアーを切り離します。
背面カバーを開けてエアホースを取り外してくだ
さい。
3
ハーネスカバーを取り外します。
プラスドライバーを使ってハーネスカバーを止め
ているネジを外してください。
51414-F9-00
4
フィーダーバルブを取り外します。
1. 交換するバルブのコネクターを取り外します。
2. 精密ドライバーを使ってバルブを取り外しま
す。
51415-F9-00
5
エアホースを取り外します。
カッターを使ってエアホースを切って取り除いて
ください。
6
バルブとカバーを取り付けます。
Step3、4 と逆の手順でバルブとカバーを取り付
けてください。
c
注意
ガスケットの付け忘れ、裏表、挟み込みなどに注意してく
ださい。
7
エアホースを取り付けます。
エアホースをジョイント部に取り付けてくださ
い。
8
動作を確認します。
1. マシンを立ち上げます。
2. フィーダーを取り付けます。
3. [ 装置 ] ボタンから「フィーダー」タブを開い
て ON/OFF 動作を行い、LED ランプの点灯と
フィーダーの動作を確認してください。
51416-F9-00
ハーネスカバーの取り外し
Step 3
ハーネスカバー
両サイドの
ここのネジを外す
フィーダーバルブの取り外し
Step 4
バルブコネクター このネジを2本外す
フィーダーバルブの動作確認
Step 8
LEDランプ
