4-7 4 4 . フ ィ ー ダ ー バ ル ブ の 交 換 1 マ シ ン の 電 源 を 落 と し ま す 。 ア プ リ ケ ー シ ョ ン ( V G O S ) を 終 了 し 、 電 源 ス イ ッ チ を 左 に 回 し て マ シ ン の 電 源 を 落 と し て く だ さ い 。 2 供 給 エ ア ー を 切 り 離 し ま す 。 背 面 カ バ ー を 開 け て エ ア ホ ー ス を 取 り …
4-6
4
8

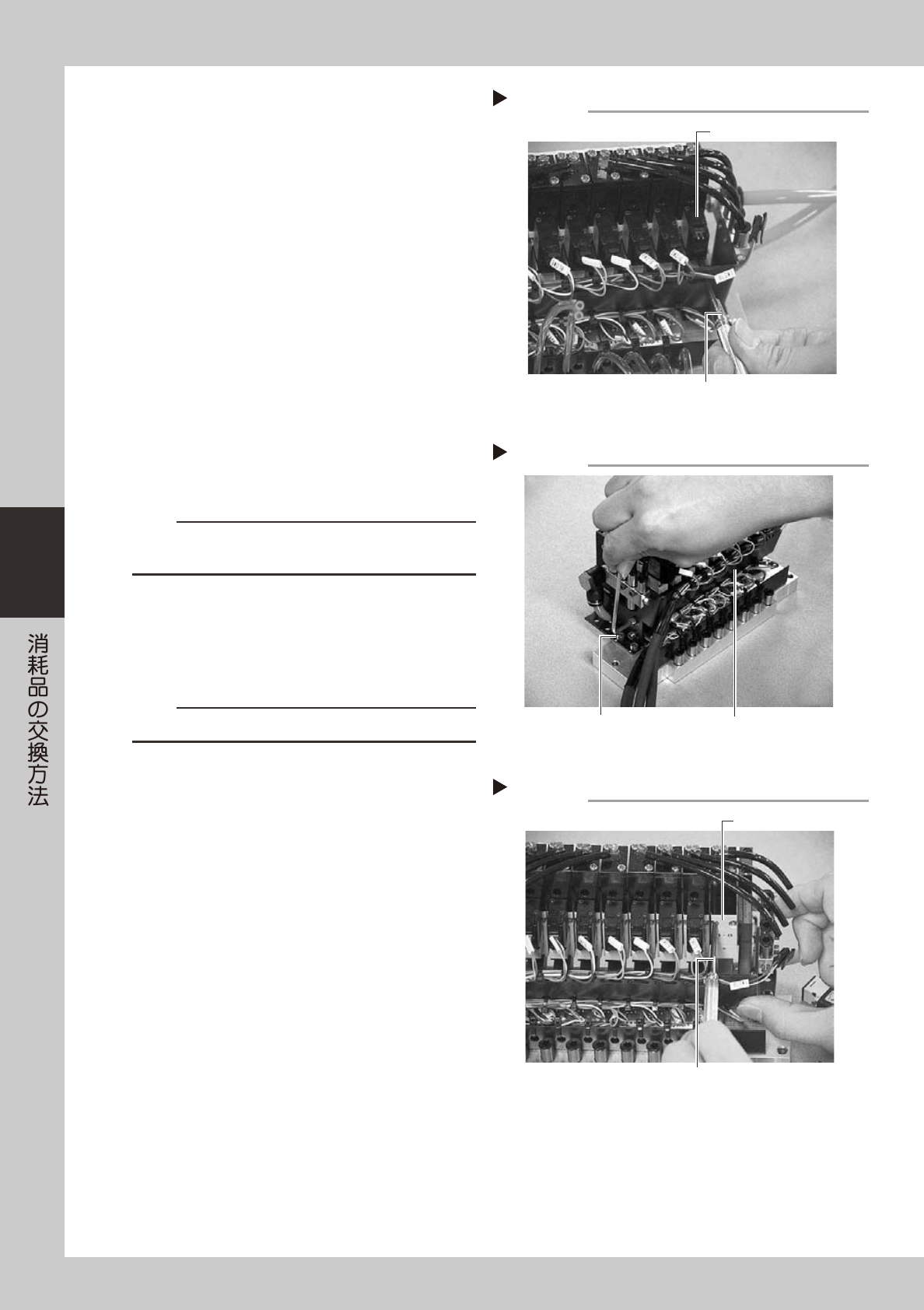

ブローバルブを取り外します。
プラス精密ドライバーでブローバルブの固定ネジ
2 本を緩め、ブローバルブを取り外してください。
ブローバルブを取り外すと、エジェクターバルブ
の固定ネジが現れます。
51411-F9-00
9
バルブユニットのフレームを開きます。
バルブユニットのフレームを左右で固定している
ボルトを緩め、フレームを前側に開きます。この
フレームを前に開く（あるいは取り外す）と、エ
ジェクターバルブの固定ネジが緩めやすくなりま
す。
51412-F9-00
0
エジェクターバルブを取り外します。
プラス精密ドライバーでエジェクターの固定ネジ
2 本を緩め、エジェクターバルブを取り外してく
ださい。
51413-F9-00
c
注意
エジェクターバルブの裏側のガスケットを落とさないよう
に注意してください。
q
新しいエジェクターバルブを取り付け
ます。
プラス精密ドライバーで新しいエジェクターバル
ブの固定ネジ 2 本を締めて、固定してください。
c
注意
ガスケットの付け忘れ、裏表、挟み込みに注意してください。
w
上記と逆の手順でバルブユニットを元
どおりに取り付けます。
エアホースやコネクターも元どおりに接続してく
ださい。
e
動作を確認します。
バルブユニット元どおりに取り付けたら、供給エ
アとマシンの電源を入れ、3 章「3.2.2 ノズルの
取り付け・給油・負圧確認」の Step6 と同じ方法
で負圧を発生させ、異常な数値が出ないことを確
認してください。
バルブユニットのフレーム
Step 9
ボルトを緩める フレーム
エジェクターバルブを取り外す
Step 10
プラス精密ドライバー
エジェクターバルブ
ブローバルブを取り外す
Step 8
プラス精密ドライバー
ブローバルブ
4-7
4

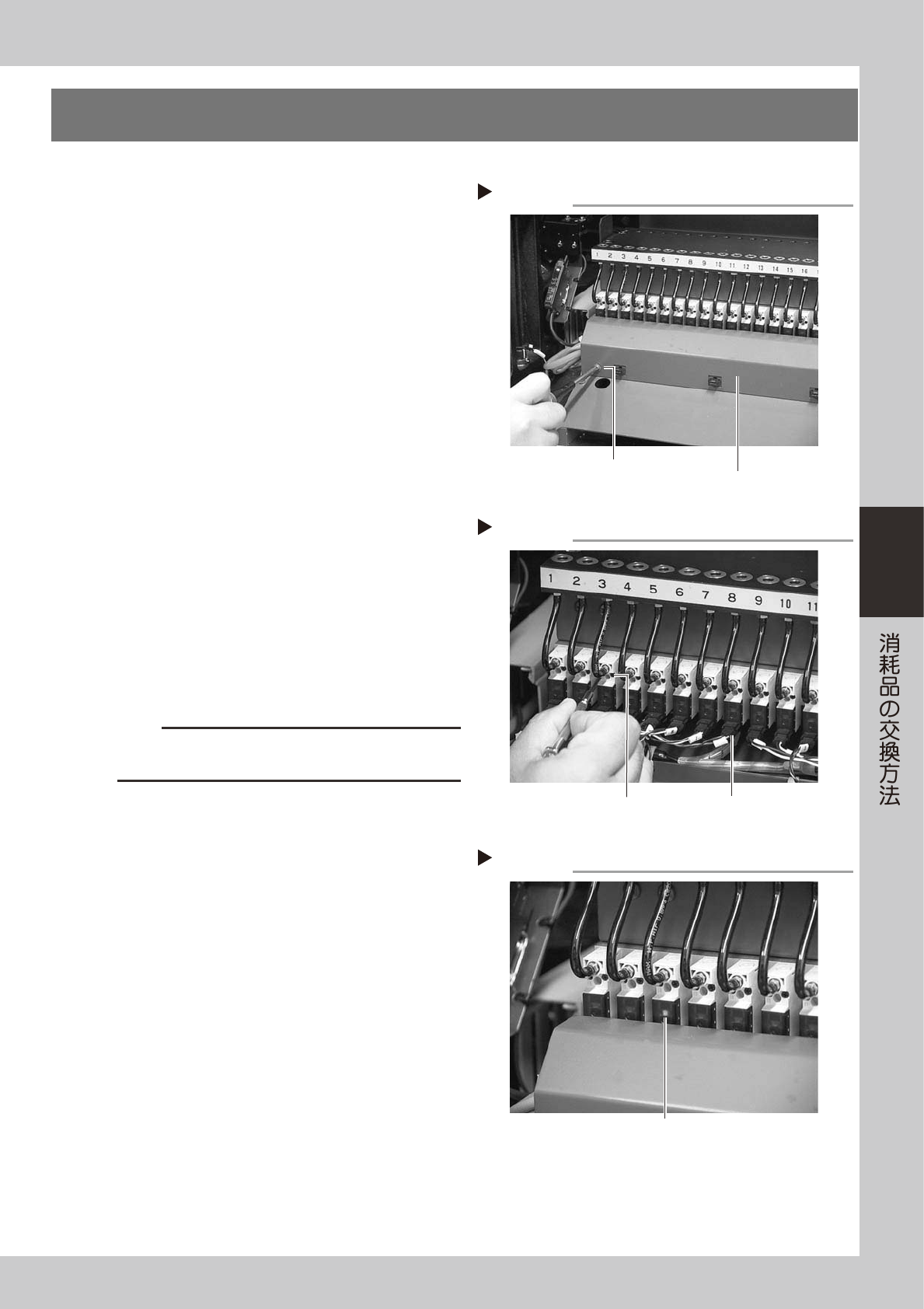

4.フィーダーバルブの交換
1
マシンの電源を落とします。
アプリケーション (VGOS) を終了し、電源スイッ
チを左に回してマシンの電源を落としてくださ
い。
2
供給エアーを切り離します。
背面カバーを開けてエアホースを取り外してくだ
さい。
3
ハーネスカバーを取り外します。
プラスドライバーを使ってハーネスカバーを止め
ているネジを外してください。
51414-F9-00
4
フィーダーバルブを取り外します。
1. 交換するバルブのコネクターを取り外します。
2. 精密ドライバーを使ってバルブを取り外しま
す。
51415-F9-00
5
エアホースを取り外します。
カッターを使ってエアホースを切って取り除いて
ください。
6
バルブとカバーを取り付けます。
Step3、4 と逆の手順でバルブとカバーを取り付
けてください。
c
注意
ガスケットの付け忘れ、裏表、挟み込みなどに注意してく
ださい。
7
エアホースを取り付けます。
エアホースをジョイント部に取り付けてくださ
い。
8
動作を確認します。
1. マシンを立ち上げます。
2. フィーダーを取り付けます。
3. [ 装置 ] ボタンから「フィーダー」タブを開い
て ON/OFF 動作を行い、LED ランプの点灯と
フィーダーの動作を確認してください。
51416-F9-00
ハーネスカバーの取り外し
Step 3
ハーネスカバー
両サイドの
ここのネジを外す
フィーダーバルブの取り外し
Step 4
バルブコネクター このネジを2本外す
フィーダーバルブの動作確認
Step 8
LEDランプ
4-8
4

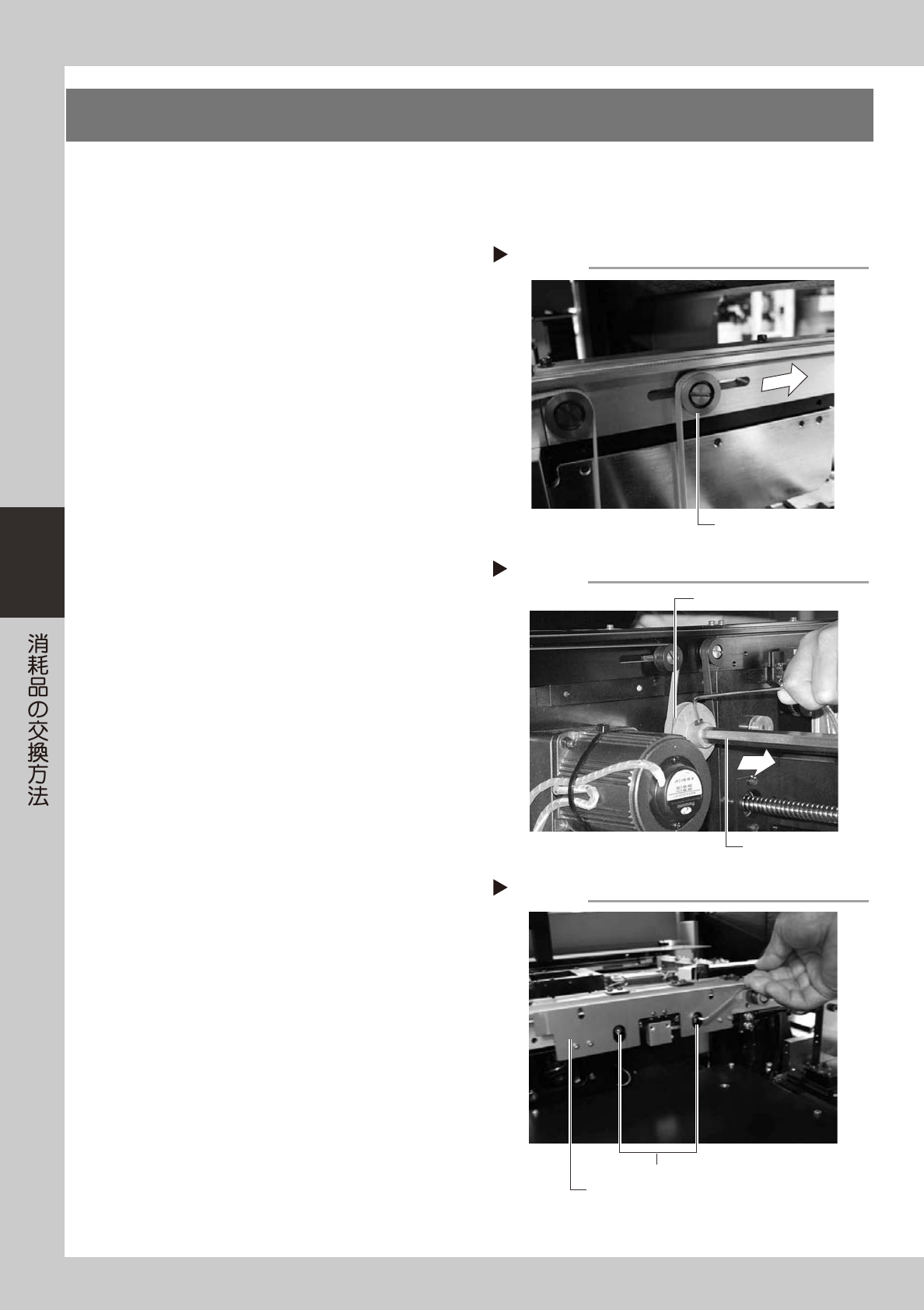

5.基板搬送部の清掃とベルト交換
本機のコンベアベルトは「基板搬入部」と「基板実装、搬出部」に分かれています。
以下の手順は「基板実装、搬出部」のベルト交換手順になりますので、「基板搬入部」ベルト交換の場合は、手
順４，５，８は省略してください。
e
1
非常停止ボタンを押します。
作業を安全に行うため、必ずマシンを非常停止状
態にしてください。
2
ベルトを緩めます。
六角レンチ (4) でテンショナーボルトを緩めて、
長穴いっぱい（緩む方向）にテンショナーを移動
してください。
51417-F9-00
3
ベルトを取り外します。
六角レンチ (3) でベルト駆動用プーリーのボルト
を外し、シャフトを引き抜きます。ベルトをプー
リーから外しシャフトとの隙間から抜き取ってく
ださい。
51418-F9-00
4
基板クランプ部を緩めます。
六角レンチ (3) で基板クランプ Assy 固定ボルト
（２ヶ所）を２回転ほど緩めます。
51419-F9-00
シャフトの取り外し
Step 3
シャフト
駆動用プーリー
ベルトテンションを緩める
Step 2
テンショナー
基板クランプ部を緩める
Step 4
基板クランプ部
基板クランプAssy固定ボルト
