GAM320A 操作說明書
6

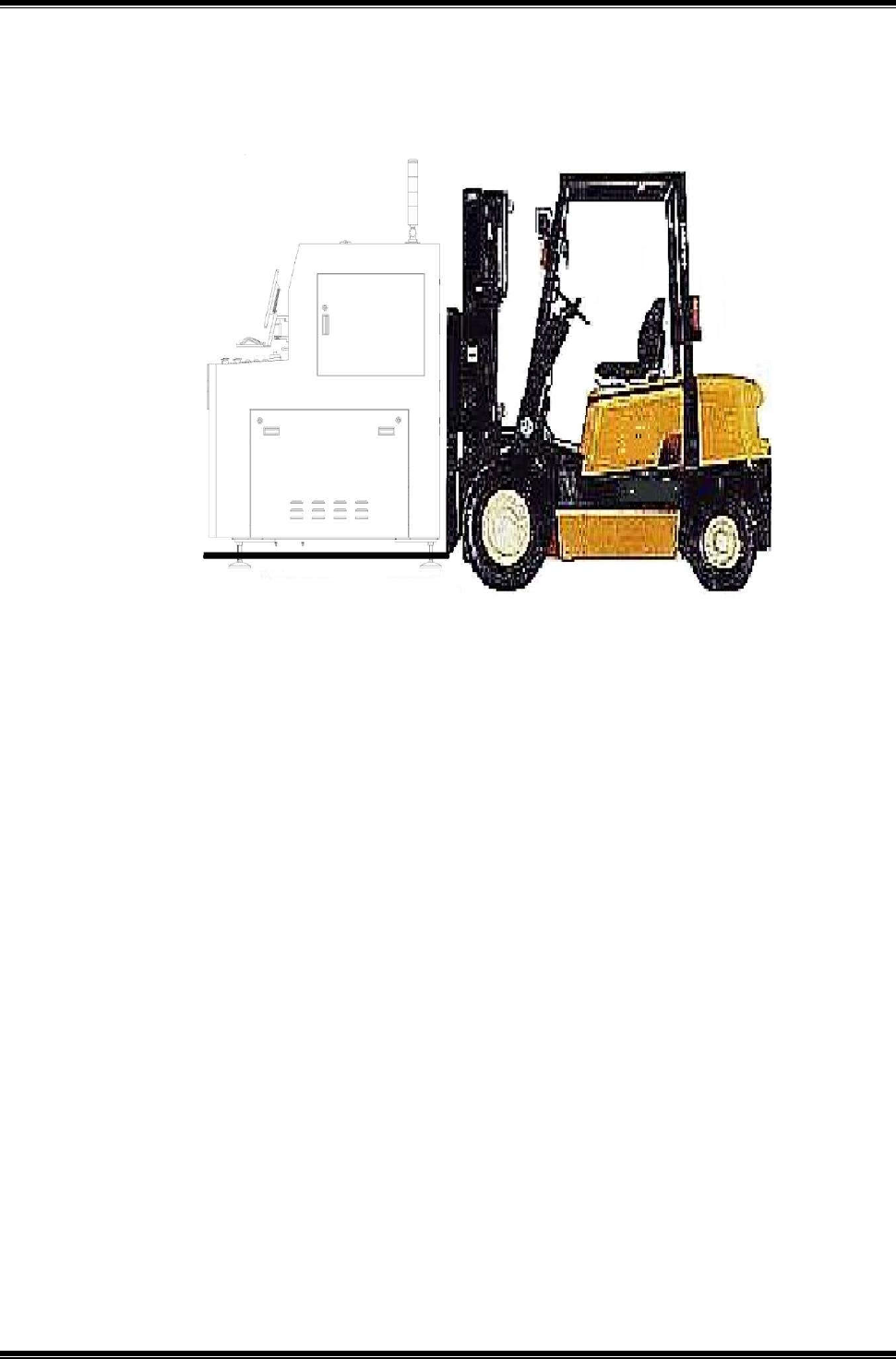

2.使用 1.5 噸級以上之堆高機，由機台後下方底盤進入，是唯一舉升機台之方式，
嚴禁掛吊，如圖 4-2-2。
3.搬運及放置注意事項：搬運置放時小心碰撞，請保持平穩狀態。
圖 4-2-2
GAM320A 操作說明書
7
1.檢查配件：本機配件請查看出貨清單。
2.安裝位置：依佔地空間(請參考 4-1 機械外觀尺寸)規劃本機停放位置，四周預
留人員活動間。
3.固定機台：將本機底座之腳盤平均置放於地面上，螺栓旋轉舉升腳輪離開
5~10mm。
4.水平調整：將水平儀置於工作台面上靠中間處，調整腳盤螺栓使機台成水平狀
態，並檢查各腳盤完全與地面接觸。
5.電源裝置：接入單相 220V 電源，將外部電源線鎖緊於內部端子台，並接上接
地線。
6.氣壓裝置：接入氣壓源，並設定過濾器之壓力錶於 0.5~0.6MPa，如圖 4-3-1。
7.配接集塵機：將配件風管(如圖 4-3-2)連接於集塵機之吸風口與機台之集塵配
接口，使用管口夾將風管固定（如圖 4-3-3）。
圖 4-3-3
圖
4
-
3
-
2
圖 4-3-1
GAM320A 操作說明書
8

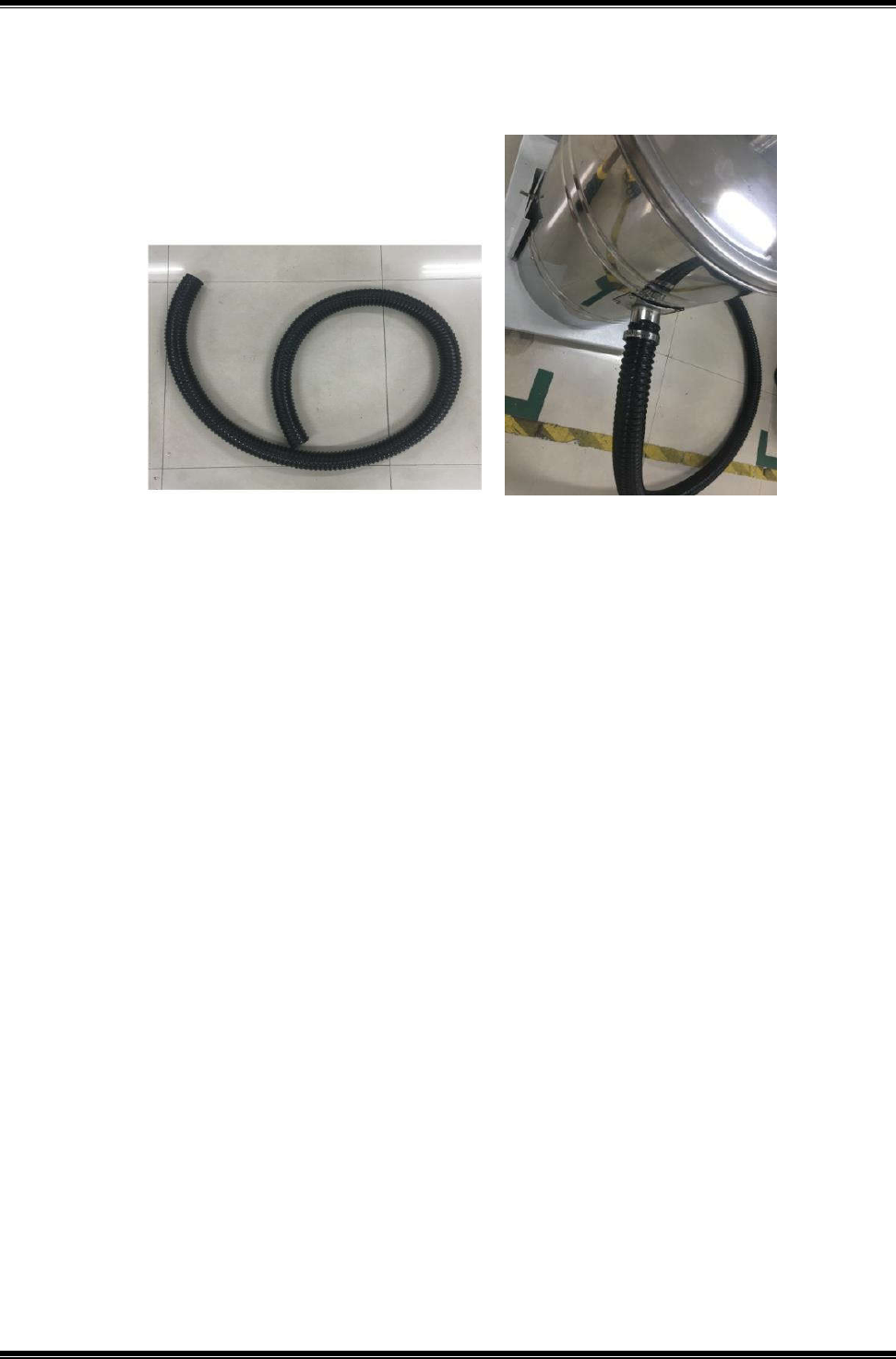

8. 配接上集塵集塵機：將配件風管(如圖 4-3-4)連接於集塵機之吸風口與機台之
集塵配接口，使用管口夾將風管固定（如圖 4-3-5）。
9.集塵機電源接線:將集塵機電源接至三相電源 220V/380V。
10.集塵機與集塵管接線:將集塵管接至分板機的集塵口，並用螺絲起子將管束鎖
緊，確認集塵管是否有接牢。
11.集塵機與分板機的接線:將集塵機的控制線接至分板機。
12.燈號裝置：將三色指示燈(如圖 4-2-1-○
A
)調整垂站立。
13.電腦設備：檢查所有電腦配線(電源線、視訊線、影像傳輸/電源線、鍵盤/滑
鼠、連接線、USB 延長線等)，是否正確連接固定。
圖 4-3-4 圖 4-3-5
