GAM320A 操作說明書 112 3. 進入程式 (F4) ，當 MARK 點對位成功後，點擊“編輯讀碼位置”鍵，開啟讀碼位 置編輯畫面。備註 : 需勾選“使用基板履歷讀碼”才可進入“編輯讀碼位置”， 如圖 8-1-3 。 4. 調整 CCD 畫面中藍框範圍、位置、 CCD 亮度至適當參數，點擊“條碼讀取”鍵， 測試讀碼功能是否正確，如圖 8-1-4 。 圖 8-1-3 圖 8-1-4
GAM320A 操作說明書
111

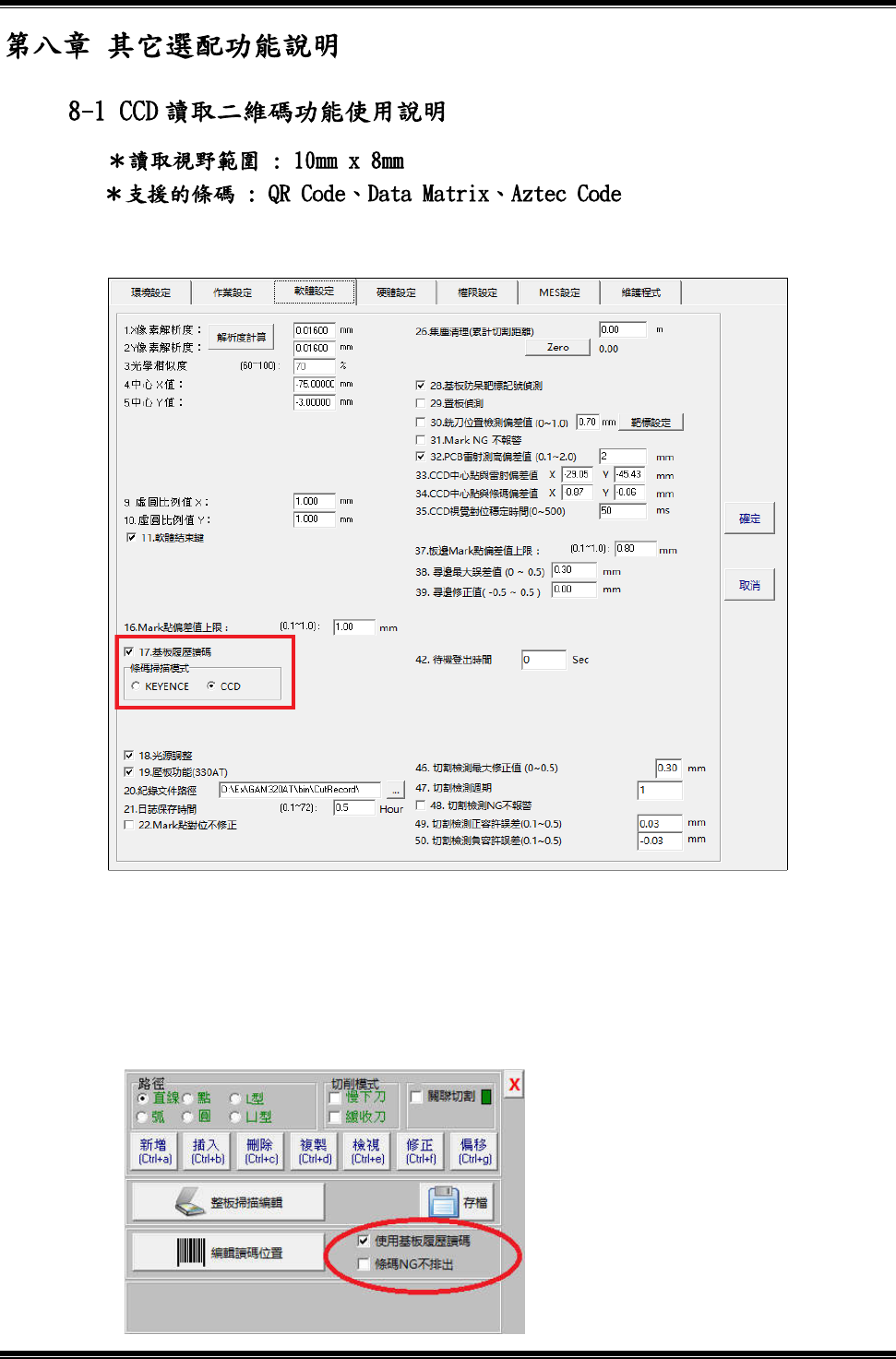

1.進入參數(F8)→軟體設定→勾選“基板履歷讀碼”，並將條碼掃描模式選擇
“CCD”，如圖 8-1-1。
2.注意，需進入參數(F8)→軟體設定→勾選“基板履歷讀碼”功能後才會顯示以下
設定項目，如圖 8-1-2 :
(1)編輯讀碼位置按鍵。
(2)使用基板履歷讀碼。
(3)條碼 NG 不排出之設定項目。
圖 8-1-1
圖 8-1-2
GAM320A 操作說明書
112

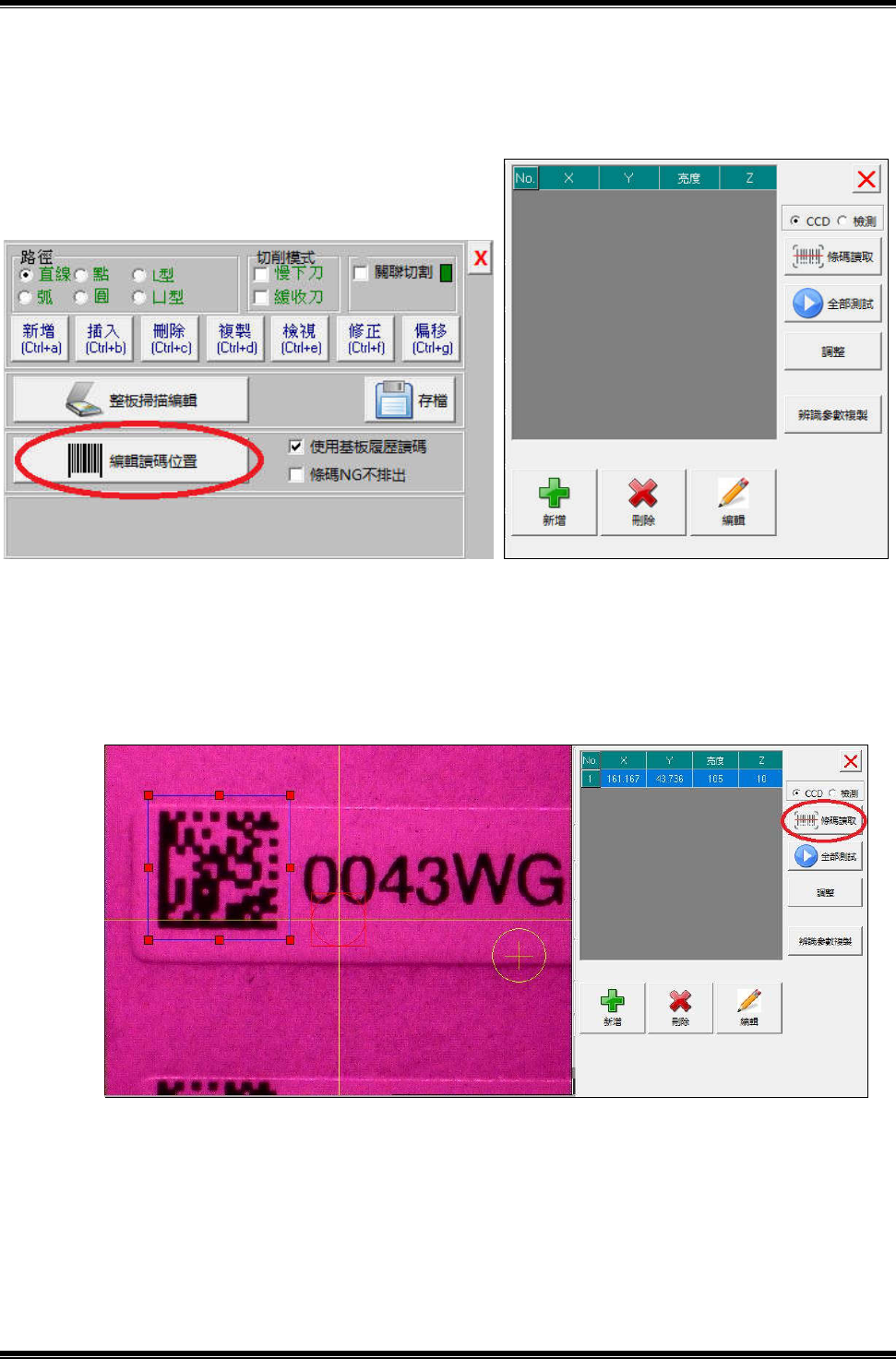

3.進入程式(F4)，當 MARK 點對位成功後，點擊“編輯讀碼位置”鍵，開啟讀碼位
置編輯畫面。備註:需勾選“使用基板履歷讀碼”才可進入“編輯讀碼位置”，
如圖 8-1-3。
4.調整 CCD 畫面中藍框範圍、位置、CCD 亮度至適當參數，點擊“條碼讀取”鍵，
測試讀碼功能是否正確，如圖 8-1-4。
圖 8-1-3
圖 8-1-4
GAM320A 操作說明書
113

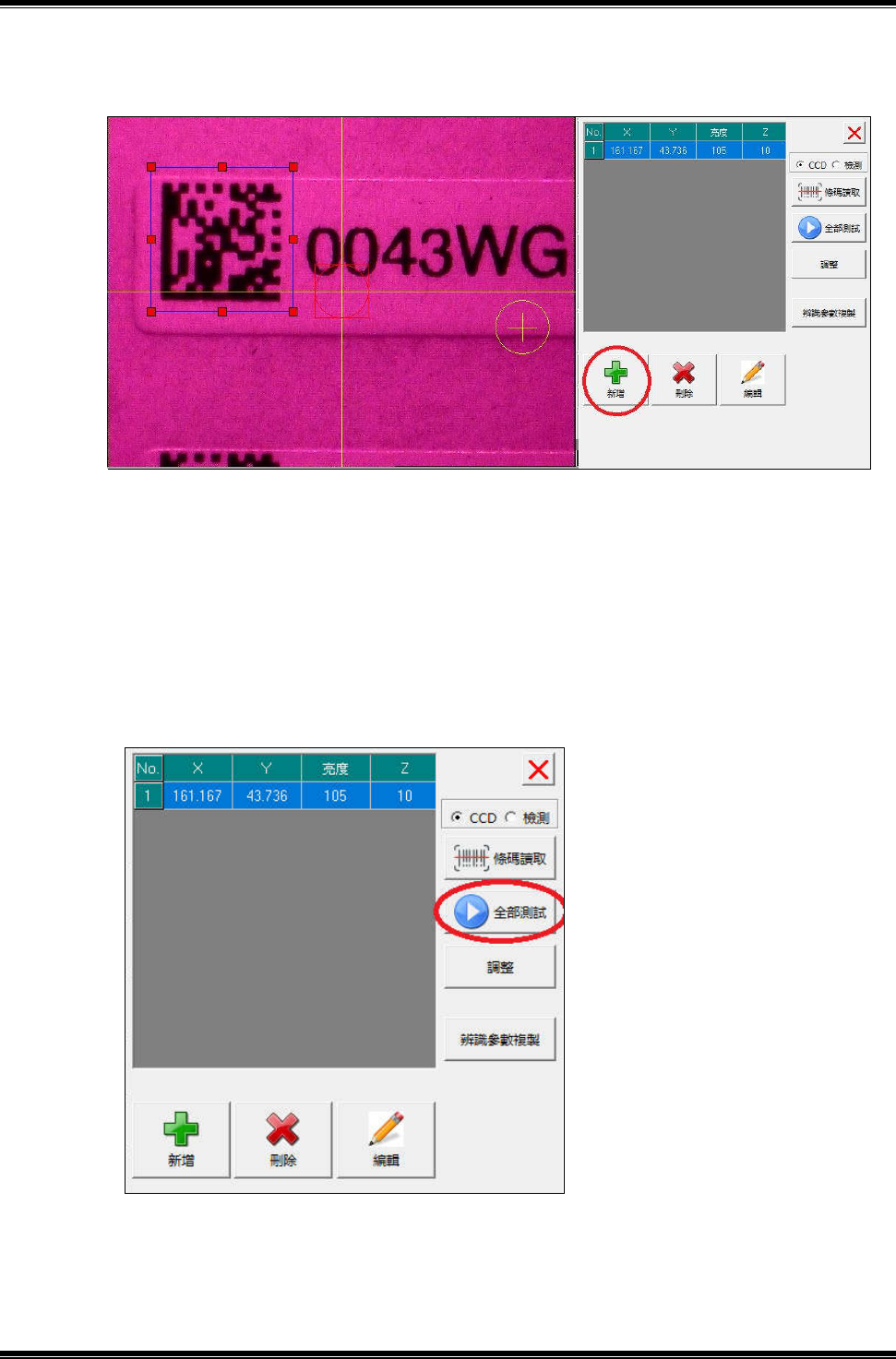

5.點擊“新增”鍵，系統將紀錄此點之座標位置，如圖 8-1-5。
6.若有多個條碼，請重複步驟 5 之操作，依序建立讀碼座標位置。
7.當所有讀碼座標位置建立完成後，點擊“全部測試”鍵，將從第一點開始，依序
移動至設定的讀碼座標位置，並讀取該條碼，訊息欄將顯示所讀回的條碼資料，
確認所有條碼都能正確讀取，如圖 8-1-6。
圖 8-1-5
圖 8-1-6
