智茂分板机中文操作手冊_A1 - 第124页
GAM320A 操作說明書 121 2. 濾芯更換 : (1) 進行集塵機相關維護作業時， 為確保人員安全請關閉外部電源 ，避免發生感電 或突發運轉等危險情況。 (2) 打開左右鎖扣，開啟集塵桶上蓋，如圖 9-1-3 。 (3) 鬆開底部固定螺母方可取出濾心並更換，如圖 9-1-4 。 (4) 倒序裝回。 圖 9-1-3 圖 9-1-4
GAM320A 操作說明書
120

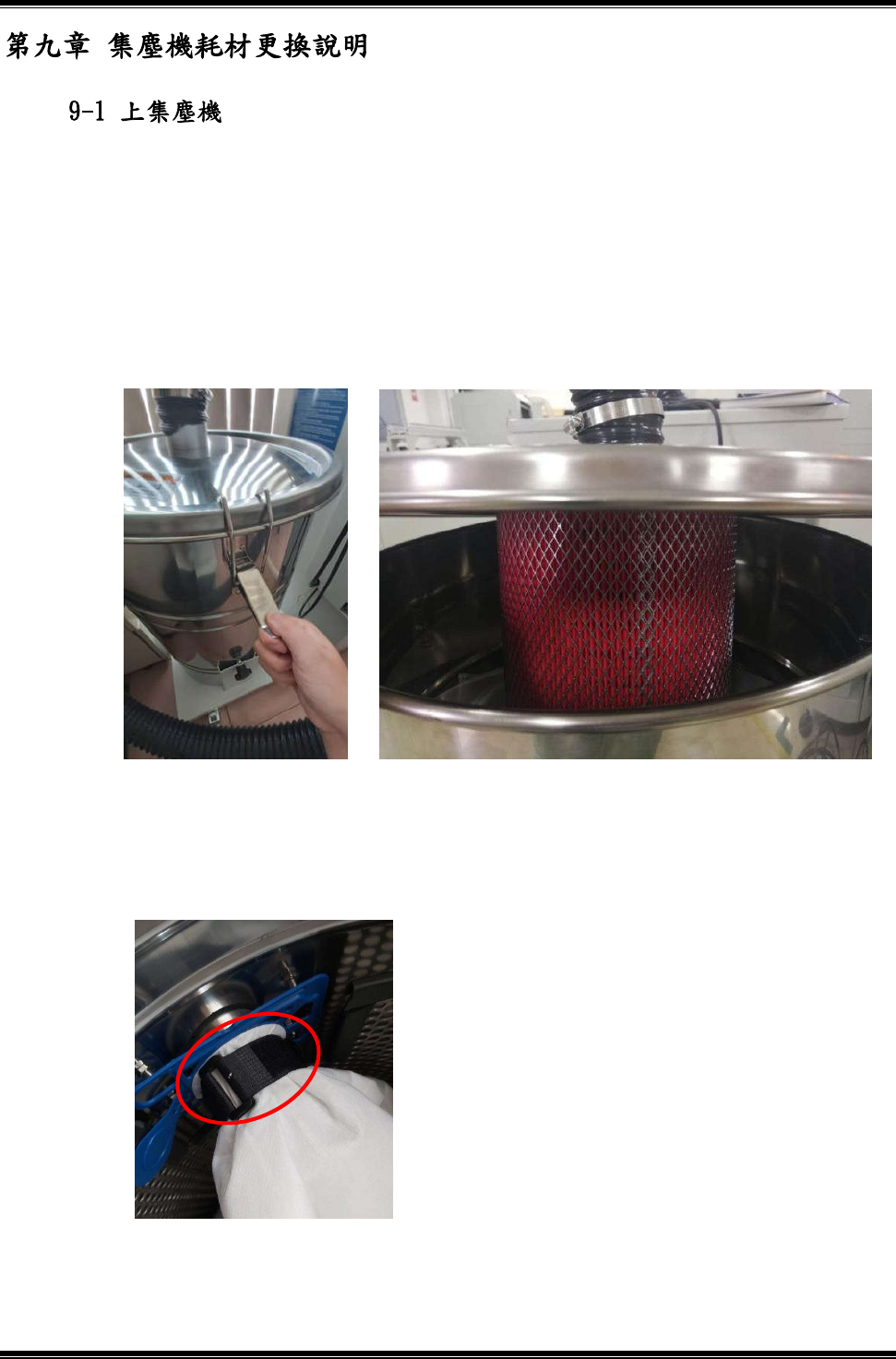

1.集塵袋更換:
(1)進行集塵機相關維護作業時，為確保人員安全請關閉外部電源，避免發生感電
或突發運轉等危險情況。
(2)打開兩側鎖扣，開啟集塵桶上蓋，如圖 9-1-1。
(3)鬆開固定繩方可取出集塵袋並更換，如圖 9-1-2。
(4)倒序裝回。
圖 9-1-1
圖 9-1-2
GAM320A 操作說明書
121
2.濾芯更換:
(1)進行集塵機相關維護作業時，為確保人員安全請關閉外部電源，避免發生感電
或突發運轉等危險情況。
(2)打開左右鎖扣，開啟集塵桶上蓋，如圖 9-1-3。
(3)鬆開底部固定螺母方可取出濾心並更換，如圖 9-1-4。
(4)倒序裝回。
圖 9-1-3
圖 9-1-4
GAM320A 操作說明書
122
1.集塵袋更換
(1)進行集塵機相關維護作業時，為確保人員安全請關閉外部電源，避免發生感
電或突發運轉等危險情況。
(2)首先前後搖動檢視門右側除塵桿，讓附著在濾袋內之粉塵落入集塵箱中，如
圖 9-2-1。
(3)打開鎖扣，如圖 9-2-2。
圖 9-2-1
圖 9-2-2
