GAM320A 操作說明書 122 1. 集塵袋更換 (1) 進行集塵機相關維護作業時，為確保人員安全請關閉外部電源，避免發生感 電或突發運轉等危險情況。 (2) 首先前後搖動檢視門右側除塵桿，讓附著在濾袋內之粉塵落入集塵箱中，如 圖 9-2-1 。 (3) 打開鎖扣，如圖 9-2-2 。 圖 9-2-1 圖 9-2-2
GAM320A 操作說明書
121

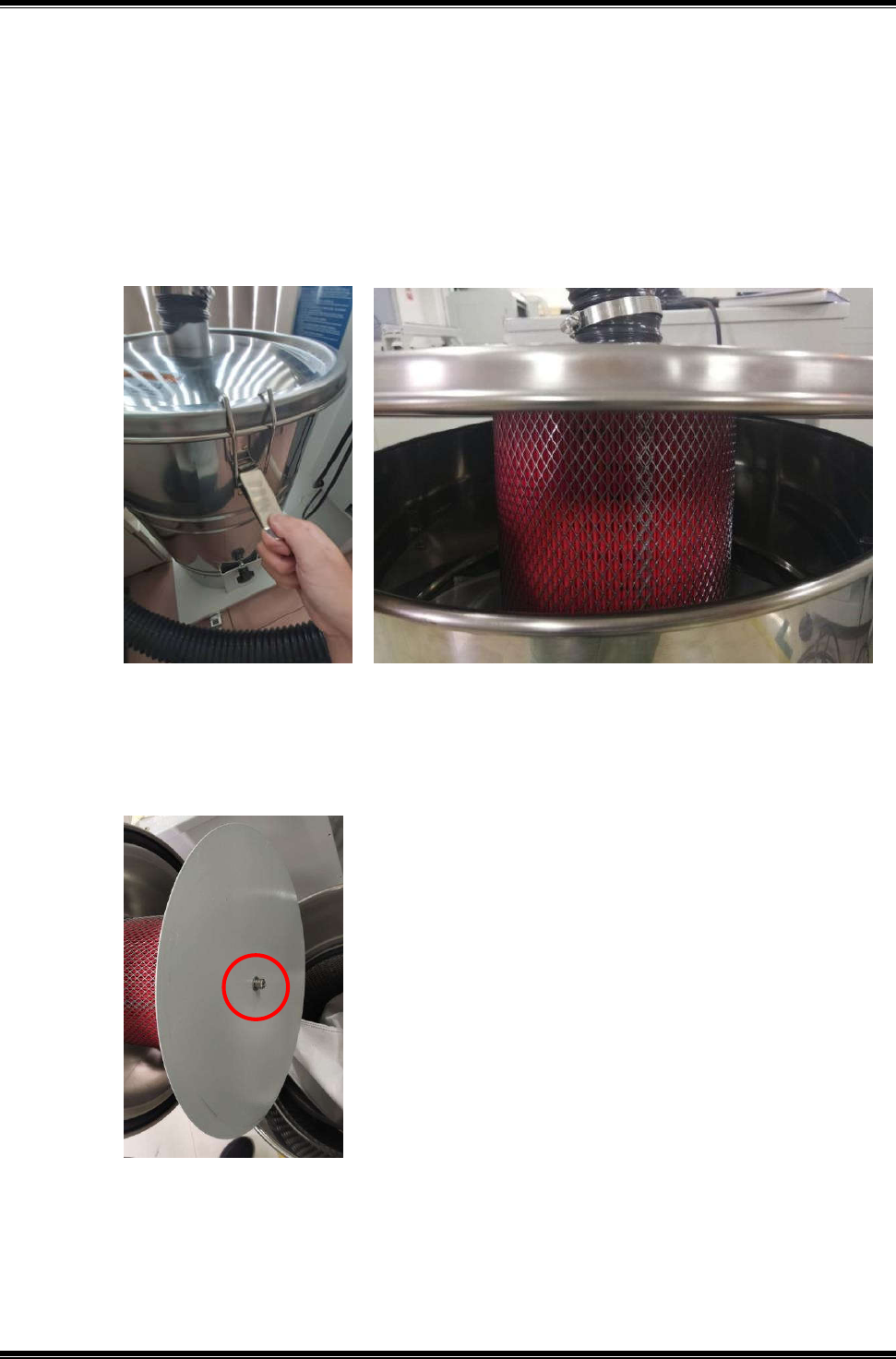

2.濾芯更換:
(1)進行集塵機相關維護作業時，為確保人員安全請關閉外部電源，避免發生感電
或突發運轉等危險情況。
(2)打開左右鎖扣，開啟集塵桶上蓋，如圖 9-1-3。
(3)鬆開底部固定螺母方可取出濾心並更換，如圖 9-1-4。
(4)倒序裝回。
圖 9-1-3
圖 9-1-4
GAM320A 操作說明書
122

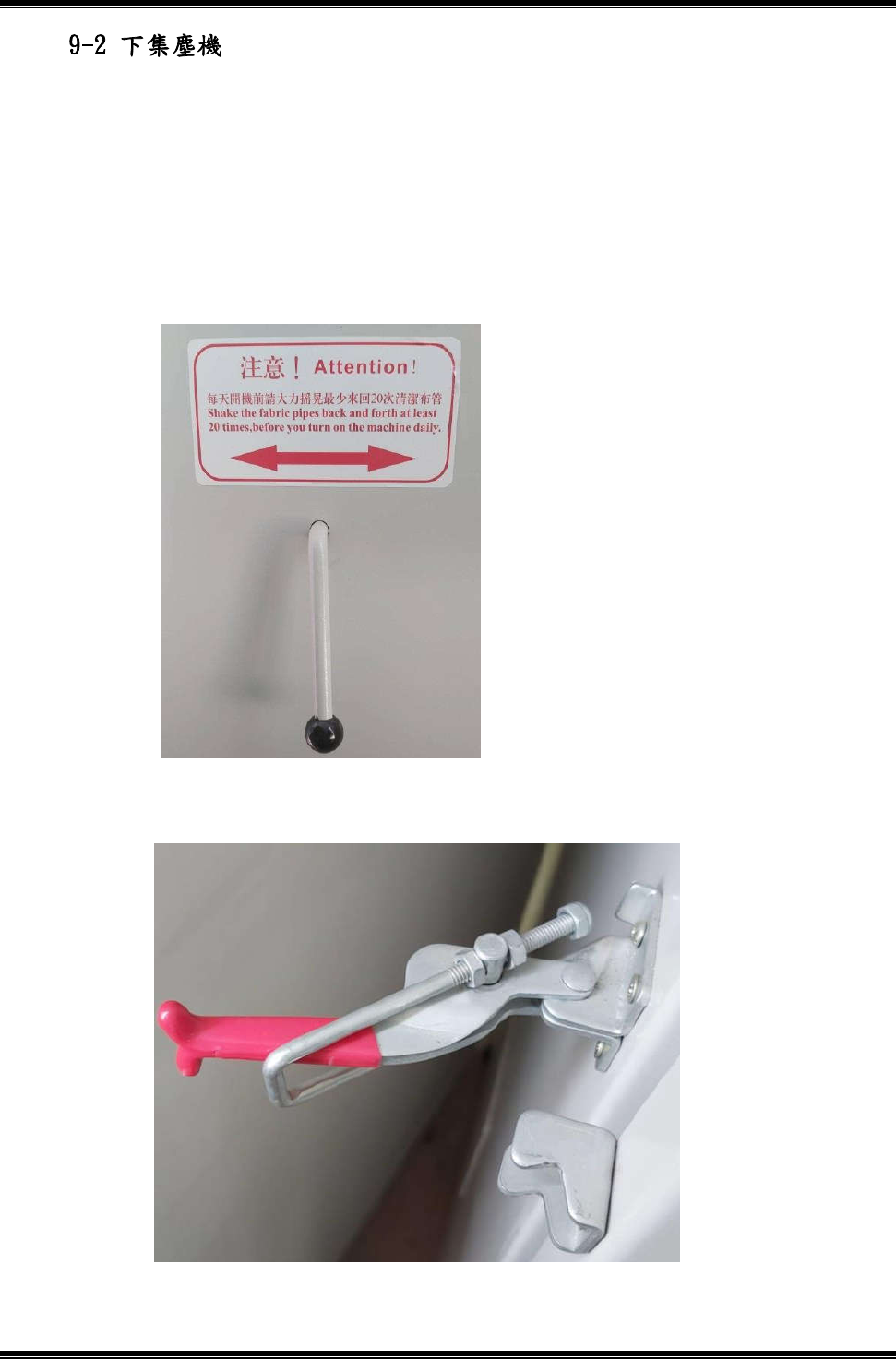

1.集塵袋更換
(1)進行集塵機相關維護作業時，為確保人員安全請關閉外部電源，避免發生感
電或突發運轉等危險情況。
(2)首先前後搖動檢視門右側除塵桿，讓附著在濾袋內之粉塵落入集塵箱中，如
圖 9-2-1。
(3)打開鎖扣，如圖 9-2-2。
圖 9-2-1
圖 9-2-2
GAM320A 操作說明書
123

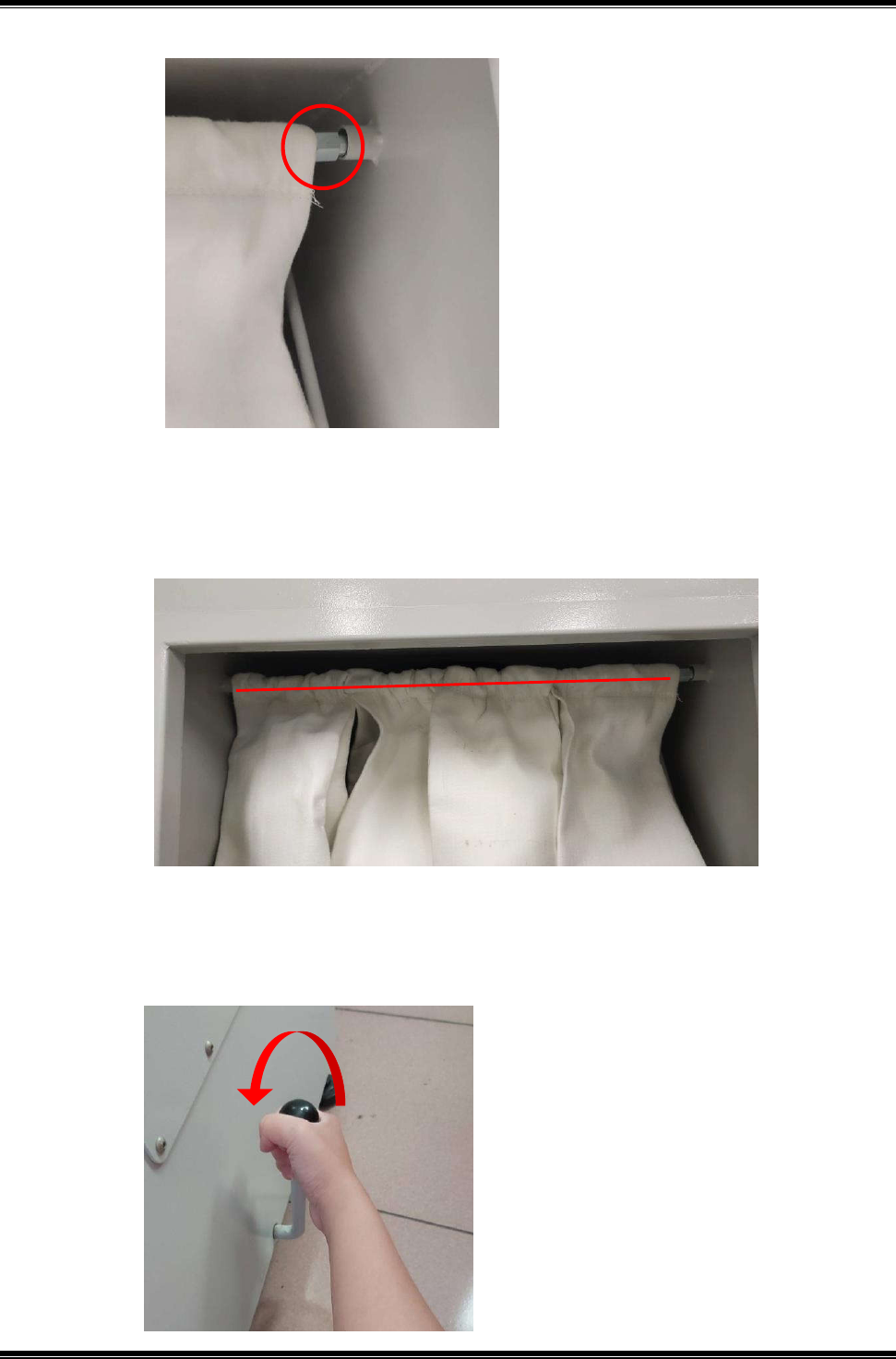

(4)鬆開集塵袋上側螺母，如圖 9-2-3。
(5)拆下螺桿方可取出集塵袋並更換，完成後裝回即可，如圖 9-2-4。
2.集塵箱清理
(1)集塵機下方頂桿往內拉，與地面呈平行，如圖 9-2-5。
圖 9-2-3
圖 9-2-4
圖 9-2-5
