GAM320A 操作說明書 125 1. 執行清潔、保養前應關閉電源，確定斷電。 2. 外觀擦拭使用棉質布料，配合無腐蝕性清潔劑，禁用化學性溶劑，如工業酒精、丙 酮等，避免損傷烤漆或機件。 3. 工作台面、集塵槽口應保持清潔暢通。 4. 開機前應檢查所有設備連接點 ， 如 風管 、 接頭等 ， 若發現有任 何鬆脫 、 磨損現象時 ， 應立即通知維修技術人員處理。 5. 應隨時保持所有光電開關之清潔，避免遭受粉塵或異物侵入，影響運作造成損…
GAM320A 操作說明書
124

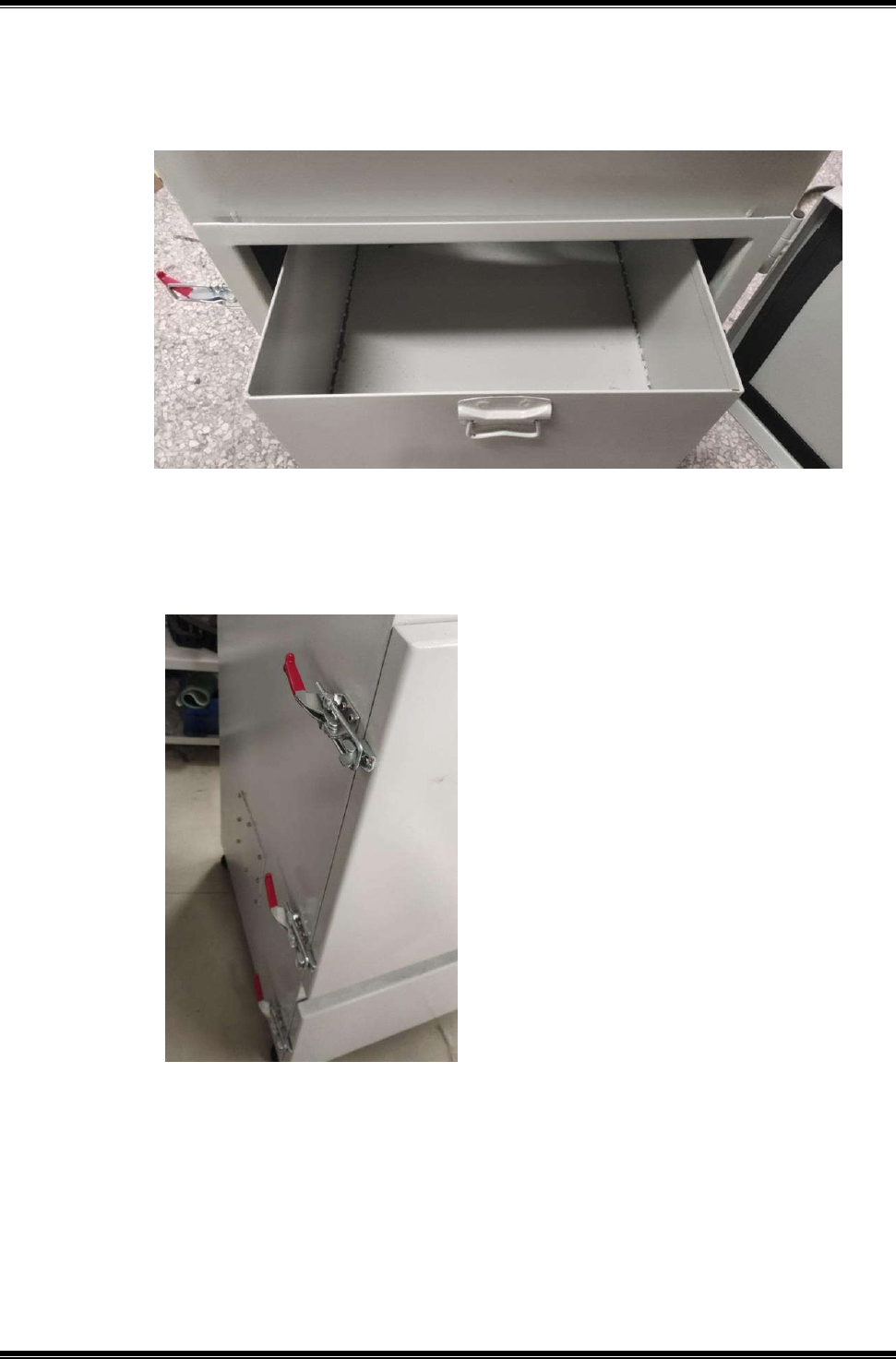

(2)拉出集塵箱清理後請推至盡頭將門關閉，並扳回頂桿，以確保粉塵不會溢
出，如圖 9-2-6。
(3)關門緊閉鎖扣，如圖 9-2-7。
圖 9-2-6
圖 9-2-7
GAM320A 操作說明書
125
1.執行清潔、保養前應關閉電源，確定斷電。
2.外觀擦拭使用棉質布料，配合無腐蝕性清潔劑，禁用化學性溶劑，如工業酒精、丙
酮等，避免損傷烤漆或機件。
3.工作台面、集塵槽口應保持清潔暢通。
4.開機前應檢查所有設備連接點，如風管、接頭等，若發現有任何鬆脫、磨損現象時，
應立即通知維修技術人員處理。
5.應隨時保持所有光電開關之清潔，避免遭受粉塵或異物侵入，影響運作造成損害。
6.保養週期表：
編號
項目
動作
時間 備註
日 週 月 年
1
顯示器、鍵盤
滑鼠
擦拭 1
2 工作台板及治具 擦拭 1 清潔除塵
3 CCD 及鏡頭表面 擦拭 1 使用拭鏡紙
4 滾珠導螺桿 清潔上油 1 高速軸承油脂
5 滑軌滑塊 清潔上油 1 高速軸承油脂
6 主軸夾頭 清潔擦拭 1 酒精,風槍
7 主軸 ESD 量測 電錶量測 1
選配 ESD 主軸適用
檢測超過 1KΩ 時需更換
碳刷
8 集塵風管 除塵 1
9 電器箱 除塵 6
10 集塵箱(下集塵) 除塵 1
GAM320A 操作說明書
126
編號
項目
動作
時間 備註
日 週 月 年
11 集塵布袋(下集塵)
除塵 1 使用集塵機撥桿拍打
更換 6 視實際使用更換
12 集塵袋(上集塵) 更換 2
視實際使用更換
13
集塵機濾芯
(上集塵)
更換 6
14 吸塵毛刷(上集塵) 除塵 1
15 進氣過濾閥 排水 1
反覆開關進氣手動閥門
排水
16 機器水平調校 調校 1
17
檢查各軸聯軸器的
鬆緊度及調整
調校 6
18 控制系統調校 調校 1
