GAM320A 操作說明書 12 名稱 圖示 功能說明 暫停鍵 機 台 與 軟 體 同 步 化 ， 只 要 按 下 此 鈕， 即為 暫 停 ( 黑 色鈕 ) 。 按下 此鈕 - 機台 動 作 呈 暫 時 停 止 狀 態。 停止鍵 機 台 與 軟 體 同 步 化 ， 只 要 按 下 此 鈕， 即為 停 止 ( 紅 色鈕 ) 。 按下 此鈕 - 機台 動 作呈停止狀態。 料盤進／出鍵 控 制 左 右 工 作 台 進出（綠色鈕） 。 按下 此…
GAM320A 操作說明書
11
2.操作面板按鍵說明
名稱
圖示
功能說明
電源開關
提供機台的電源和關閉電源功能。
ON：開啟電源
OFF:關閉電源
開機鍵
提供機台電腦的電源和關閉電源
功能。
ON：開關的指示燈亮
OFF：開關的指示燈滅
開啟電腦及關閉電腦請由此開關
操作。
緊急停止按鈕
發生突發狀況時使用，按下後立刻
斷電、馬達動作立即停止，待突發
狀況排除後，將緊急開關順時針方
向轉，即自動彈開，並可重新操
作。
啓動鍵
機台與軟體同步化，按下此鈕，即
為啟動(綠色鈕)。
按下此鈕-機台呈連續作動狀態。
GAM320A 操作說明書
12
名稱
圖示
功能說明
暫停鍵
機台與軟體同步
化，只要按下此
鈕，即為暫停(黑
色鈕)。
按下此鈕-機台動
作呈暫時停止狀
態。
停止鍵
機台與軟體同步
化，只要按下此
鈕，即為停止(紅
色鈕)。
按下此鈕-機台動
作呈停止狀態。
料盤進／出鍵
控制左右工作台
進出（綠色鈕）。
按下此鈕-機台的
料盤會進料或出
料作動。
照明鍵
開啟或關閉照明
燈(黃色鈕)。
ON：開啟照明燈
OFF:關閉照明燈
GAM320A 操作說明書
13
1.開啟電源：將機器左邊紅色電源開關開啟。
2.確認緊停開關為開啟的狀態。
3.開啟電腦電源。
4.開啟顯示器電源。

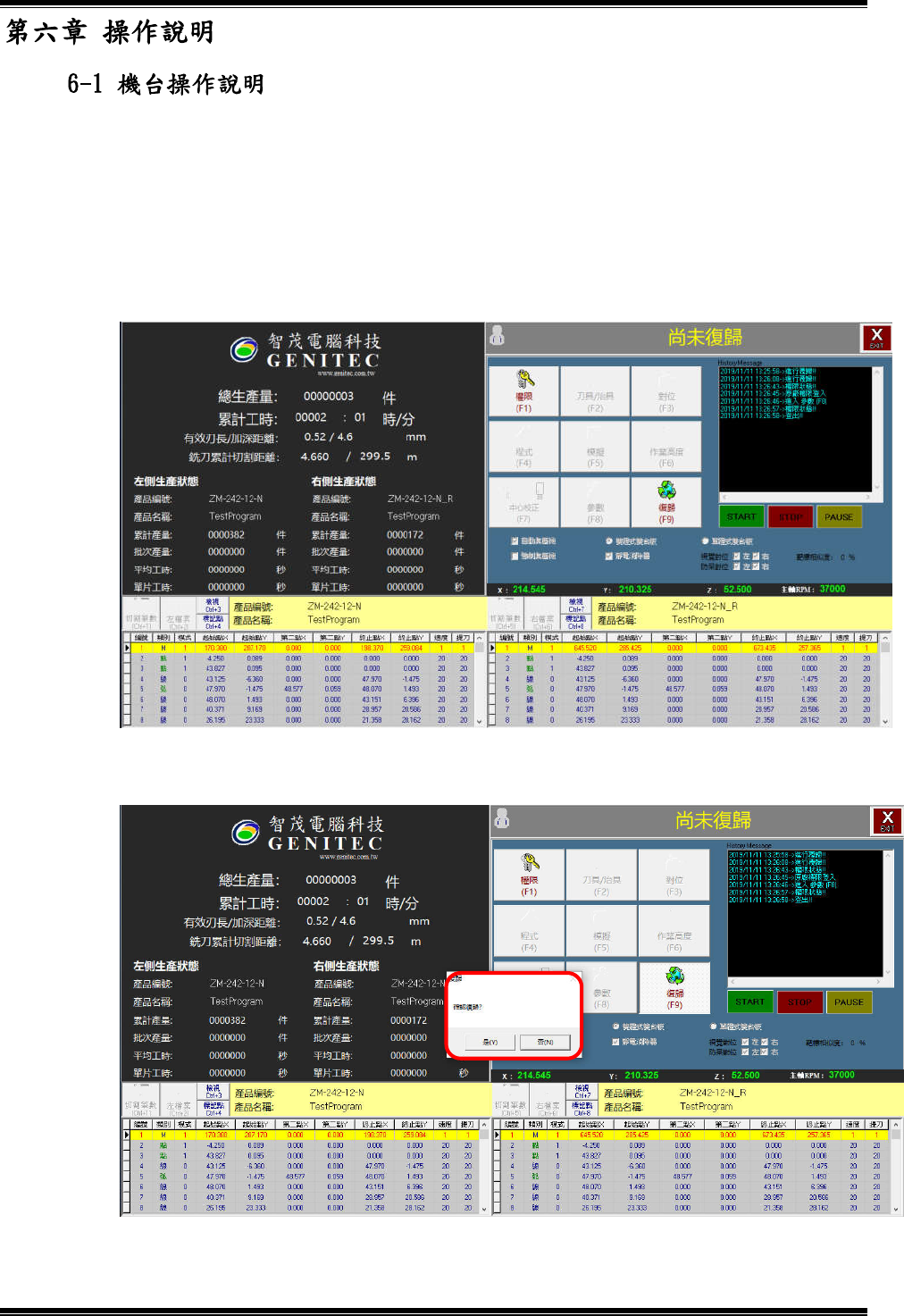

5.進入 WINDOWS 系統畫面，主程式自動執行，如圖 6-1-1。
6.執行復歸動作，如圖 6-1-2。
圖 6-1-1
