GAM320A 操作說明書
16

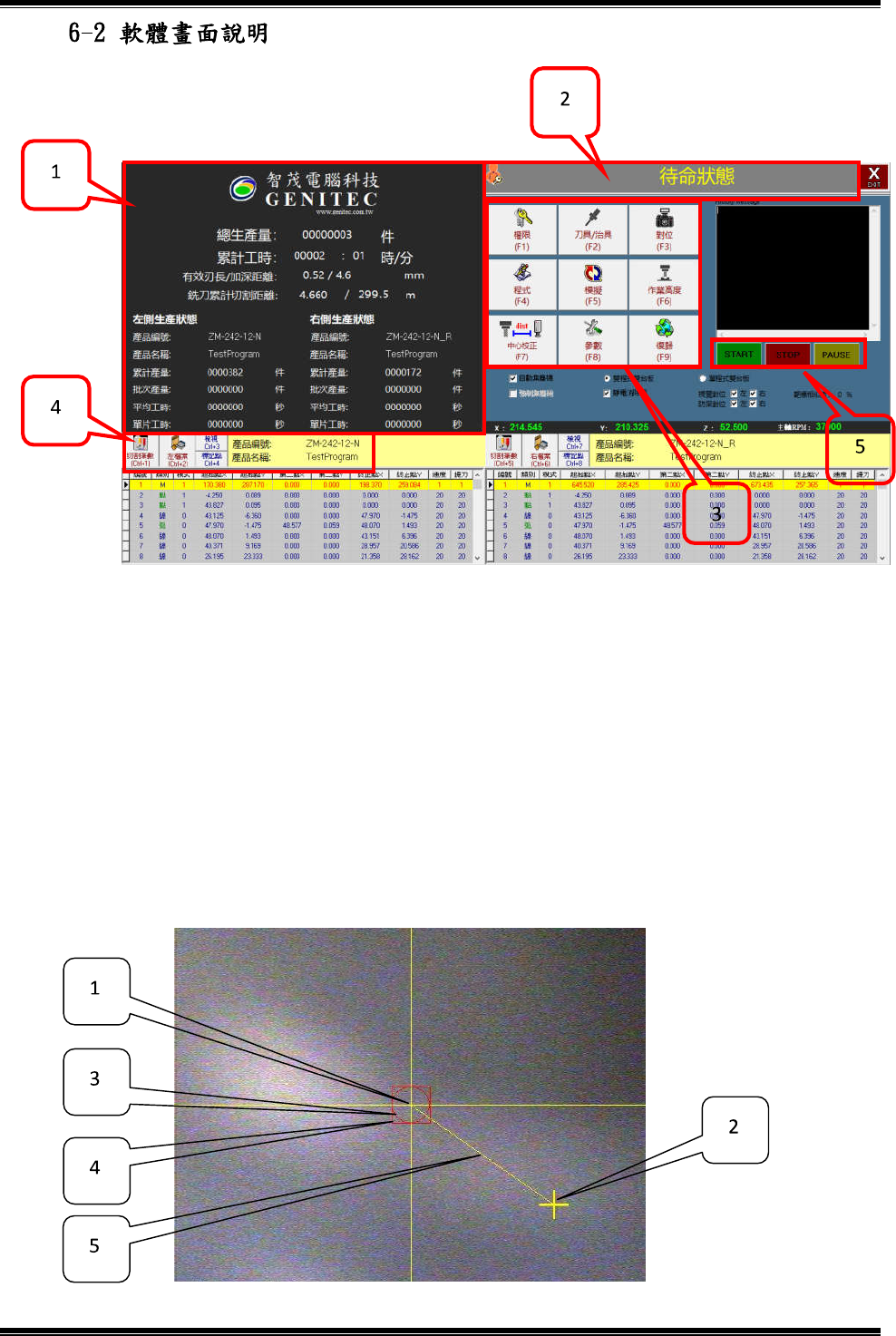

1.顯示畫面：如圖 6-2-1。
(1)影像及生產狀態區：呈現鏡頭取像之畫面及顯示產品基本資料。
(2)狀態區：目前運作狀態及顯示身份登入圖示。
(3)功能區：主要功能按鈕及設備控制選項。
(4)檔案區：檔案功能按鈕及編輯切削路徑。
(5)控制機台及機台狀態區：控制機台及機台狀態。
2.影像區：如圖 6-2-2。
圖 6-2-1
圖 6-2-2
○
○
○
○
○
○
○
○
○
○
GAM320A 操作說明書
17
(1)十字中心線：二線交點為影像中心位置
(2)小十字游標：影像區之滑鼠游標。
(3)銑刀圓：實際銑刀尺寸對應影像大小。
(4)方框：相切銑刀圓之邊界。
(5)滑鼠按鍵：
○
1
雙擊移動：在影像區任意處連點滑鼠左鍵二次，可將點選處移至影像中
心。
○
2
拖曳移動：兩十字間線段，控制影像移動之方向與速度。按住滑鼠左鍵
拖曳移動速度由線段長度控制，放開按鍵則停止移動。
○
3

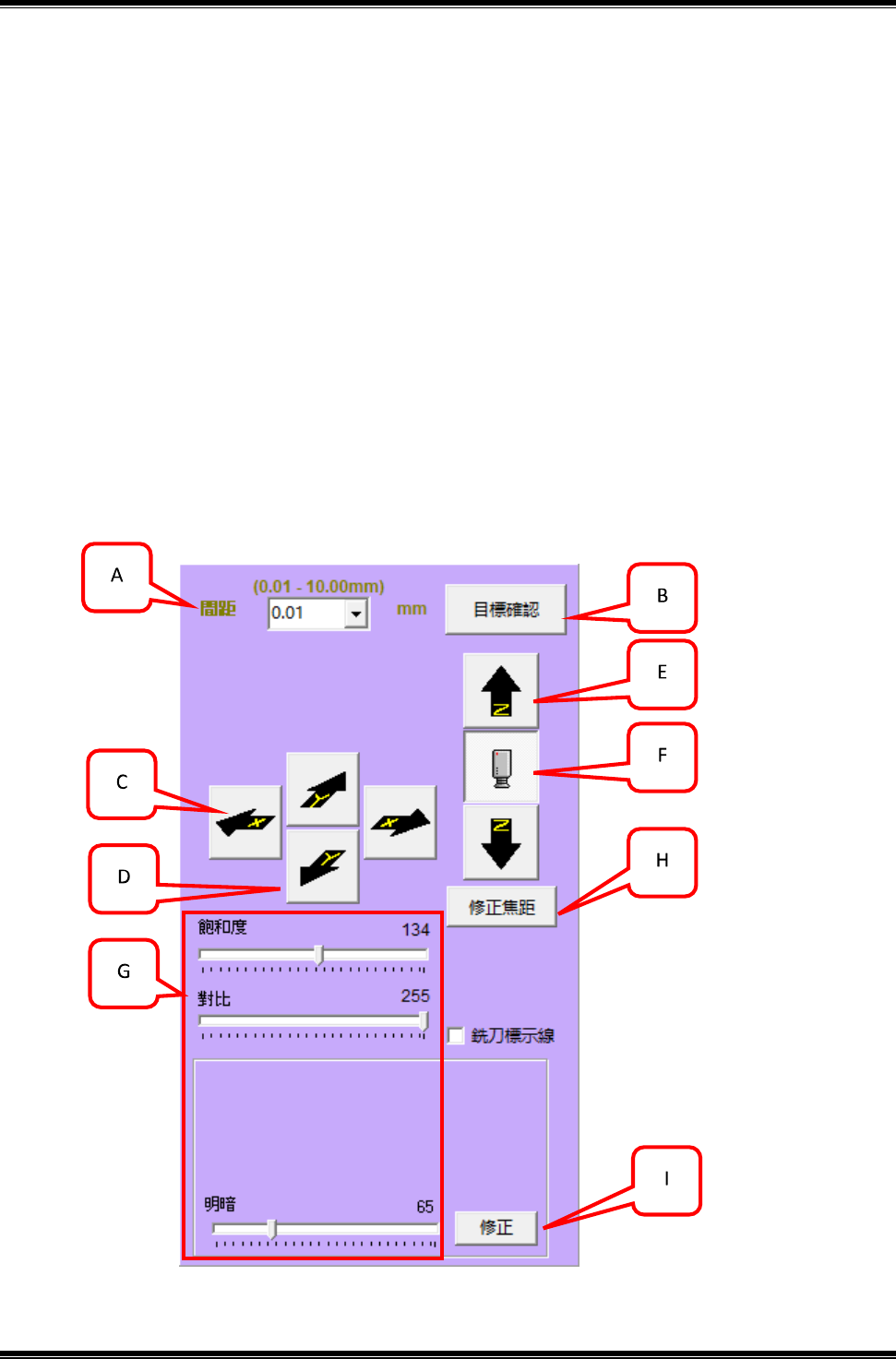

微調盤：滑鼠游標在影像區時按右鍵可出現浮動微調盤；滑鼠游標離開
微調盤即自動消失，如圖 6-2-3。
○
○
○
○
○
○
○
○
○
圖 6-2-3
GAM320A 操作說明書
18
A.間距：影像單步移動距離。
B.目標確認：做用等同按空白鍵。
C.X 鍵：滑鼠左鍵單擊控制 X 軸移動。
D.Y 鍵：滑鼠左鍵單擊控制 Y 軸移動。
E.Z 鍵：按住滑鼠左鍵不放控制 Z 軸移動。
F.對焦鍵：滑鼠左鍵單擊，移動鏡頭至標準焦距位置；再次單擊，鏡
頭移至上限點。
G.光源選擇及調整：調整影像之明暗、對比、彩度。
H.修正焦距鍵：當焦距有所偏差時，利用 Z 鍵上下調整對焦後按此鍵。
I.明暗修正鍵：當 CCD 影響明暗度不理想時，可做變更。
