GAM320A 操作說明書
34

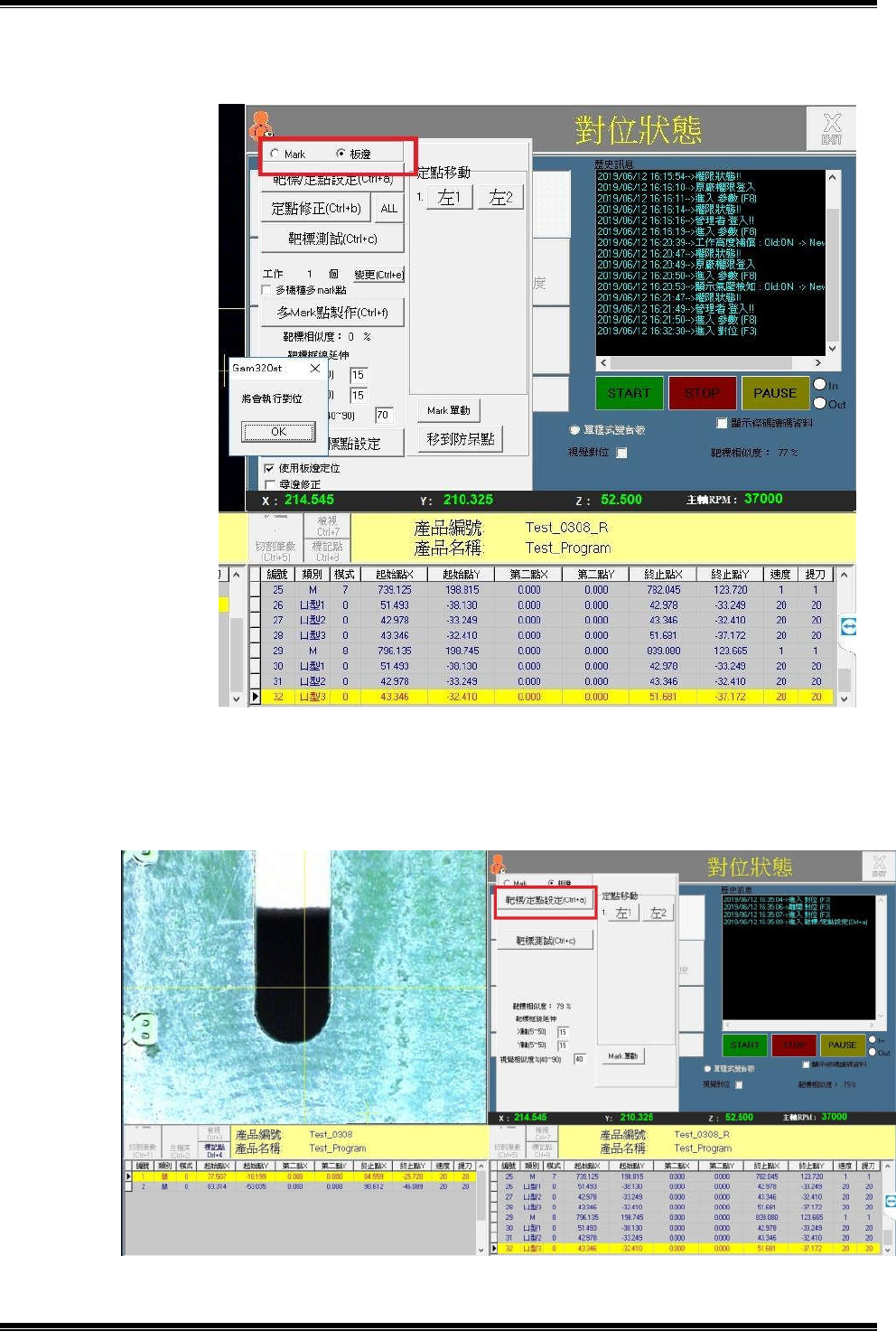

B.勾選使用板邊定位後，在上方選擇”板邊”的選項，此時會執行對位，
如圖 6-2-29。
C.對位成功結束後點選靶標/定點設定，設定板邊的靶標，如圖 6-2-30。
圖 6-2-29
圖 6-2-30
GAM320A 操作說明書
35

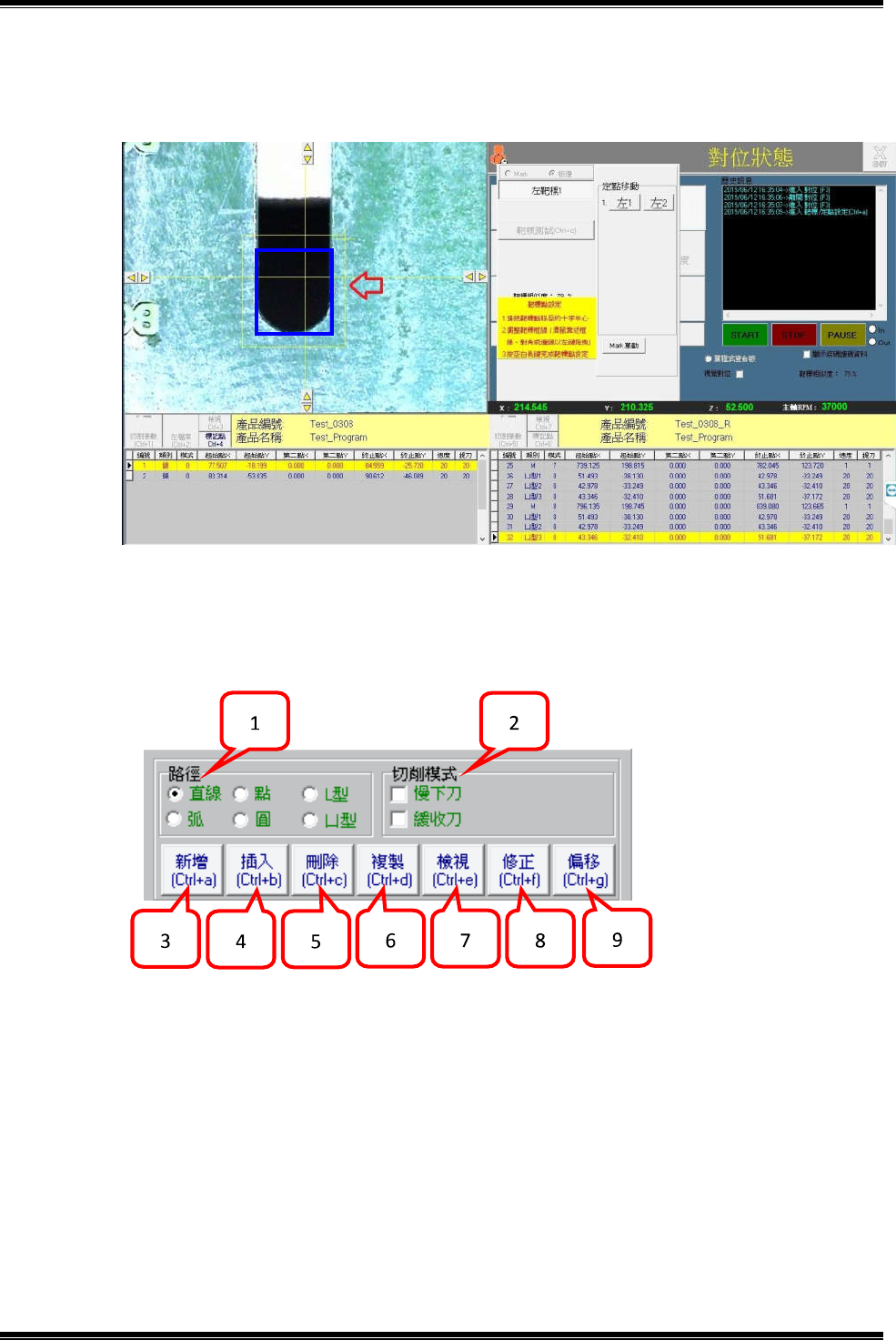

D.設定板邊的靶標，選擇的靶標範圍如下圖藍色框所示，設定成功後，
離開對位並存檔及完成板邊定位設定，如圖 6-2-31。
(4)程式(F4)：切割路徑資料庫功能，如圖 6-2-32。
○
1
路徑：設定切割路徑資料形態。
A.直線：二點間切割路徑，類別表示「線」。
B.點：鑽孔，類別表示「點」。
C.L 型：切割形狀為 L 型。
D.弧：切割形狀為弧型。
E.圓：切割形狀為圓型。
F.ㄩ型：切割形狀為ㄩ型。
圖 6-2-32
○
○
○
○
○
○
○
○
○
圖 6-2-31
GAM320A 操作說明書
36
○
2
切削模式：設定上下刀形態。
A.慢下刀：穿孔式下刀。
B.緩收刀：終點前減速切割。
○
3
新增：建立新的切割路徑。
○
4
插入：插入新的切割路徑。
○
5
刪除：清除切割路徑。
○
6
複製：以陣列方式建立切割路徑。
A.陣列：以矩形排列複製切割路徑，如圖 6-2-33。
○
7
檢視：檢視所編輯之路徑。
○
8
修正：修改座標位置。
○
9
偏移：修改分板路徑座標資料，往+X 方向或是-X 方向偏移；往+Y 方向或
是-Y 方向偏移。
圖 6-2-33
