GAM320A 操作說明書
38
(6)作業高度(F6)：設定切割基準面功能，如圖 6-2-35。
○
1
工作高度：記錄銑刀尖目前高度。
○
2
主軸運轉：勾選主軸開始運轉，不勾選主軸停止運轉。
(7)中心校正(F7)：取得銑刀與影像中心偏移距離之功能，如圖 6-2-36。
○
1
鑽孔：按住滑鼠左鍵，銑刀進行下刀鑽孔，下降隨時放開滑鼠左鍵，終
止工作銑刀上昇，完成穿孔時銑刀將立即上升。
○
2
校正：移動鑽孔中心與影像中心為一致後，計算之差距並校正。
(8)參數(F8)：設定變數控制功能，請參考(6-13 參數功能)說明。
(9)復歸(F9)：機台回復初始功能。
圖 6-2-35
圖 6-2-36
GAM320A 操作說明書
39

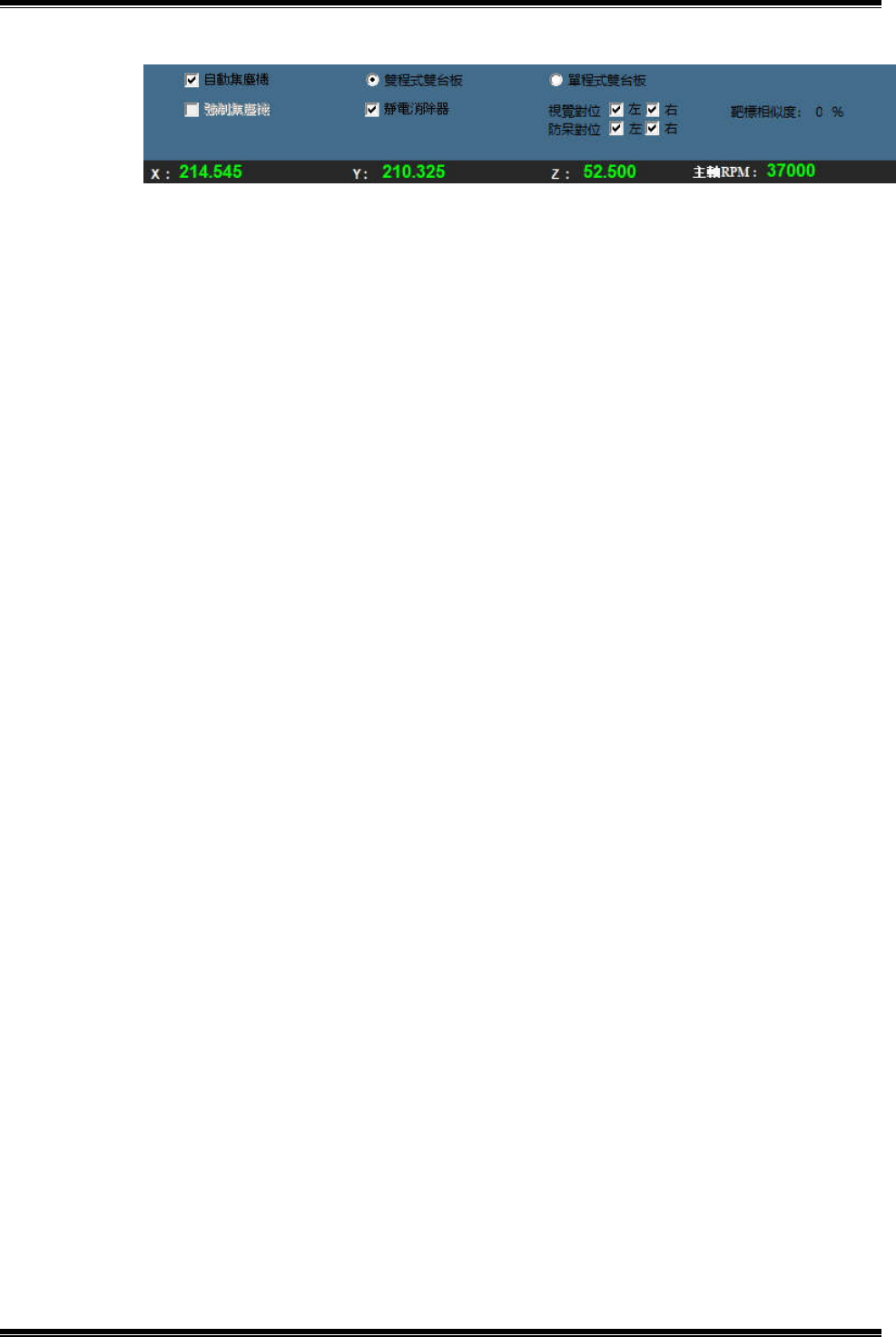

(10)作業選項：如圖 6-2-37。
○
1
自動集塵機：切割自動集塵機運轉，未進入切割時依設定時間停止運轉。
○
2
雙程式雙台板：左右台板程式不同。
○
3
單程式雙台板：左右台板程式相同。
○
4
強制集塵機：啟動連續集塵機運轉。
○
5
靜電消除器：啟動靜電消除功能。
○
6
視覺對位：啟動自動光學對位功能
○
7
靶標相視度：當 CCD 光學辨識靶標點時顯示與標點之相似度。
圖 6-2-37
GAM320A 操作說明書
40
5.檔案區：如圖 6-2-38。
(1)左檔案：檔案資料存取功能，如圖 6-2-39。
○
1
開新檔案：清除目前所有資料，建立新的作業檔案。
○
2
開啟舊檔：取回已儲存的作業檔案資料。
○
3
另存新檔：將目前作業檔案資料另名儲存，並成為目前作業檔案。
○
4
存檔：以目前的檔名及資料夾位置儲存作業檔案資料。
○匯入分板資料 匯入以離線編程軟件匯出的 gdr 分板路徑檔案。
圖 6-2-38
圖 6-2-39
