GAM320A 操作說明書 41 (2) 資料表：如圖 6-2-40 。 ○ 1 編號：切割路徑執行順序。 ○ 2 類別：切割路徑型態簡稱。 ○ 3 模式：切削模式之代號。 1 ：慢下刀； 2 ：緩收刀。 ○ 4 起始點 X ： X 切割路徑第一點 ( 下刀點 ) 。 ○ 5 起始點 Y ： Y 切割路徑第一點 ( 下刀點 ) 。 ○ 6 第二點 X ： X 切割路徑第二點。 ○ 7 第二點 Y ： Y 切割路徑第二點。 ○ 8 終止點…
GAM320A 操作說明書
40

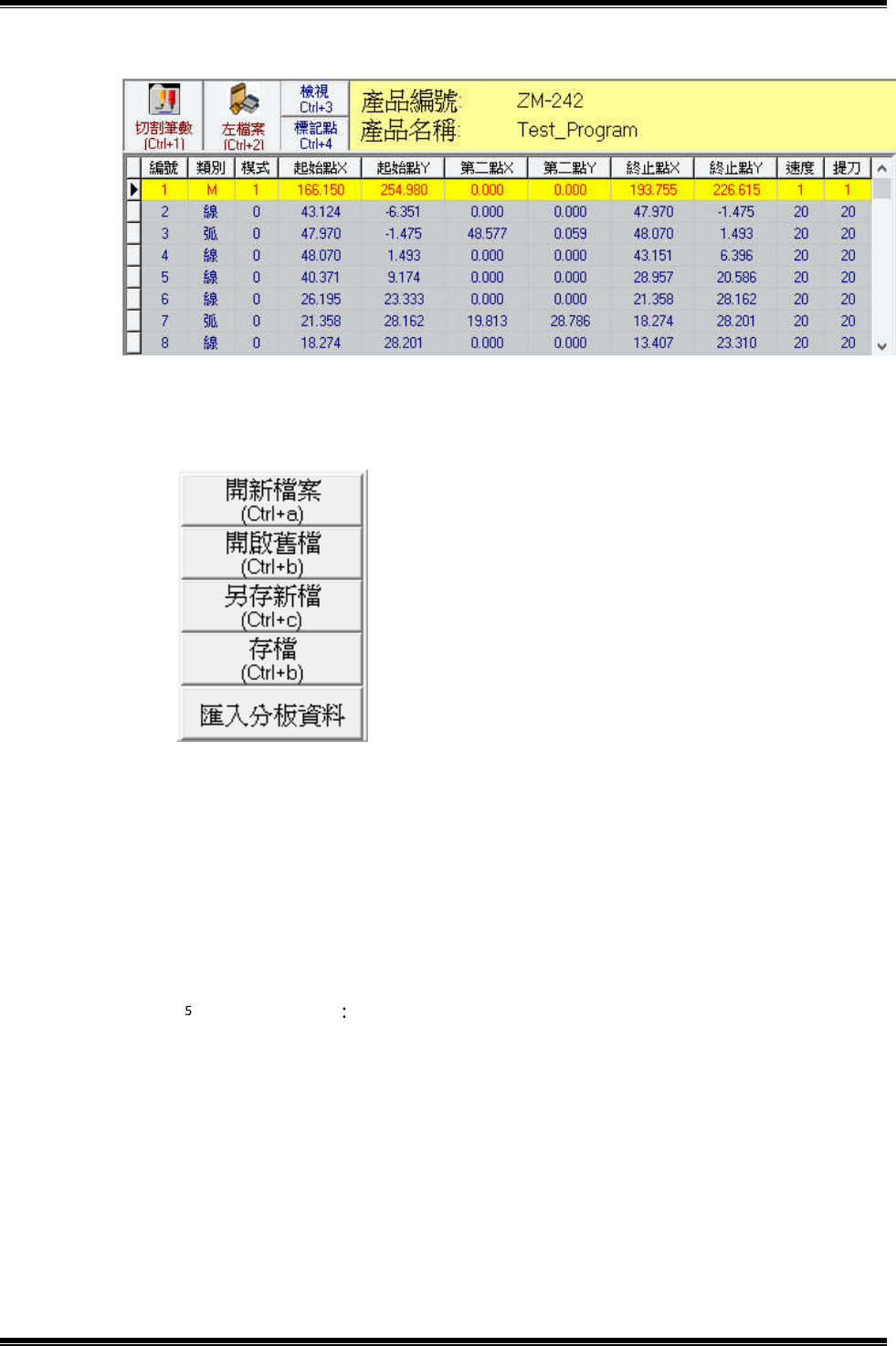

5.檔案區：如圖 6-2-38。
(1)左檔案：檔案資料存取功能，如圖 6-2-39。
○
1
開新檔案：清除目前所有資料，建立新的作業檔案。
○
2
開啟舊檔：取回已儲存的作業檔案資料。
○
3
另存新檔：將目前作業檔案資料另名儲存，並成為目前作業檔案。
○
4
存檔：以目前的檔名及資料夾位置儲存作業檔案資料。
○匯入分板資料 匯入以離線編程軟件匯出的 gdr 分板路徑檔案。
圖 6-2-38
圖 6-2-39
GAM320A 操作說明書
41

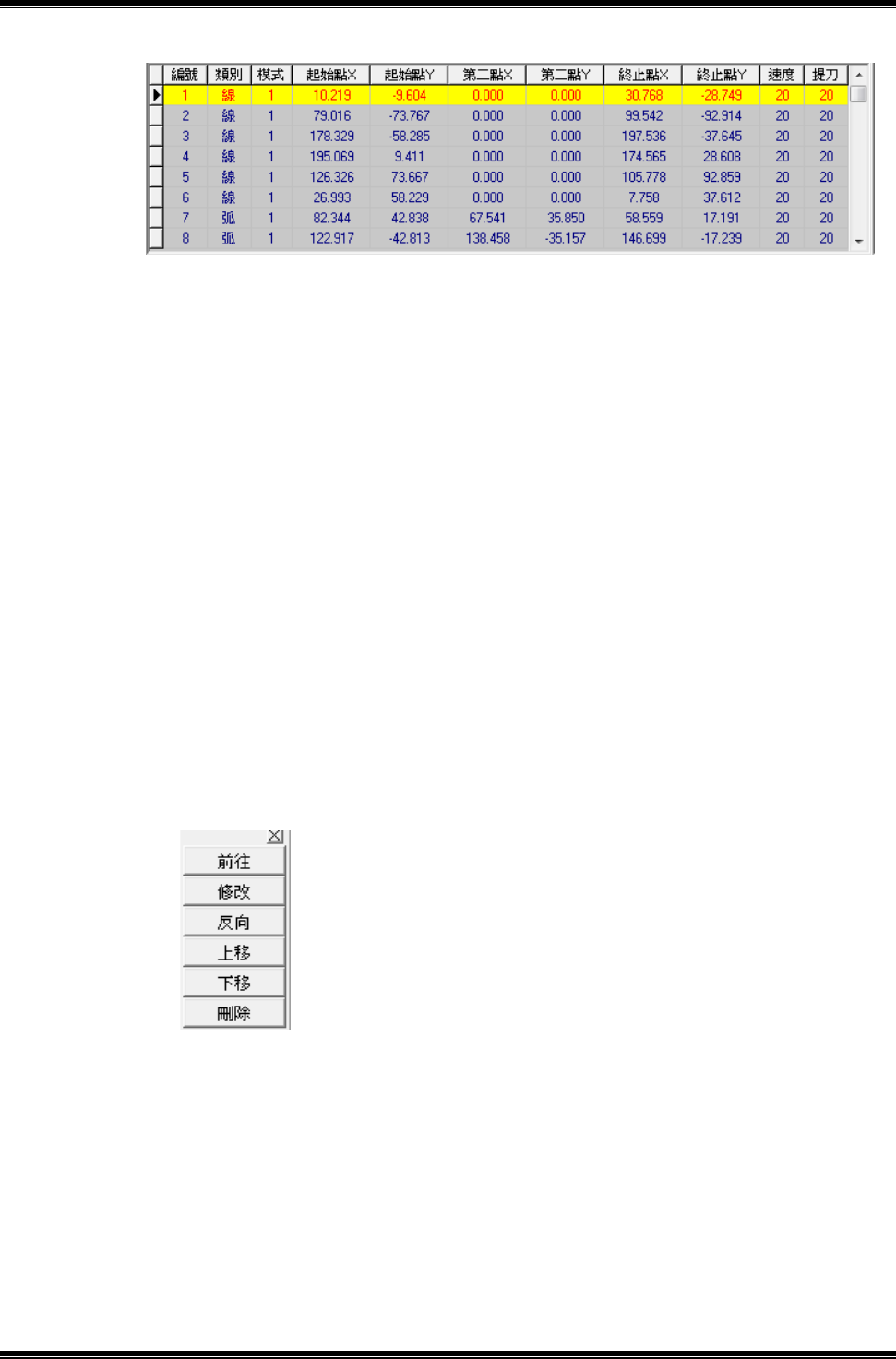

(2)資料表：如圖 6-2-40。
○
1
編號：切割路徑執行順序。
○
2
類別：切割路徑型態簡稱。
○
3
模式：切削模式之代號。1：慢下刀；2：緩收刀。
○
4
起始點 X：X 切割路徑第一點(下刀點)。
○
5
起始點 Y：Y 切割路徑第一點(下刀點)。
○
6
第二點 X：X 切割路徑第二點。
○
7
第二點 Y：Y 切割路徑第二點。
○
8
終止點 X：X 切割路徑第三點(提刀點)。
○
9
終止點 Y：Y 切割路徑第三點鐘提刀點)。
○
10
速度：切割行進速度。
○
11
提刀：切割單筆提刀高度。
(3)切割路徑子功能表：在切割路徑欄位中按滑鼠右鍵即出現浮動子功能表，
如圖 6-2-41。
○
1
前往：將座標點移至影像中心。
○
2
修改：更改切削模式、座標點、切削速度。
○
3
反向：將切割路徑之起始點與終止點互換。
○
4
上移：將切割路徑往上移動。
○
5
下移：將切割路徑往下移動。
○
6
刪除：刪除一筆切割資料。
圖 6-2-40
圖 6-2-41
GAM320A 操作說明書
42
電源開關-開
對位 程式 模擬
待命狀態
檔案
作業高
度
刀具
中心校
正
參數 復歸
開
啟
舊
檔
另
存
新
檔
開
啟
新
檔
存
檔
換
刀
銑
刀
設
定
標
記
測
試
定
點
刪
除
複
製
新
增
子
功
能
表
路
徑
切
削
模
式
陣
列
鏡
射
前
往
反
向
上
移
修
改
下
移
啟
動
速
度
暫
停
速
度
停
止
暫
停
停
止
倒
退
鍵
E
s
c
鍵
E
n
t
e
r
鍵
空
白
鍵
軟體功能
硬體功能緊停按鈕
開機
啟動 照明 關機
暫
停
停
止
料
盤
按
鈕
料
盤
按
鈕
暫
停
電
源
關
關
|
關
權限
插
入
檢
視
刪
除
