GAM320A 操作說明書
48

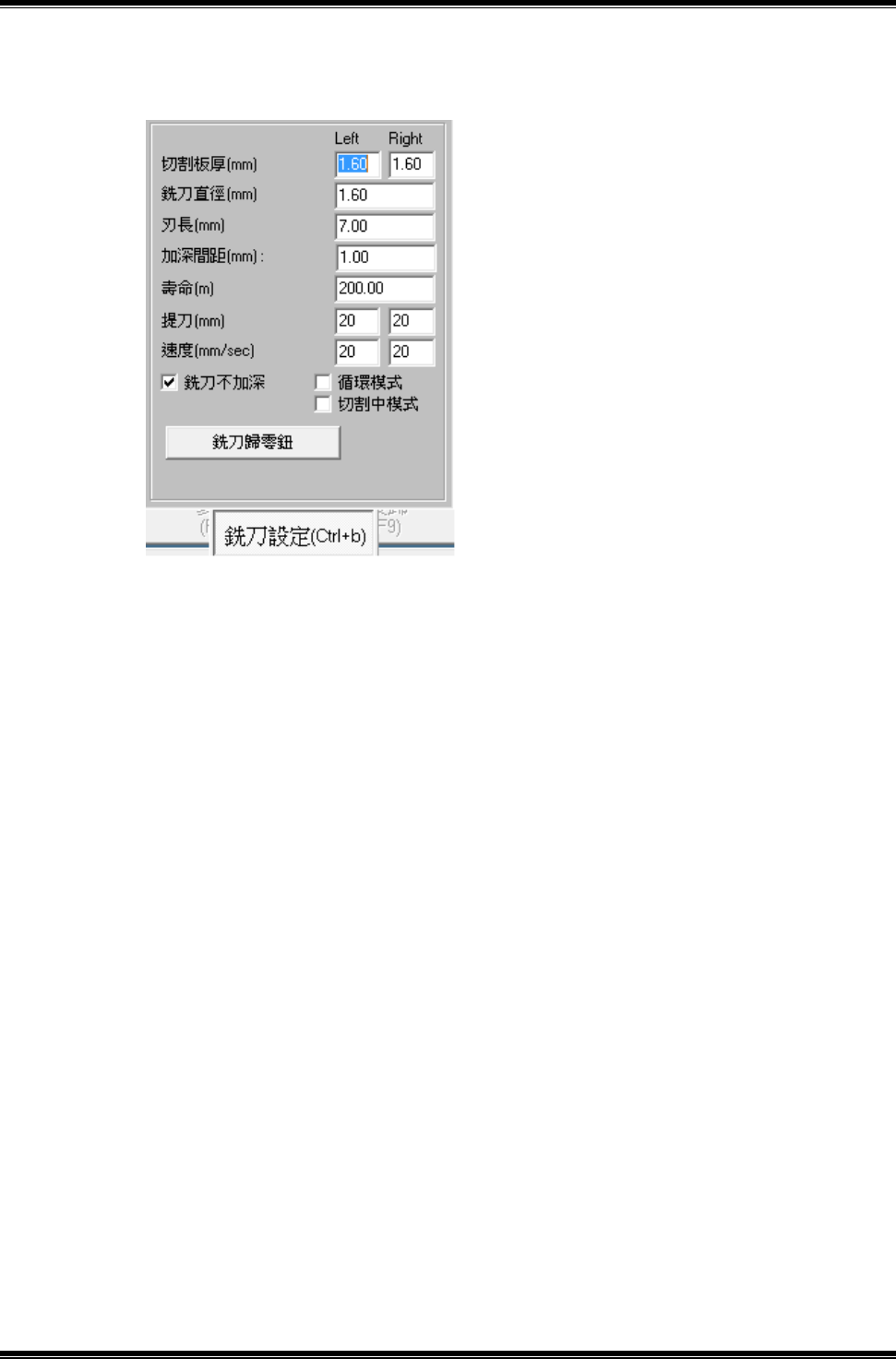

(3)銑刀設定：如圖 6-6-6。
○
1
注意事項：
A.銑刀資料設定正確與否，將嚴重影響切割品質或造成機件損壞。
B.已完成切割路徑編輯之作業檔案，變更銑刀直徑值，請在確認切割路
徑。
○
2
步驟：
A.切割板厚：電路板厚度值，實際量取電路板厚度，預設值 1.6mm。
B.銑刀直徑：銑刀之直徑值，選用略小於切縫寬度之銑刀，預設值 1.5mm。
C.刃長：銑刀之切削刃面有效長度值，系統自動依銑刀直徑設定標準長
度，若手動輸入值不得大於標準值。
D.加深間距：銑刀加深時與新段間的距離，如圖 6-6-9
E.壽命：銑刀鈍化前之切削距離值，預設值 200m。
F.提刀：切割路徑變換時，銑刀尖與電路板面之距離，提刀必須高於電
路板上元件高度，預設值 20mm。
圖 6-6-6
GAM320A 操作說明書
49
G.速度：切割行進之速度，依銑刀直徑及板厚之關係(如圖 6-6-6)，取得
最佳切割品質，預設值 20mm/sec。
H.不加深勾選：勾選不加深時，不做加深動作；不勾選不加深時，會做
加深動作，如圖 6-6-9
I.銑刀歸零鈕：銑刀累計切割距離歸零。
○
3
說明：
A.影像中心之銑刀圓，依銑刀直徑改變立即更新。
B.銑刀鈍化之狀況依銑刀本身品質與切割物件的好壞被決定。
C.切割品質的好壞評定項目包含：毛邊的產生、切面平整度、切削應力
值等。所以配合銑刀直徑，微調銑刀壽命值、切割速度。在最佳品質
與最佳效率間取得平衡。
D.切割速度之設定與銑刀直徑及板厚有關。原則上越大銑刀直徑可設定
較快的切割速度；相反地，越大的板厚應減慢速度。上圖 6-6-7 銑刀
直徑-板厚-切割速度之對應參考值。
E.速度設定值，將成為切割路徑資料中，速度欄位之預設值。
F.過高的提刀高度會影響作業效率，原則上提刀高度值，只要高於電路
板上最高的元件再高 1〜3mm 即可。

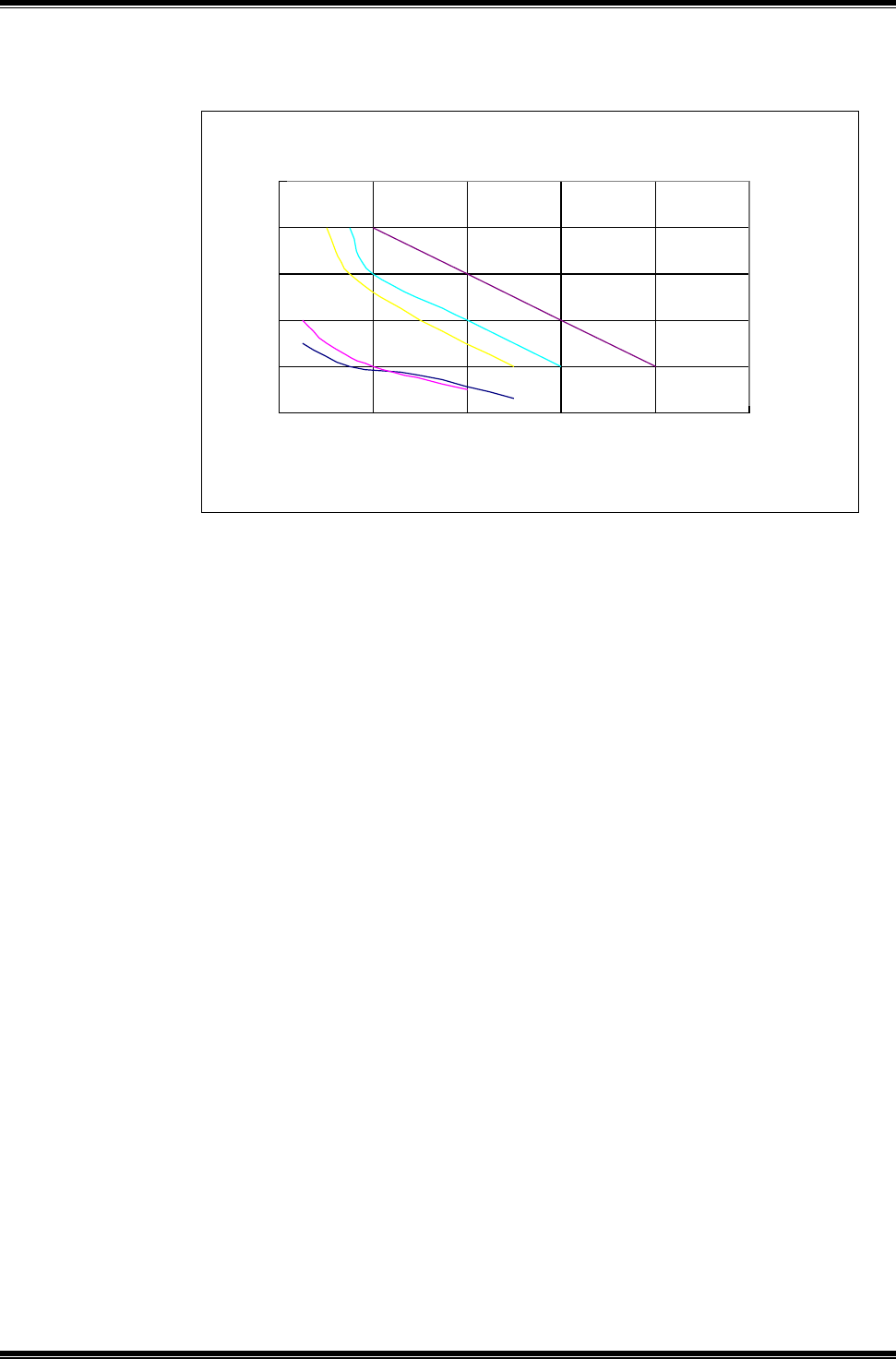

銑刀直徑-板厚-切割速度參考表
直徑1.0mm
直徑1.5mm
直徑2.0mm
直徑2.5mm 直徑3.0mm
0
1
2
3
4
5
0 20 40 60 80 100
切割速度mm/sec
板厚mm
圖 6-6-7
GAM320A 操作說明書
50
G.銑刀加深：加深次數會依設定參數自動運算刃長與加深距離，加深後
會被記憶，以便下次開機從記憶處開始工作。
a.以銑刀直徑 1.2mm 標準刃長 7mm，設定：過行程為 1mm、加深間距為
1mm，如圖 6-6-8(安全距離為內定值 0.5mm 不能修改)
安全距離為 0.5mm
板厚 1.6mm
過行程 1mm
刃長
7mm
有效刃長
5.5mm
b.銑刀加深模式分為循環模式、不循環模式和切割中模式三種，如圖
6-6-9
圖 6-6-8
