GAM320A 操作說明書 62 (6) 點選複製鈕，系統進入複製狀態，展開複製功能選單，再按一次複製鈕結 束複製功能，如圖 6-8-11 。 ○ 1 注意事項：在多連板式之電路板中，先建立第一單位連板切割路徑，其 它連板之切割路徑則使用下列功能建立。 圖 6-8-9 圖 6-8-10 圖 6-8-11
GAM320A 操作說明書
61
C.使用鍵盤 Enter 鍵，以取得點座標資料，記錄於切割路徑欄位中，完
成切割路徑資料建立即完成插入動作，如圖 6-8-6、6-8-7。
(5)點選刪除鈕，系統進入刪除狀態，再按一次刪除鈕，結束刪除功能，如圖
6-8-8。
○
1
注意事項：刪除功能屬破壞性功能，應謹慎為之。
○
2
步驟：
A.多數刪除：輸入欲刪除之編號切割路徑資料或全選，按確認既可刪掉
不要之筆數，如圖 6-8-8。
B.單筆刪除：點選欲插入之編號切割路徑資料，按滑鼠右鍵，點選「刪
除」，切割路徑資料立即刪除後面筆數補上，如圖 6-8-9、
6-8-10。
圖 6-8-6
圖 6-8-7
圖 6-8-8

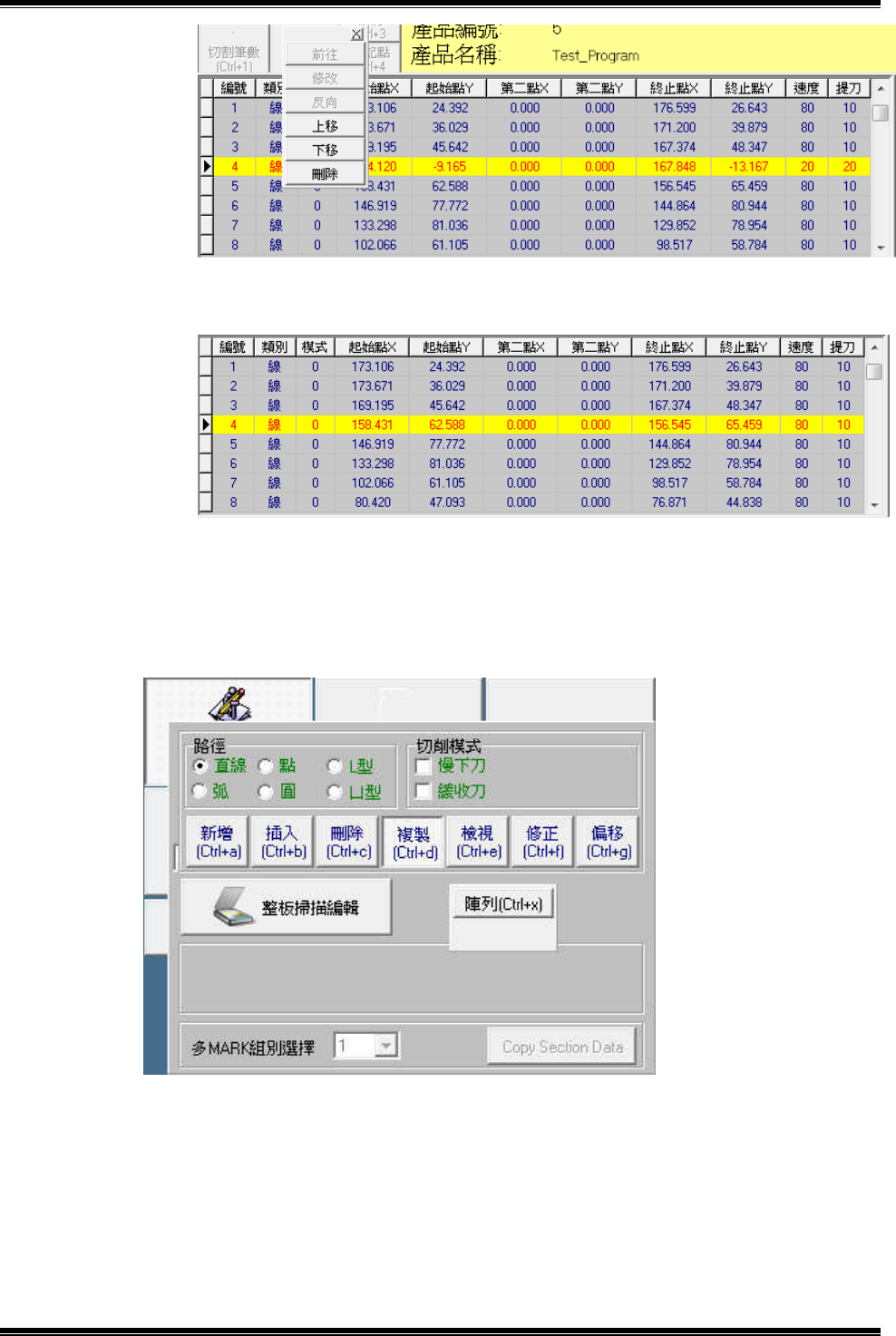

GAM320A 操作說明書
62
(6)點選複製鈕，系統進入複製狀態，展開複製功能選單，再按一次複製鈕結
束複製功能，如圖 6-8-11。
○
1
注意事項：在多連板式之電路板中，先建立第一單位連板切割路徑，其
它連板之切割路徑則使用下列功能建立。
圖 6-8-9
圖 6-8-10
圖 6-8-11

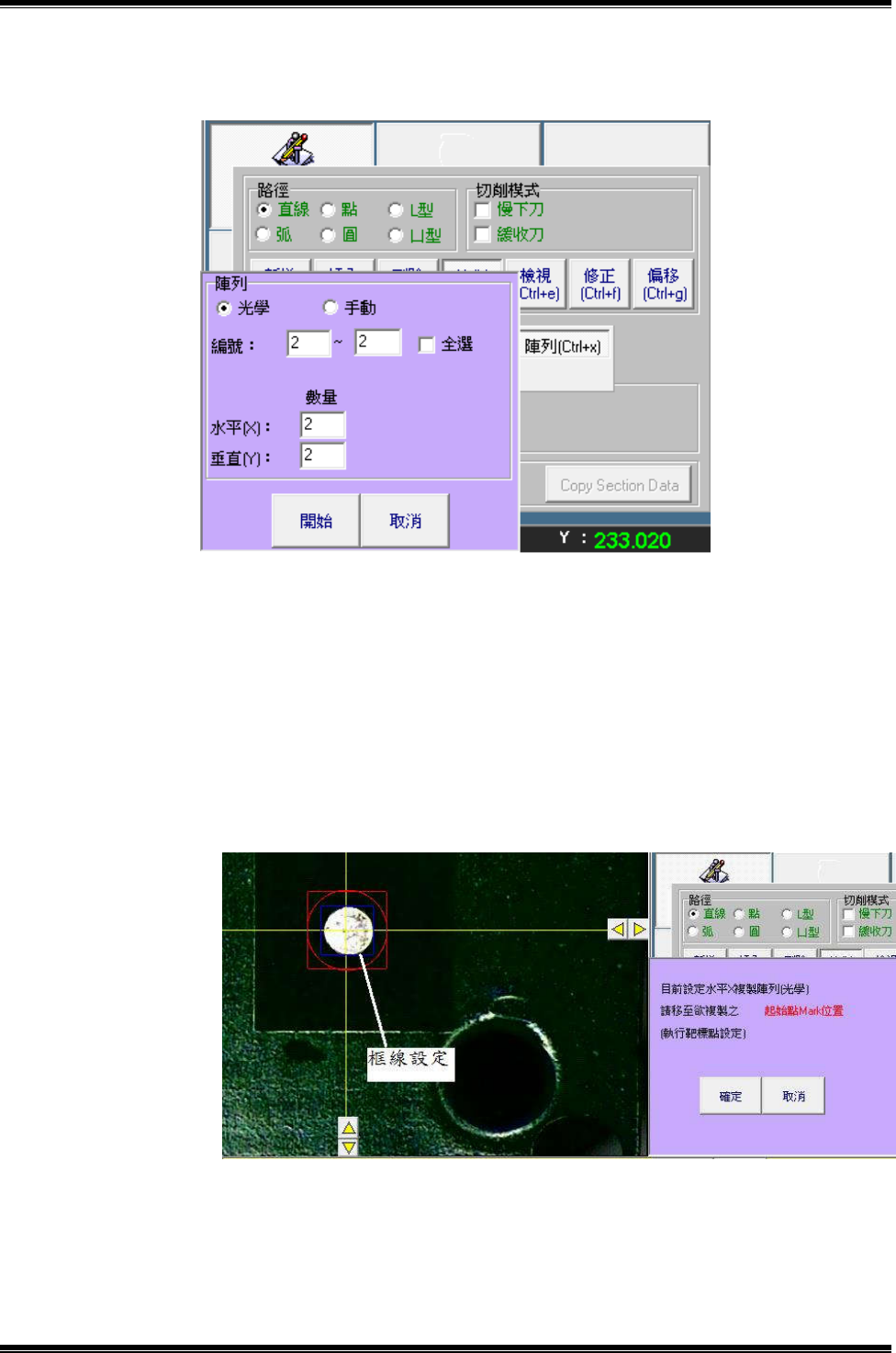

GAM320A 操作說明書
63
○
2
陣列複製步驟：
A.光學模式：單位連板具備定位標記點，如圖 6-8-12。
a.輸入欲複製之編號從開始到結束編號範圍，或全選。
b.輸入欲複製之數量水平( X )垂直( Y )值，後按確認。
c.使用滑鼠左鍵拖曳或點擊移動到第一單位第一 MARK 點座標 近十字
中心位置，按確認，確實執行靶標設定(框線框置標點)。按確認，
自動抓至中心點，成為量測原點，如圖 6-8-13。
圖 6-8-12
圖 6-8-13
