GAM320A 操作說明書 65 B. 手動模式：單位連板無定位標記點，如圖 6-8-17 。 a. 輸入欲複製之編號從開始到結束編號範圍，或全選。 b. 輸入欲複製之數量水平 ( X ) 垂直 ( Y ) 值，後按確認。 c. 複製水平 ( X ) 方向，使用滑鼠左鍵拖曳或點擊移動到 X 方向最末點 之相同欲複製起始點正確位置座標，按下確認鍵，如圖 6-8-18 。 圖 6-8-17 圖 6-8-18
GAM320A 操作說明書
64
d.複製水平( X )方向，使用滑鼠左鍵拖曳或點擊移動到 X 方向最末點
同 MARK 位置座標近十字中心位。按下確認鍵後自動尋找 MARK 到中
心點，如圖 6-8-14。
e.複製水平( Y )方向，使用滑鼠左鍵拖曳或點擊移動到 Y 方向最末點
同 MARK 位置座標近十字中心位。按下確認鍵後自動尋找 MARK 到中
心點，如圖 6-8-15。
f.完成陣列確認，確認後自動產生切割筆數，如圖 6-8-16。

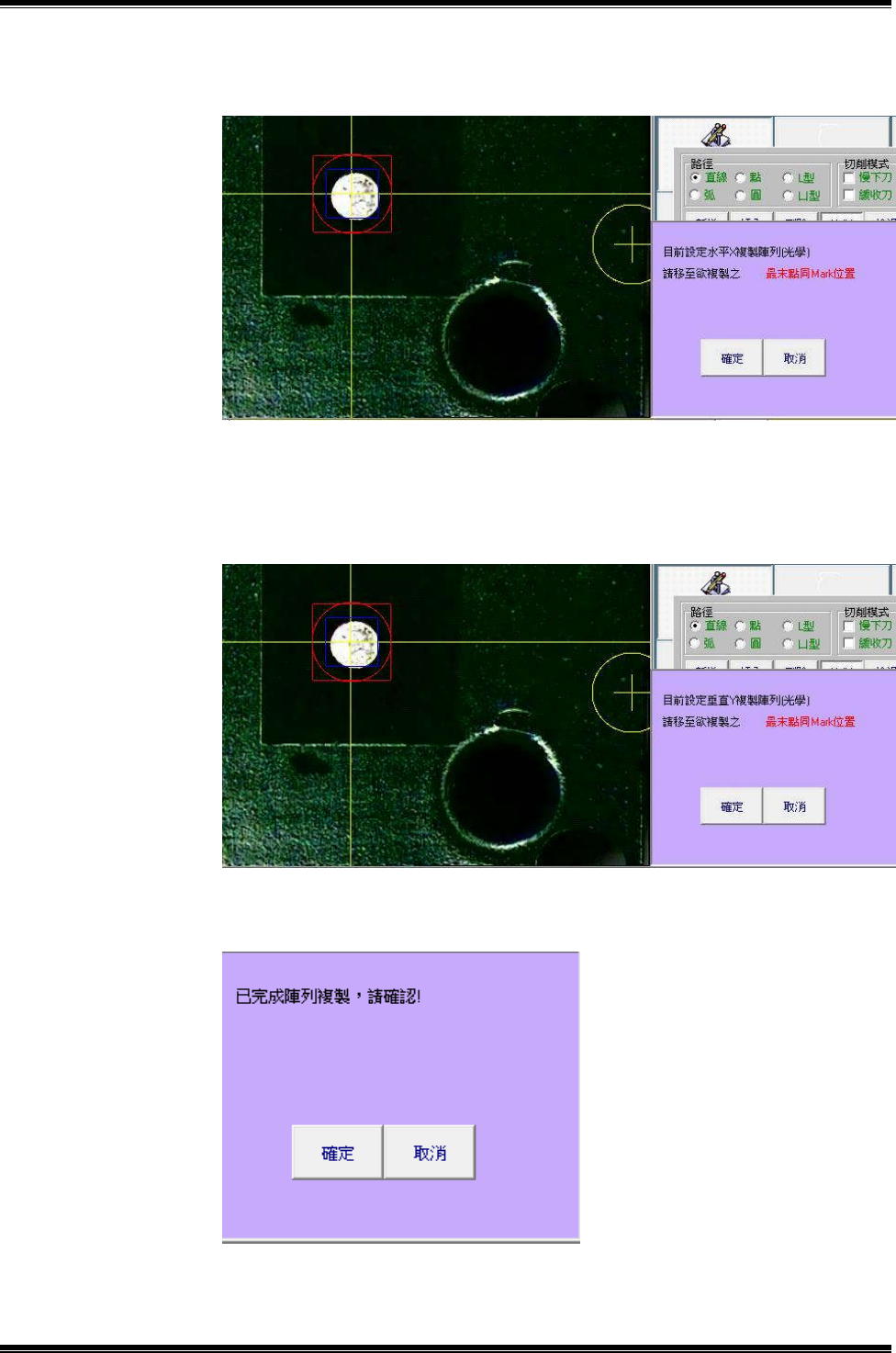

圖 6-8-14
圖 6-8-15
圖 6-8-16
GAM320A 操作說明書
65
B.手動模式：單位連板無定位標記點，如圖 6-8-17。
a.輸入欲複製之編號從開始到結束編號範圍，或全選。
b.輸入欲複製之數量水平( X )垂直( Y )值，後按確認。
c.複製水平( X )方向，使用滑鼠左鍵拖曳或點擊移動到 X 方向最末點
之相同欲複製起始點正確位置座標，按下確認鍵，如圖 6-8-18。

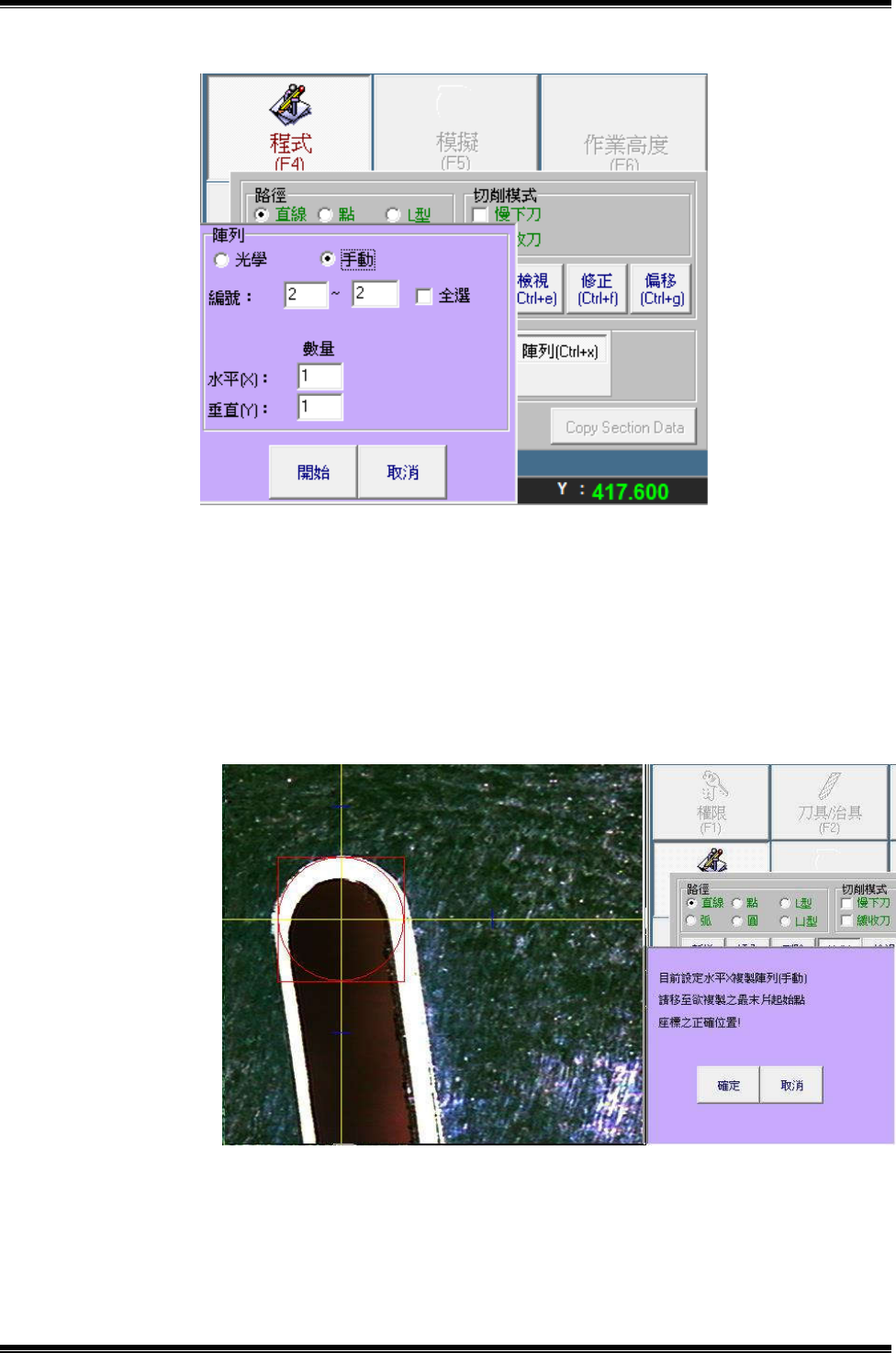

圖 6-8-17
圖 6-8-18
GAM320A 操作說明書
66
d.複製水平( Y )方向，使用滑鼠左鍵拖曳或點擊移動到 Y 方向最末點
之相同欲複製起始點正確位置座標，按下確認鍵，如圖 6-8-19。
e.完成陣列確認，確認後自動產生切割筆數，如圖 6-8-20。
○
3
說明：
A.選擇陣列複製功能，應依基板配置(Layout)方向、標記點位置等條件
決定。
B.使用陣列複製之特定條件為：複製切割路徑在 X、Y 方向，來源及目的
間有固定距離之標記點。
C.例複製 水平( X ) 3 、 垂直( Y ) 2，如下圖示說明。

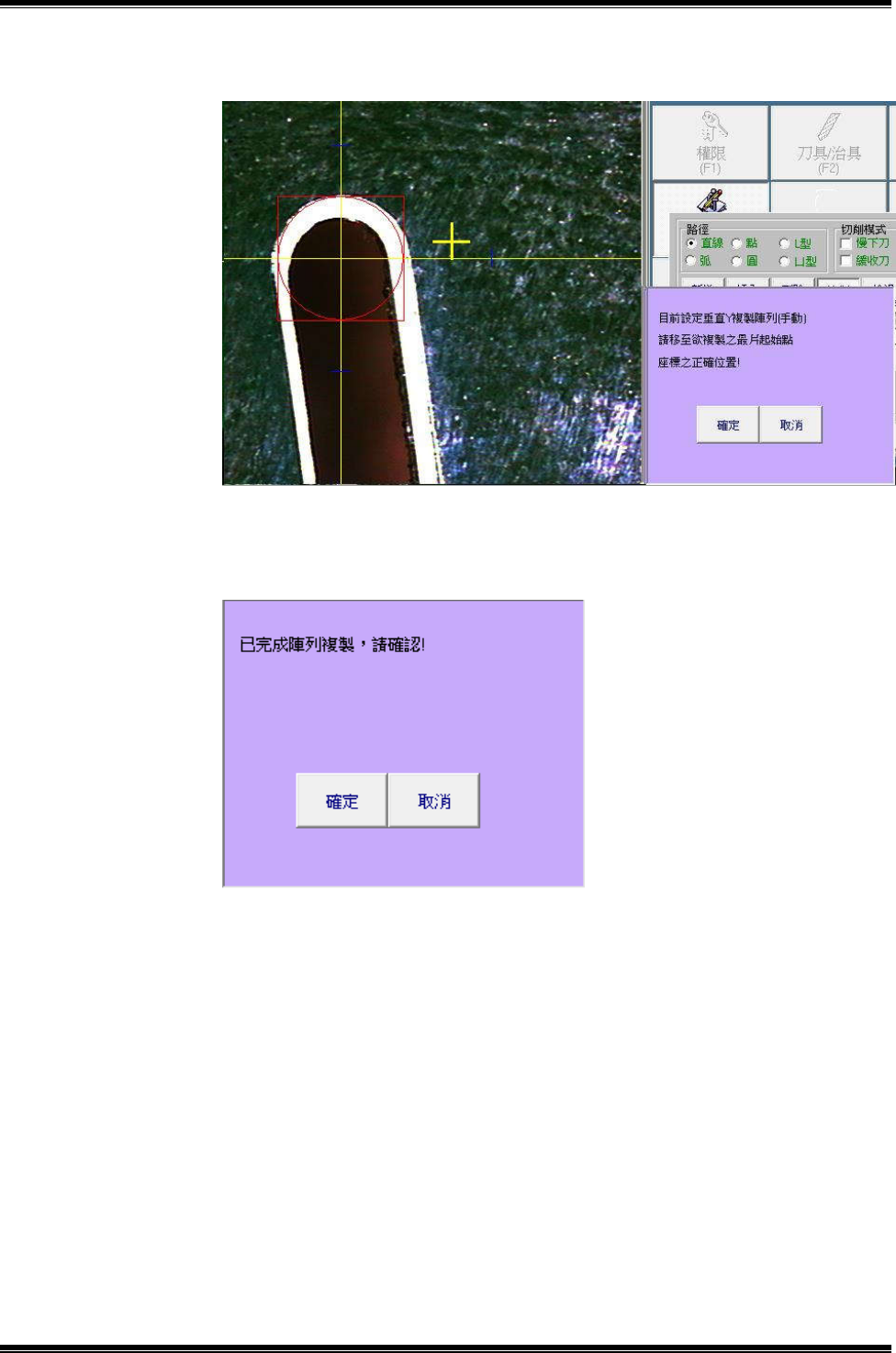

圖 6-8-19
圖 6-8-20
