(10)整板掃瞄功能說明：
①使用該功能前須先校正鏡頭水平度。拿一塊電路板將其擺正於載台上，
向左向右移動確保相機畫面水平線皆對齊板邊，如有超出則手動旋轉相
機校正至水平，如圖 6-8-26。
②進入程式(F4)對位成功後，點擊“整板掃描編輯”鍵，進入整板掃描功
能，如圖 6-8-27。
圖 6-8-26
圖 6-8-27
GAM320A 操作說明書
70
③進入整板掃描功能後，點擊”掃描”鍵開始掃描，如圖 6-8-28。
④將相機畫面移動到整板的”左上角”，按下空白鍵，繼續下一步，如圖
6-8-29。
圖 6-8-29
圖 6-8-28
GAM320A 操作說明書
71

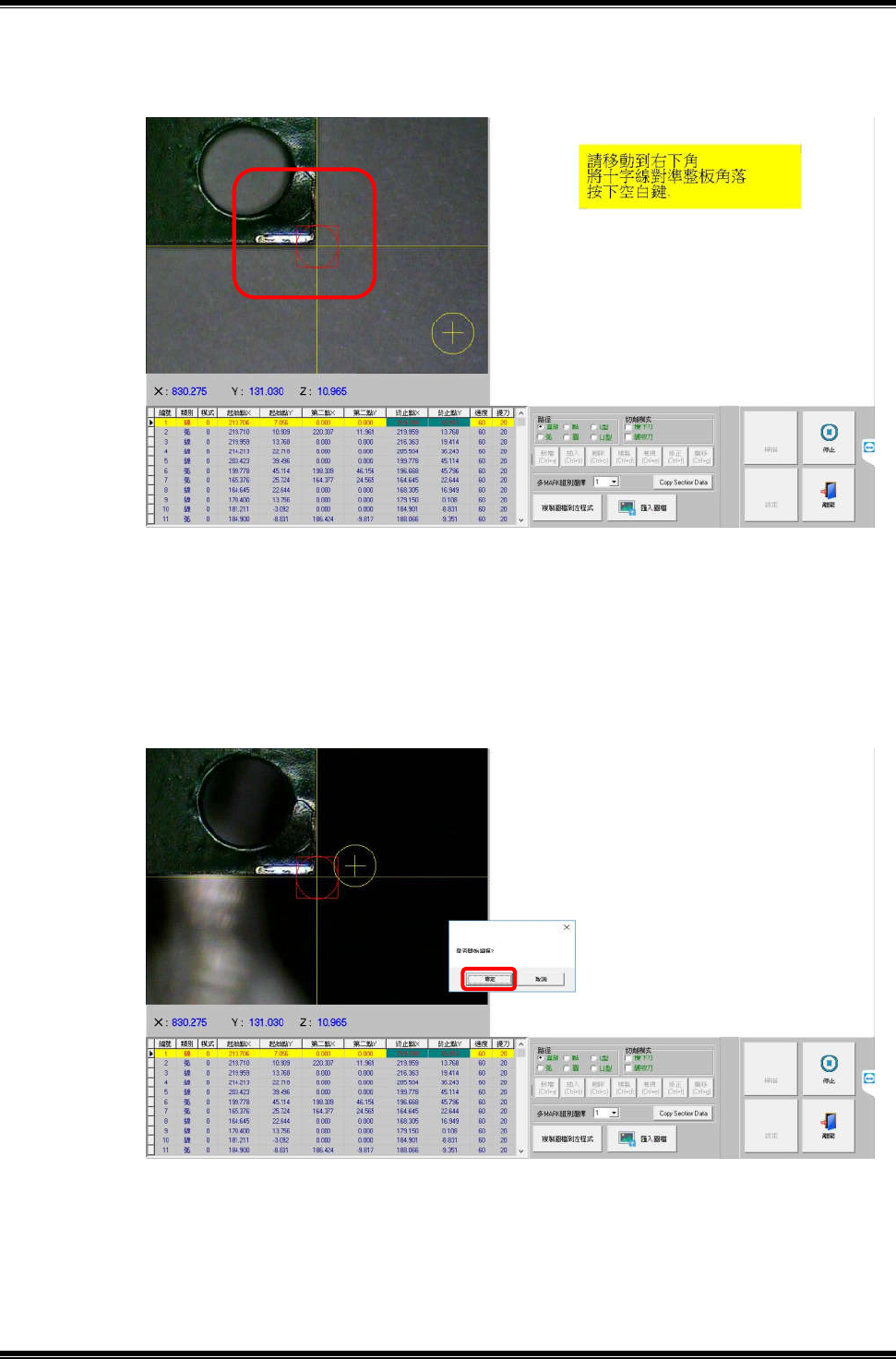

⑤將相機畫面移動到整板的”右下角”(如上圖)，按下空白鍵，如圖 6-8-30。
⑥點擊”確定”，開始執行掃描，並等待掃描成功提示出現，如圖 6-8-31。
圖 6-8-30
