GAM320A 操作說明書
76
○
2

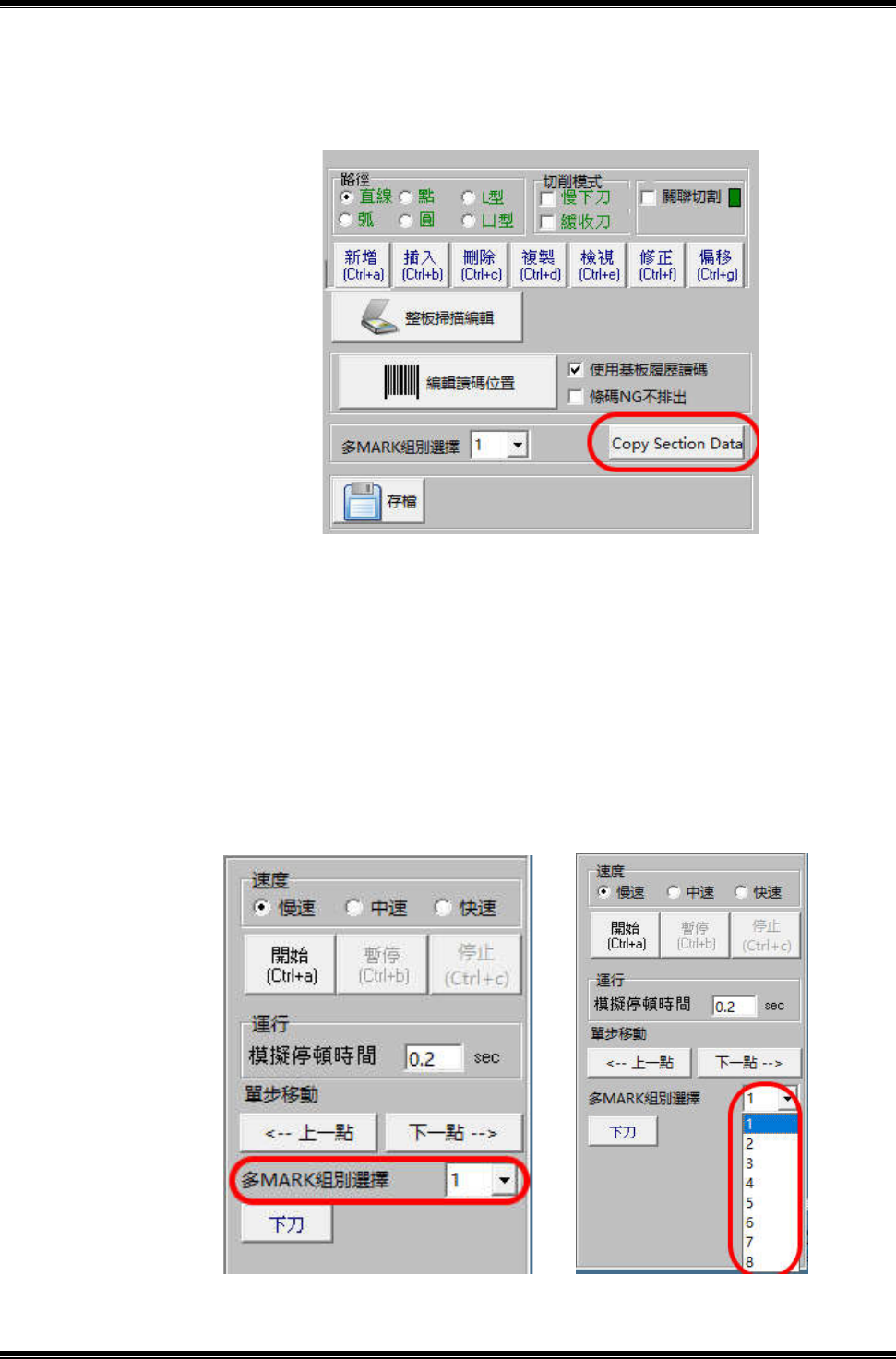

複製第一組分板路徑資料(F4 程式)：當多 MARK 組別選擇為第一組時，點
選【Copy Section Data】按鍵，可以將第一組分板路徑資料複製到所有
組別，如圖 6-8-37。
*當第一組分板路徑編程完成後，可執行【Copy Section Data】鍵複製
到所有組別，或進入各組內進行各自編程分板路徑。
○
3
多 MARK 組別選擇(F5 模擬)：當分板程式設定為多組 MARK 點時，點選下
拉式選單，可以改變顯示或模擬不同組別的分板路徑，如圖 6-8-38、
6-8-39。
圖 6-8-37
圖 6-8-38 圖 6-8-39
GAM320A 操作說明書
77
1.注意事項：
(1)未完成對位、程式功能，完整建立切割路徑資料，無法執行本功能。
(2)模擬結果與實際切割準確度的關鍵，在於中心校正功能之正確設定。
2.步驟：

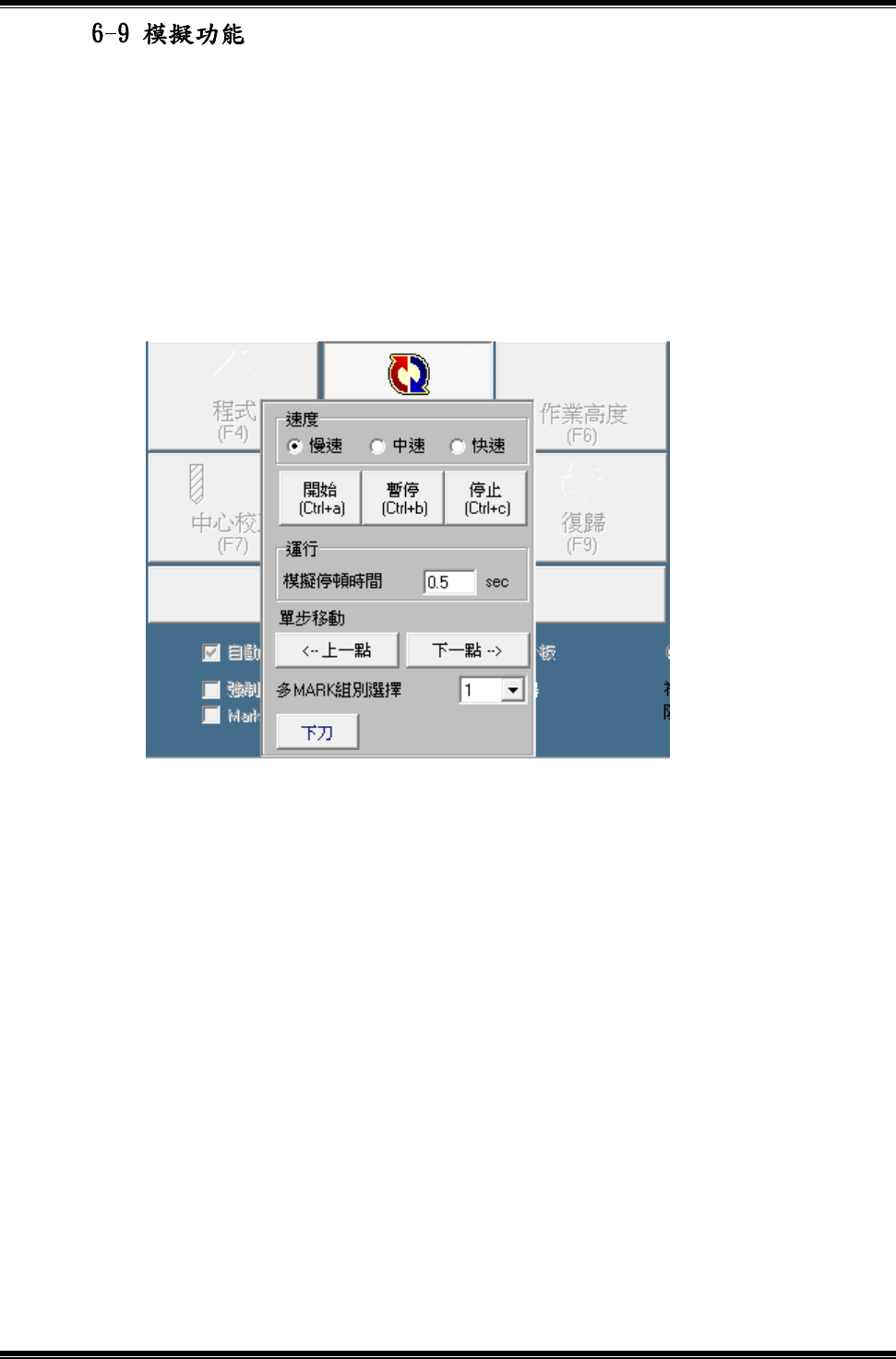

(1)點選模擬鈕，展開模擬控制框，再點選模擬鈕一次，關閉模擬控制框，如
圖 6-9-1。
(2)置入電路板於治具上，按料盤按鈕令工作台進入切割區。
(3)點選模擬速度。
(4)點選啟動，開始進行模擬切割。
(5)點選暫停，暫時停止模擬切割；再點選一次啟動，繼續模擬切割。
(6)點選停止，中止模擬切割。
3.說明：
(1)模擬功能是將攝影機模擬為銑刀，依切割路徑資料執行切割作業。透過影
像區可觀察銑刀圓與切割邊相切狀態，是否符合需求。本功能所有運作路
線皆與實際切割運作相同。
(2)若單一工作台進入切割區，則執行單邊模擬；若雙工作台皆進入切割區，
則執行雙邊連續模擬。
(3)模擬速度為全速時，系統將以設定之切割速度進行路線行走。
(4)模擬速度為慢、中速時，系統將使用停頓運行，透過影像區可觀察上下刀
切割點精確度。停頓時間由參數設定。
圖 6-9-1
GAM320A 操作說明書
78
1.注意事項：
(1)作業高度設定錯誤，將嚴重損壞機件及造成銑刀斷裂，因謹慎為之。
(2)原則上更換銑刀後，系統將自動要求執行作業高度設定。若更換之銑刀為
上環銑刀或銑刀高度仍維持更換前高度，則可省略執行本功能。

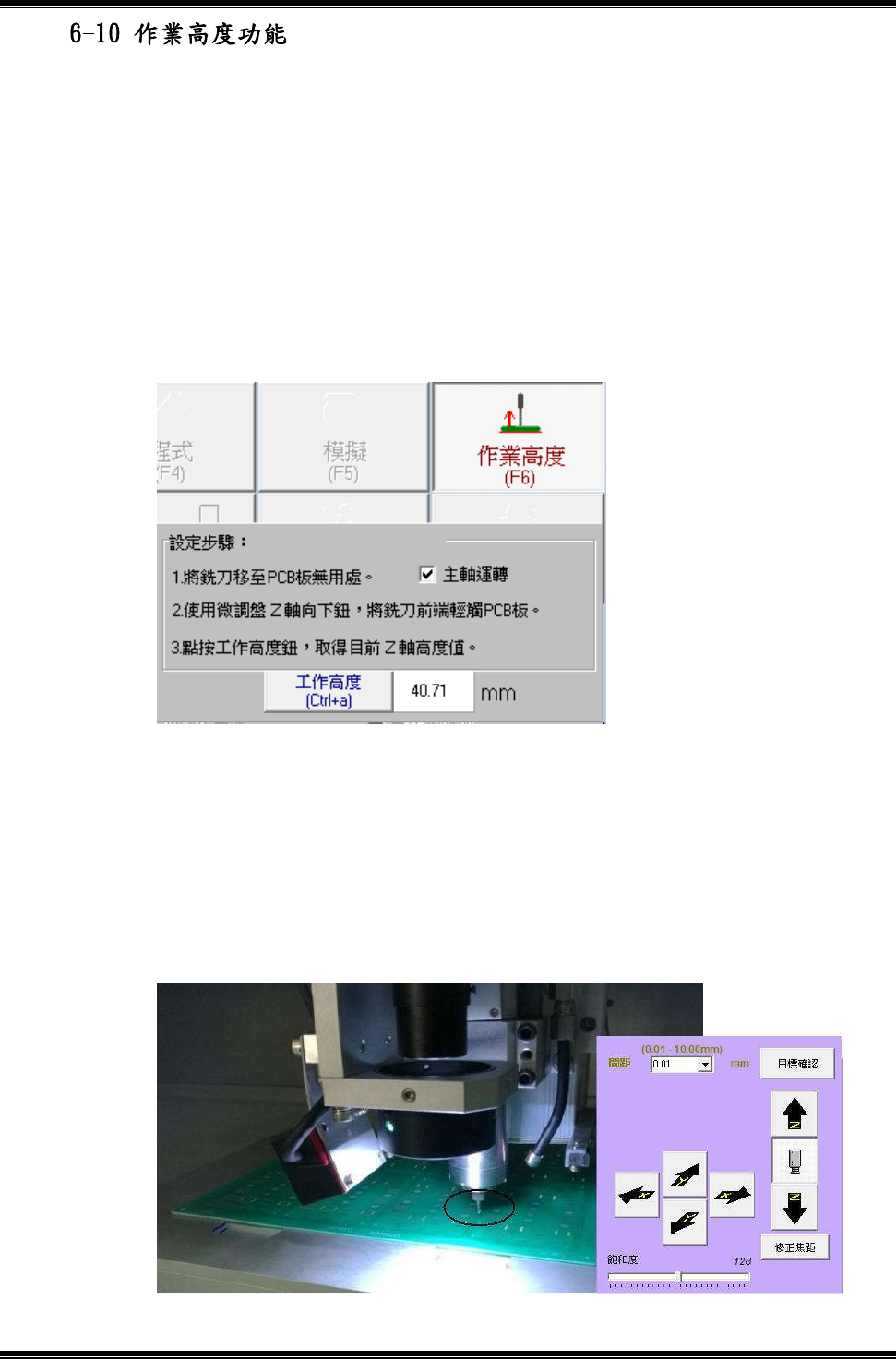

2.步驟：
(1)點選作業高度鈕，展開作業高度控制框，再點選作業高度鈕一次，關閉作
業高度控制框，如圖 6-10-1。
(2)置入電路板於治具上，按料盤按鈕令工作台進入切割區。
(3)使用滑鼠左鍵拖曳或點擊移動，將銑刀移至基板無用之處。
(4)使用影像區右鍵功能微調板盤，將銑刀下降使銑刀前端輕觸基板，如圖
6-10-2。
圖 6-10-1
圖 6-10-2
