GAM320A 操作說明書
89

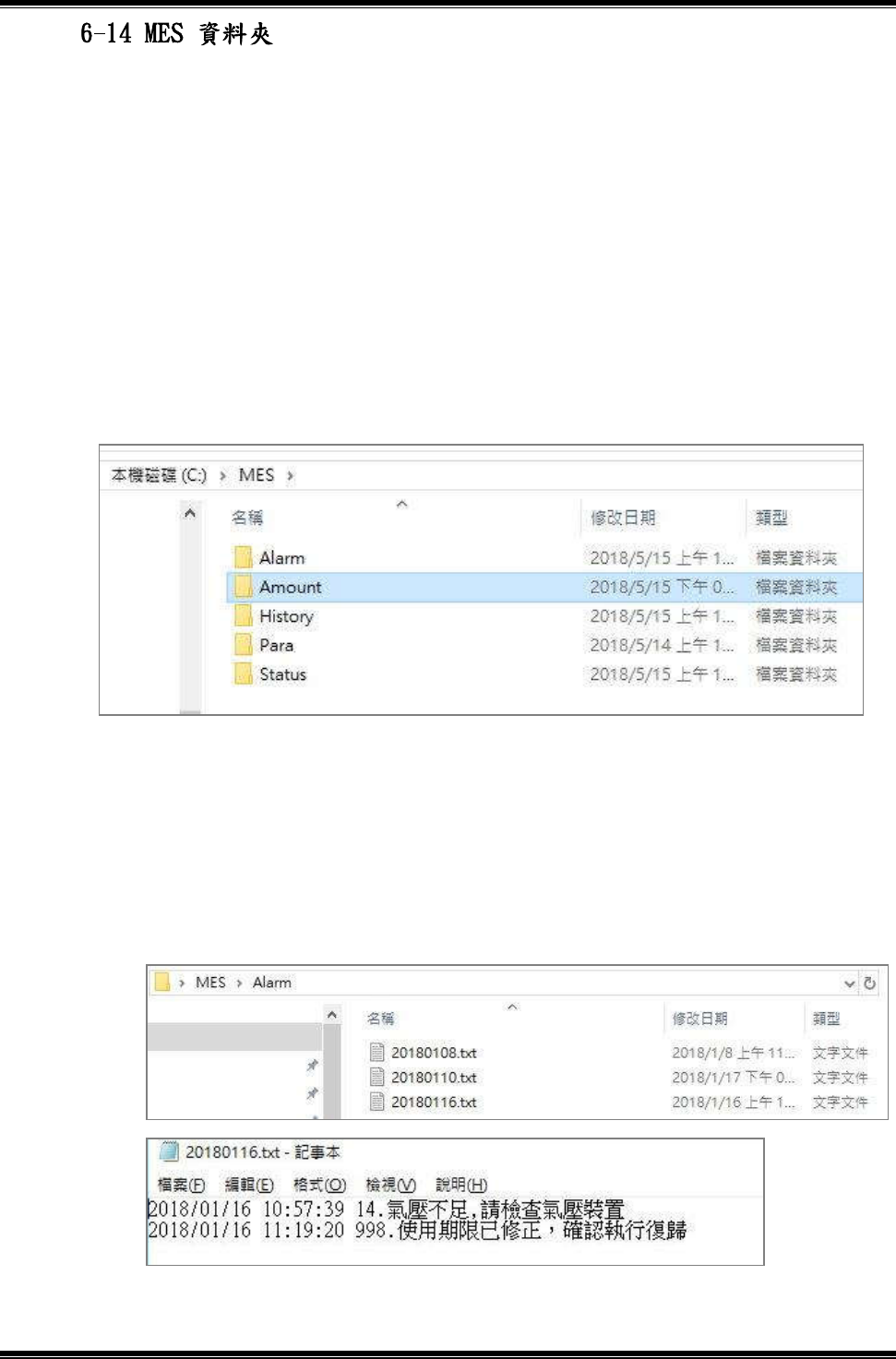

1. 分板機軟件會自動在 C:\MES\下產生 5 個子目錄，分別對應到以下資料，如圖
6-14-1。
(1) C:\MES\Status 設備狀態。
(2) C:\MES\Alarm 故障訊息。
(3) C:\MES\Para 工藝參數。
(4) C:\MES\History 歷史訊息。
(5) C:\MES\Amount 產量資料。
2. Alarm 目錄內以日為單位，每一天一個紀錄檔，以年月日組合為檔名。紀錄檔
格式為.txt，內容記錄分板機每次報警發生的時間、代碼及訊息，如圖 6-14-2。
圖 6-14-1
圖 6-14-2
GAM320A 操作說明書
90

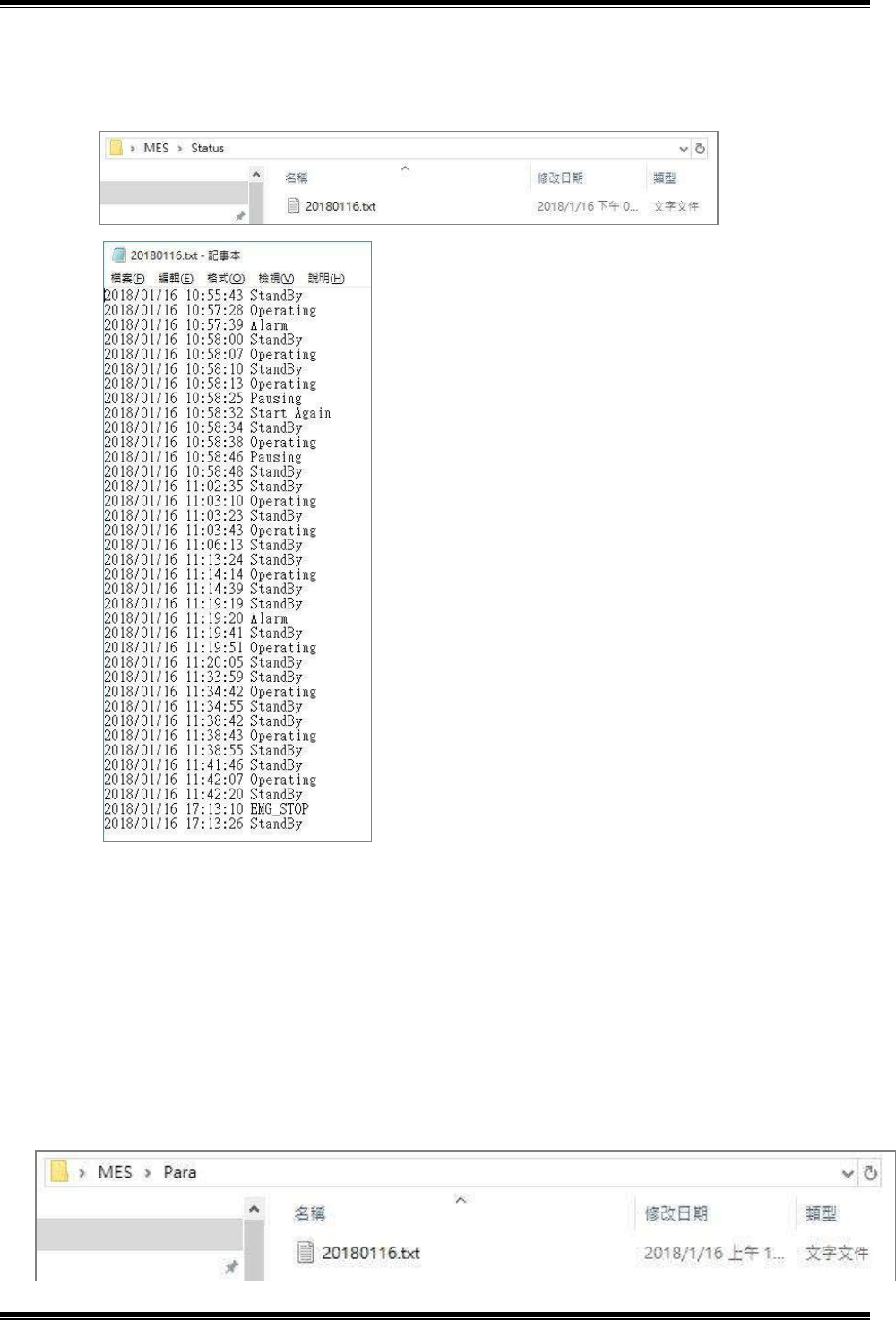

3. Status 目錄內以日為單位，每一天一個紀錄檔，以年月日組合為檔名。紀錄檔格式
為.txt，內容記錄分板機每次改變狀態發生的時間及狀態，如圖 6-14-3。
4. Para 目錄內以日為單位，每一天一個紀錄檔，以年月日組合為檔名。紀錄檔格式
為.txt，每當觸發條件發生時，增加一筆紀錄，內容記錄分板機觸發條件發生當時的
相關參數設定，如圖 6-14-4。
(1) 程序開啟
(2) 程序修改（存檔）
(3) 產量清零
圖 6-14-3
GAM320A 操作說明書
91

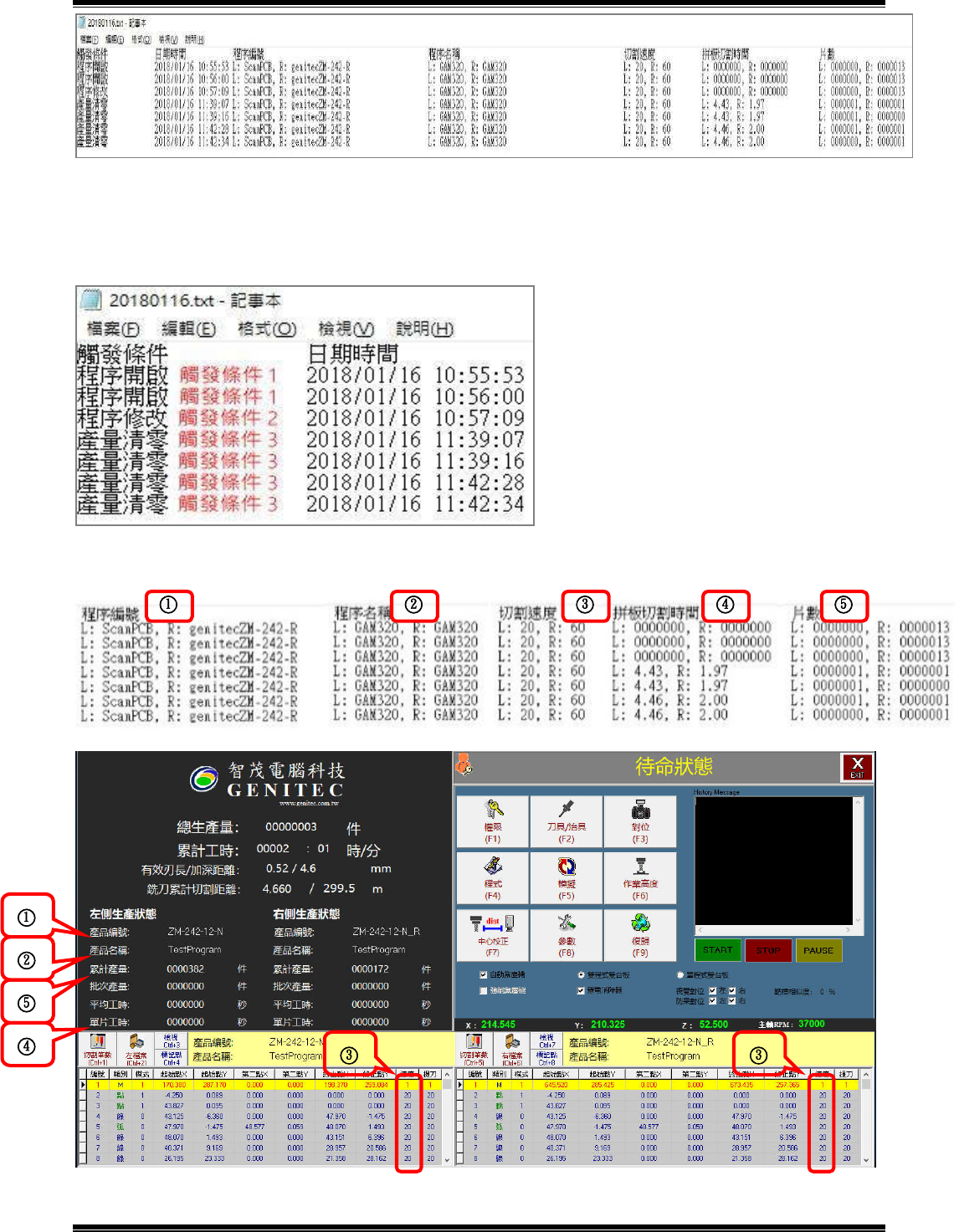

工藝參數 MES 數據輸出說明:觸發條件發生時，會增加一筆紀錄，並記錄發生的日期時間，如
圖 6-14-5。
以下說明個欄位對應的意義。每個編碼的方框對應到軟件中的數據，如圖 6-14-6：
圖 6-14-4
圖 6-14-5
圖 6-14-6
